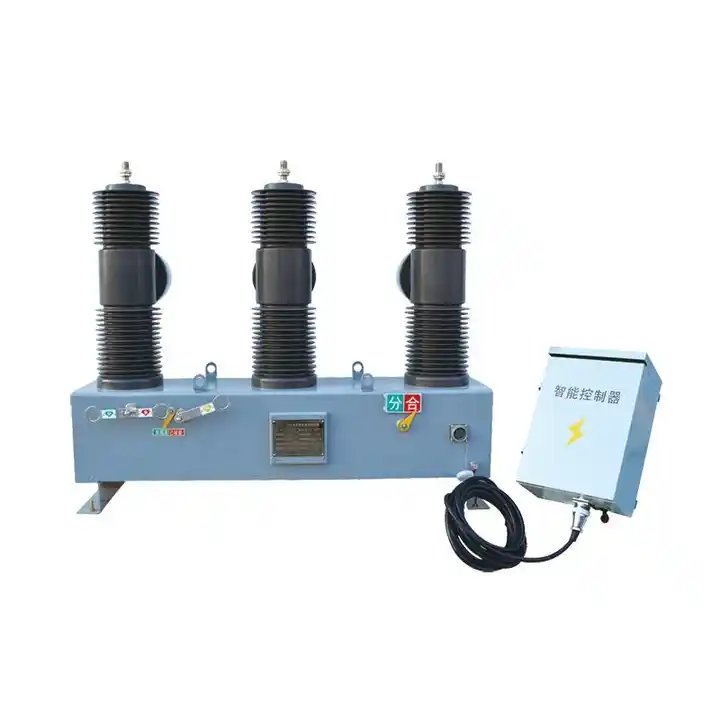

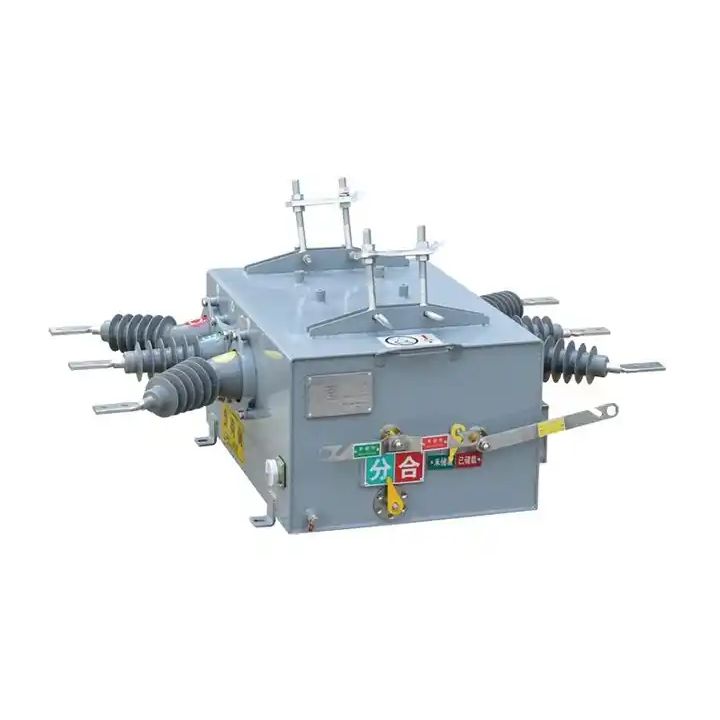

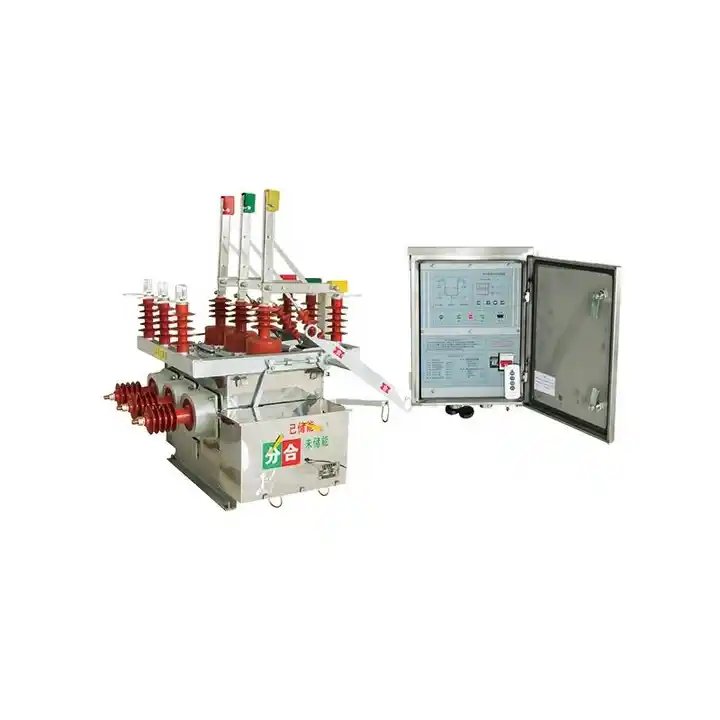

Lauko stulpelis Aukštos įtampos elektrinis vakuumo grandinės pertraukiklis

„Lugao“ išdidžiai veda kaip specialus lauko vakuuminių grandinės pertraukiklių gamintojas, pristatantis lauko kolonėlę aukštos įtampos elektrinio vakuuminio grandinės pertraukiklio - pavyzdinės naujovės. Šis daugiafunkcinis intelektualus įrenginys sklandžiai integruoja vakuuminio pertraukiklio, vakuuminio apkrovos jungiklį, skliaudiklį ir sekundės, orientacinius jungiklius. „CH-40“ valdiklis ir išorinio įtampos transformatorius. Nemažai dvišalio PT yra paskirstymo automatizavimo linijos žiedų tinklas, siūlantis padidėjusį lankstumą ir funkcionalumą.

Siųsti užklausą

Prekės aprašymas

„Lugao“ yra lauko vakuuminės grandinės pertraukiklio tiekėjas. Lauko vakuuminės grandinės pertraukiklis yra plačiai naudojamas 10 kV, 13 kV mieste, kaimo elektros tinklo erdvės žiedų tinkle, skirtas atjungti jungiklius, kontaktinius jungiklius ir automatinius jungiklių įrenginius, kurie gali įdiegti žiedų diegimo linijos krovinį. Jis gali būti naudojamas kaip ribinis jungiklis (paprastai žinomas kaip budėtojas) filiale, esančioje maitinimo šaltinyje, naudojamas kaip pakartojimai ir pjūviai, esantys pašarų viršutinių paskirstymo tinkluose. Lauko vakuuminės grandinės pertraukiklyje yra nuotolinio valdymo modelių, apsaugos ir valdymo funkcijų bei ryšio galimybių. Tai suteikia patikimą aptikimą ir sprendimą, MA lygio nulinės sekos srovės jutiklį ir trumpojo jungimo srovę tarp fazių, realizuodama automatinį vienfazio įžeminimo gedimų pašalinimą ir fazės į fazę trumpojo jungimo gedimus. Pagrindinis jungiklis yra vakuuminis lankas, o izoliacija priima SF6, N2 mišrias dujas. Byloje pristatoma Japonija, Vokietija, Prancūzijos dujų sandarinimas, atspari sprogimui, izoliacijos sistemos technologija, užtikrinanti bendrą puikų sandarinimo našumą. Viduje jis užpildytas SF6, N2 sumaišytomis dujomis, kurios nenukreipia ir neturi įtakos išorinei aplinkai. Pavasario eksploatavimo mechanizmas, kurio miniatiūrizavimas ir našumo optimizavimas projektas, padidina veiksmo patikimumą gerokai viršijant tradicinius pavasario mechanizmus.

Lauko kolonėlės aukštos įtampos elektrinis vakuumo grandinės pertraukiklio veikimo aplinka

1. Aplinkos oro temperatūra: -5 ~ +40, o vidutinė temperatūra neturėtų viršyti +35 per 24 valandas.

2. Įdiekite ir naudokite patalpose. Aukštis virš jūros lygio eksploatavimo vietai neturėtų viršyti 2000 m.

3. Santykinė drėgmė neturėtų viršyti 50%, esant maksimaliai temperatūrai +40. Didesnė santykinė drėgmė leidžiama žemesnėje temperatūroje. Ex. 90% esant +20. Tačiau atsižvelgiant į temperatūros pokyčius, gali būti, kad vidutinio sunkumo rasos sukels atsainiai.

4. Montavimo gradientas neviršija 5.

5. Įdiekite vietose be nuožmios vibracijos ir šoko, o vietų nepakanka, kad būtų galima sunaikinti elektrinius komponentus.

6. Bet koks specifinis reikalavimas, pasitarkite su manufaktūra.

Lauko kolonėlės aukštos įtampos elektrinio vakuumo grandinės pertraukiklio charakteristikos

Išsamus tipų testų rinkinys užtikrina pertraukiklio patikimumą ir atitiktį.

Sukonstruota su hidrofobine epoksidine derva, užtikrinant draugiškumą saugumui ir aplinkai.

Įrengtas aukšto patikimumo vakuuminis pertraukiklis, skirtas efektyviam našumui.

Turi rankinį arba elektrinį pavasario eksploatavimo mechanizmą, užtikrinantį ilgą elektrinį ir mechaninį tarnavimo laiką.

Tiksliems matavimams yra elektroninių srovės/įtampos transformatorių, turinčių didelį tikslumą.

Naudoja skaitmeninio signalo perdavimą su anti-jamming galimybėmis patikimam ryšiui.

Universalus funkcionalumas, galintis tarnauti kaip pakartotinis ir segmentininkas.

Siūlo trijų pakopų dabartinę apsaugą ir palaiko kelis tiekėjų automatizavimo režimus.

Gali pasigirti stipriu sandarinimu, užtikrinant patikimą veikimą įvairiomis aplinkos sąlygomis, tokiomis kaip drėgmė, didelis šaltis, didelis sausas šiluma ir didelė tarša.

Atitinka E2, M2, C2 lauko vakuuminių grandinių pertraukiklių standartus, užtikrinančius aukštos kokybės našumą.

Lauko kolonėlės aukštos įtampos elektrinio vakuumo grandinės pertraukiklio specifikacija

Elektrinis parametras
Modelis	ZW20-12F 、 ZW20-12 、 ZW20-12G
Parametras	Vienetas	Vertė
Įvertinta įtampa	kv	12
Įvertintas dažnis	Hz	50
Įvertinta srovė	A	630、1000、1250
Įvertinta trumpojo jungimo lūžio srovė	kA	20、25
Įvertinta smailė atlaiko srovę (smailė)	kA	50 、 63
Įvertinta trumpalaikė atlaika srovė (4s)	kA	20、25
Įvertintas trumpojo jungimo kūrimas (didžiausia vertė)	kA	50、63
Mechaninis gyvenimas	laikai	10000
Įvertintas dabartinis lūžio laikas	laikai	10000
Įvertintas trumpojo jungimo lūžio lūžio laikas	laikai	30
Pagrindiniai mechaniniai parametrai
Parametras	Vienetas	Vertė
Galios dažnis atlaiko įtampą (1 min): fazės iki fazės, žemės/lūžio	kv	42/48
Žaibo impulsas atlaiko įtampą (didžiausia vertė) fazė iki fazės, žemės/lūžio	kv	75/85
Antrinės grandinės 1min galios dažnis atlaiko įtampą	kv	2
Grynasis svoris	kg	≤140 （Kai atjungimas ≤170）
Kontaktinis tarpas	mm	9 ± 0,5
Pergalė Overtravel	mm	3 ± 0,5
Atidarymo greitis	m/s	1,2+0,2
Uždarymo greitis	m/s	0,6 ± 0,2
Kreipkitės į uždarymo atšokimo laiką	MS	≤2
Fazės centro atstumas	mm	135 ± 1,5
Išorinis gyvo oro izoliacijos atstumas	mm	240 ± 2
Išorinis šliaužimo santykis	Cm/kv	3.8
Išorinis šliaužimo santykis	Cm/kv	≤2
Trijų fazių atidarymas nėra periodinis	MS	≤2
Kiekvienos fazės laidumo grandinės atsparumas	Q	≤150 （Kai atjungimas ≤200）
Uždarymo laikas	MS	≤45
Darbo laikas	MS	≤45
Izoliacijos lūžio atstumas	mm	≥ 190
Kontaktinis peilio tik uždara padėtis yra iškreipta	mm	≤2
Rankinis atidarymo ir uždarymo sukimo momentas	N.M	≤150
Įvertinta energijos kaupimo variklio galia	w	> 40
Nominuota energijos kaupimo variklio įtampa	V	AC220
Įvertinta uždarymo veikimo įtampa	V	AC220
Maksimali/mažiausia uždarymo veikimo įtampa	V	AC264/143
Įvertinta atidarymo veikimo įtampa	V	AC220
Maksimali/Minimali atidarymo veikimo įtampa	V	AC264/143
Maksimali/minimali variklio įtampa	V	AC242/187
SF6 dujų sparta (matuoklio slėgis)	MPA	„0“
