Vidutinės įtampos SF6 visiškai izoliuotas sandarus elektros žiedas pagrindinio bloko kompaktiškas skirstomasis įrenginys

Šis vidutinės įtampos SF6 visiškai izoliuotas sandarus elektrinis žiedas pagrindinio bloko kompaktiškas skirstomasis įrenginys yra pagrindinis Lugao gaminys. Dėl visiškai sandaraus, priežiūros nereikalaujančio dizaino jis gali paskirstyti 12 kV, 24 kV ir 36 kV elektros tinklus visame pasaulyje. Šis žiedo pagrindinis blokas taip pat atitinka tarptautinius sertifikatus, tokius kaip CE, ISO ir IEC. Kaip profesionalus elektros skirstomųjų įrenginių tiekėjas, Lugao SF6 izoliuoti skirstomieji įrenginiai visiškai izoliuoja visus aukštos įtampos komponentus nuo išorinės aplinkos. Jo metalinė uždara konstrukcija užtikrina saugų darbą pačiomis reikliausiomis sąlygomis – nuo ​​požeminių pastočių iki pakrantės objektų.

Pagrindiniai techniniai parametrai

Tipinė schemos schema:

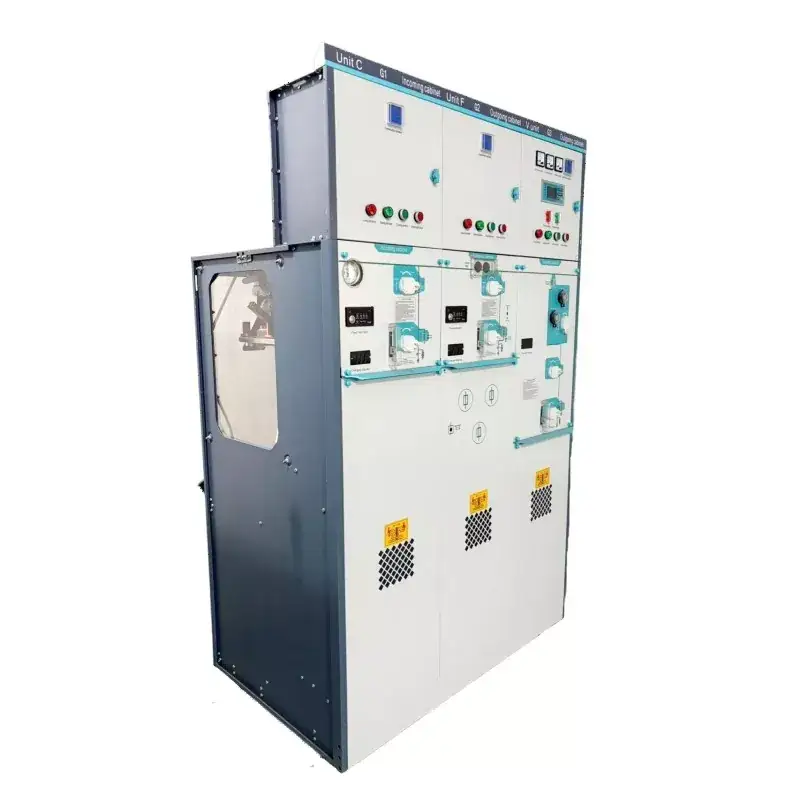

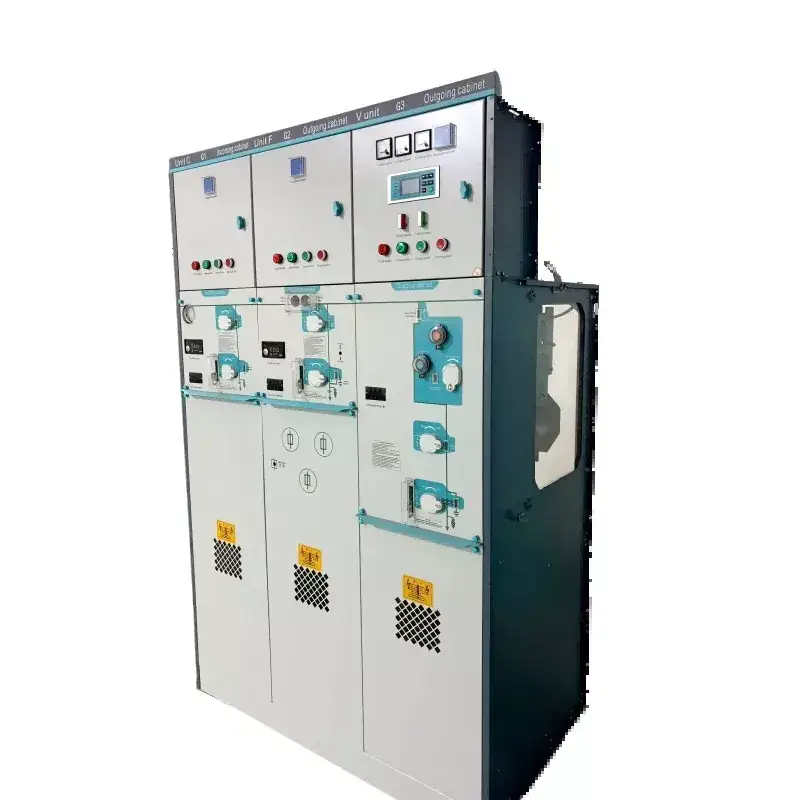

Produkto informacija:

Kuo šis žiedo pagrindinis blokas yra išskirtinis?

1. Tikras pilnos izoliacijos dizainas

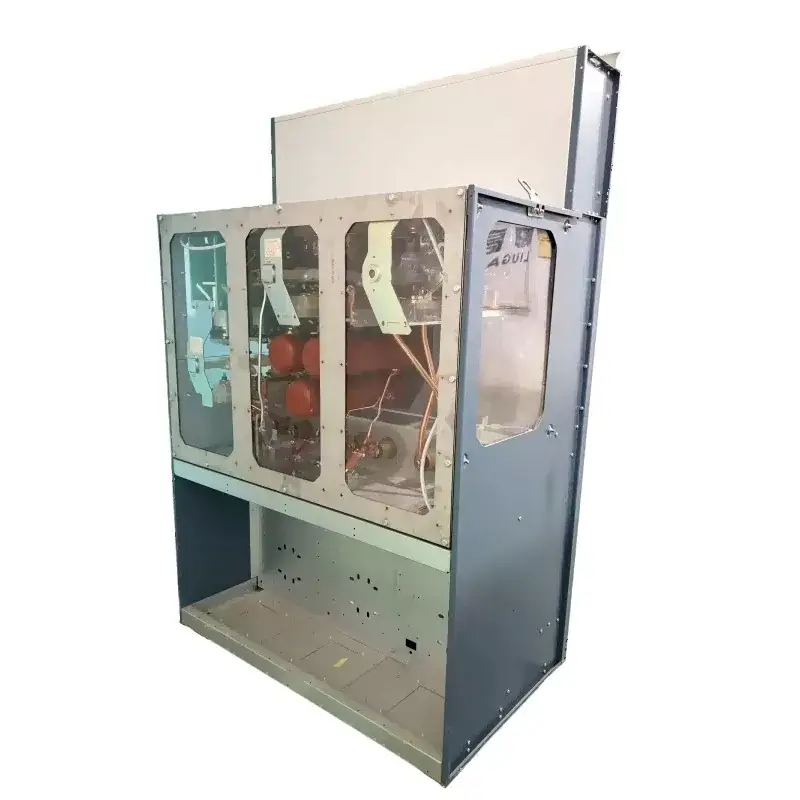

Skirtingai nuo tradicinių oro izoliuotų skirstomųjų įrenginių, „Lugao“ vidutinės įtampos SF6 visiškai izoliuoti sandarūs elektriniai žiediniai pagrindinio bloko kompaktiški skirstomieji įrenginiai gaminami naudojant lazeriu suvirintą technologiją visiškai sandariame nerūdijančio plieno bakelyje. Visi įtampingieji komponentai, įskaitant apkrovos jungiklius, vakuuminius grandinės pertraukiklius, įžeminimo jungiklius ir pagrindines šynas, yra visiškai užsandarinti SF6 dujomis. Šis dujomis izoliuotas skirstomasis įrenginys pasižymi aukštu apsaugos laipsniu, visiškai atsparus atšiaurioms aplinkoms, tokioms kaip drėgmė ir kondensatas, dulkės ir oro teršalai.

2. Kompaktiškas dizainas, mažas ir išskirtinis dydis: šis kompaktiškas skirstomasis įrenginys žymiai sumažina grindų plotą. Jo modulinė konstrukcija leidžia įvairias konfigūracijos parinktis išlaikant nedidelį plotą, todėl tinka požeminiams elektros paskirstymo tinklams, kompaktiškoms pastotėms ir ribotos erdvės pramoniniams objektams.

3. Veikimas nereikalaujantis priežiūros: Šis visiškai sandarus skirstomasis įrenginys pašalina įprastos aukštos įtampos komponentų priežiūros poreikį. Todėl šiai SF6 izoliuotai skirstomajai įrangai per 30 metų eksploatavimo laiką nereikia papildyti dujų.

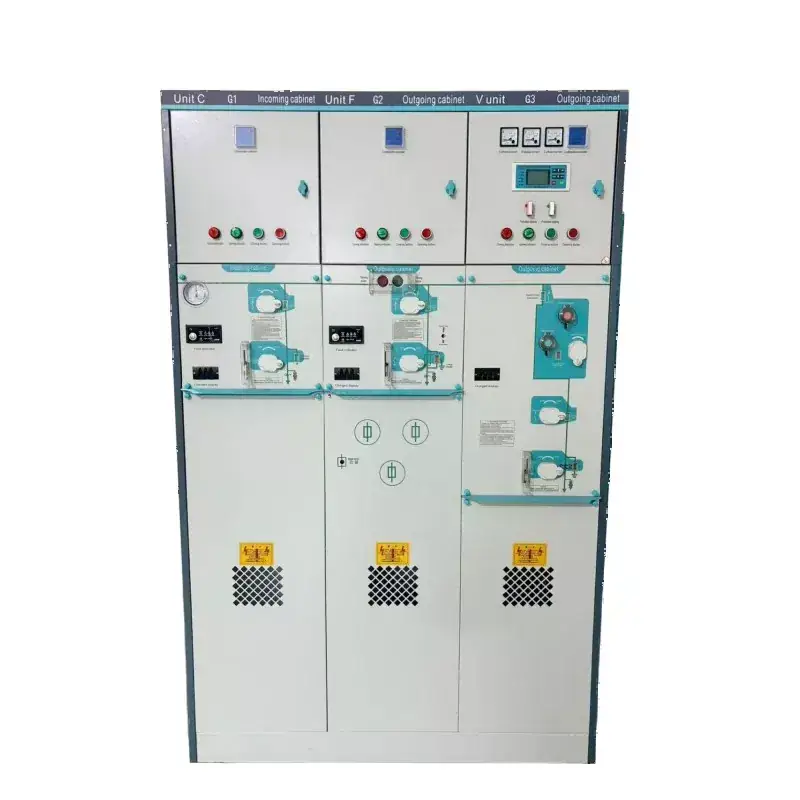

Galimos konfigūracijos

Šis vidutinės įtampos SF6 visiškai izoliuotas sandarus elektrinis žiedas pagrindinio bloko kompaktiškas skirstomasis įrenginys talpina daugybę funkcinių modulių, skirtų įvairiems taikymo reikalavimams, todėl galima lanksčiai konfigūruoti, atsižvelgiant į konkrečius klientų poreikius:

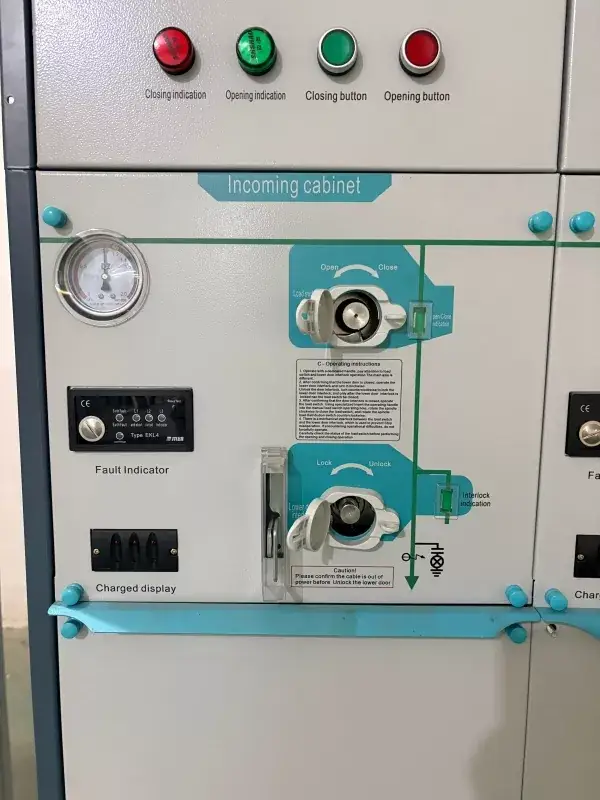

1. C modulis – apkrovos jungiklio blokas

   Yra trijų padėčių apkrovos jungiklis (make-break-earth)

   Skirta transformatorių apsaugai ir kabelių perjungimo operacijoms

   Pertraukos padėtis matoma per integruotą stebėjimo langą

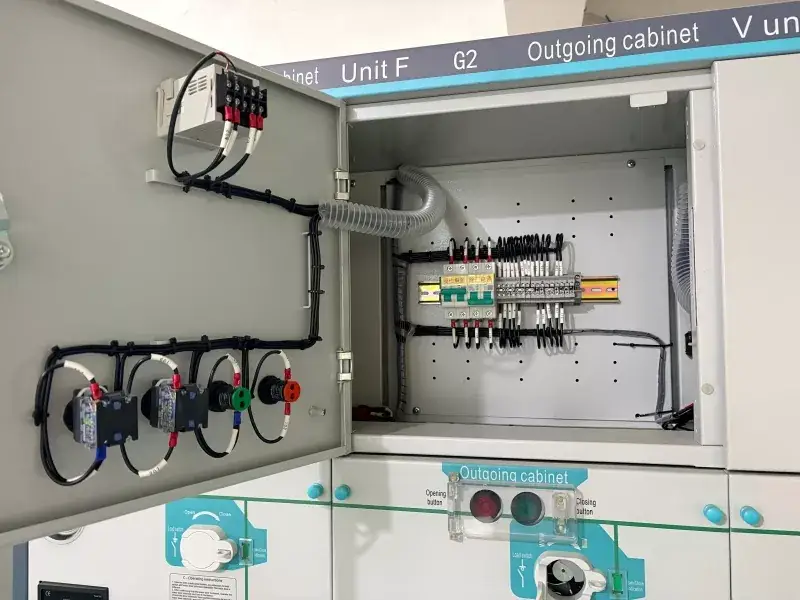

2. F modulis – LBS saugiklių kombinuotas blokas

   Integruotas apkrovos jungiklis su saugikliu pagrįsta apsauga

   Suteikia trifazio išjungimo funkciją per paleidimo kaiščio mechanizmą

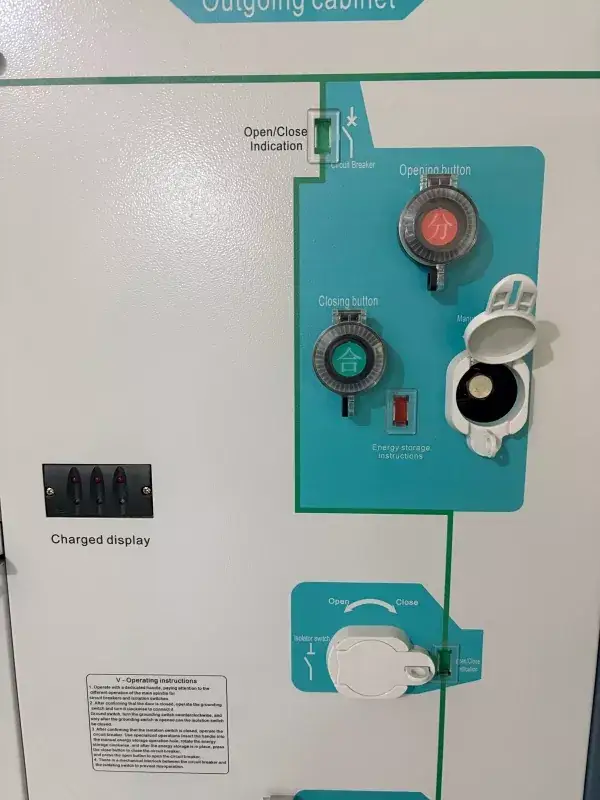

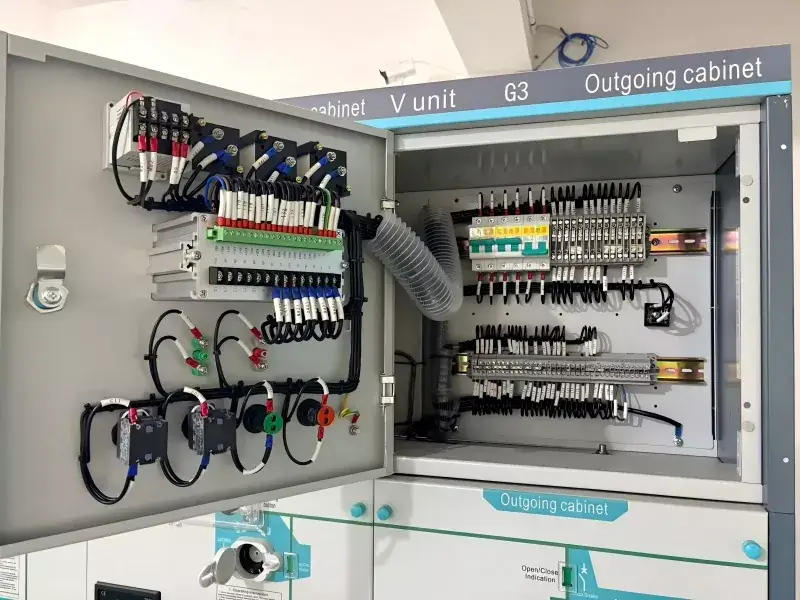

3. V modulis – vakuuminio grandinės pertraukiklio blokas

   Naudojamas vakuuminis grandinės pertraukiklis, skirtas kabelių ir transformatorių apsaugai

   Tinka naudoti, kai reikia dažnai perjungti

   Palaiko pasirenkamą integruotą apsauginę relę

4. D modulis – tiesioginis kabelio prijungimas

   Užtikrina paprastą kabelių jungtį be jokių perjungimo aparatų

   Skirtas neperjungiamiems tiektuvams arba šynų stovams

5. M modulis – dozatorius

   Įrengti įtampos ir srovės transformatoriai matavimo tikslais

Apima bandymo gnybtus ir prietaisų montavimo sąsajas

Dažnai užduodami klausimai (DUK)

1 klausimas: kas yra pagrindinis žiedinis blokas?

1 atsakymas: Šis vidutinės įtampos SF6 visiškai izoliuotas sandarus elektrinis žiedas pagrindinio bloko kompaktiškas skirstomasis įrenginys yra kompaktiškas dujų izoliacijos skirstomasis įrenginys, tinkantis 12 kV, 24 kV ir 36 kV elektros paskirstymui. Žiediniame pagrindiniame bloke naudojamas visiškai sandarus nerūdijančio plieno bakas, kuriame yra SF6 dujų, izoliuojančių visus aukštos įtampos komponentus, įskaitant apkrovos jungiklius ir vakuuminius grandinės pertraukiklius.

2 klausimas: kokios konfigūracijos galimos pagrindiniam žiedo įrenginiui?

2 atsakymas: Šis kompaktiškas skirstomasis įrenginys siūlo modulines konfigūracijas:

C modulis: apkrovos jungiklio blokas kabelių ir transformatorių perjungimui

Modulis F: Apkrovos jungiklio ir saugiklio kombinacija transformatoriaus apsaugai

V modulis: vakuuminis grandinės pertraukiklis, skirtas dažnam darbui

D modulis: tiesioginis kabelio prijungimas neperjungiamiems tiektuvams

M modulis: matavimo blokas su įtampos ir srovės transformatoriais

3 klausimas: ar šis žiedo pagrindinis blokas gali būti išplėstas ateityje?

3 atsakymas: Taip, papildomus žiedinius pagrindinio bloko modulius galima prijungti naudojant dujomis izoliuotas šynų jungtis.

4 klausimas: kokios saugos funkcijos įtrauktos?

4 atsakymas: mechaniniai blokatoriai, vidinė lanko klasifikacija, slėgio išleidimas, įžeminimo jungiklis.

5 klausimas: koks yra pristatymo laikas?

5 atsakymas: standartinės konfigūracijos yra sandėlyje; pritaikyti modeliai užtrunka maždaug 20 dienų. Dėl skubių poreikių kreipkitės
