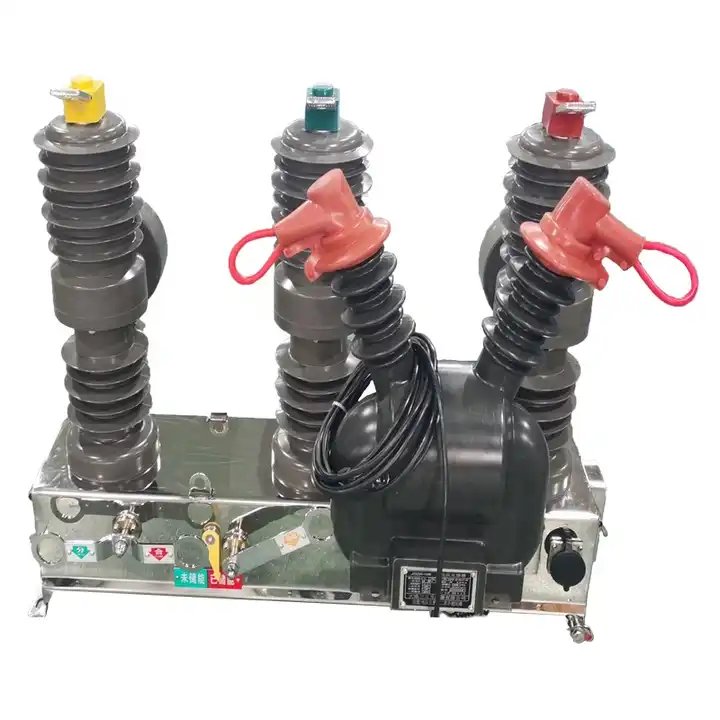

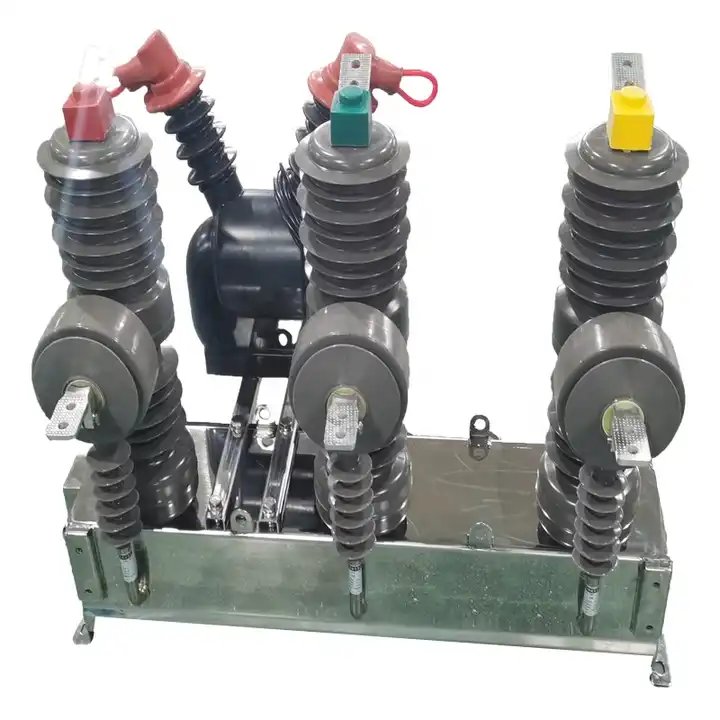

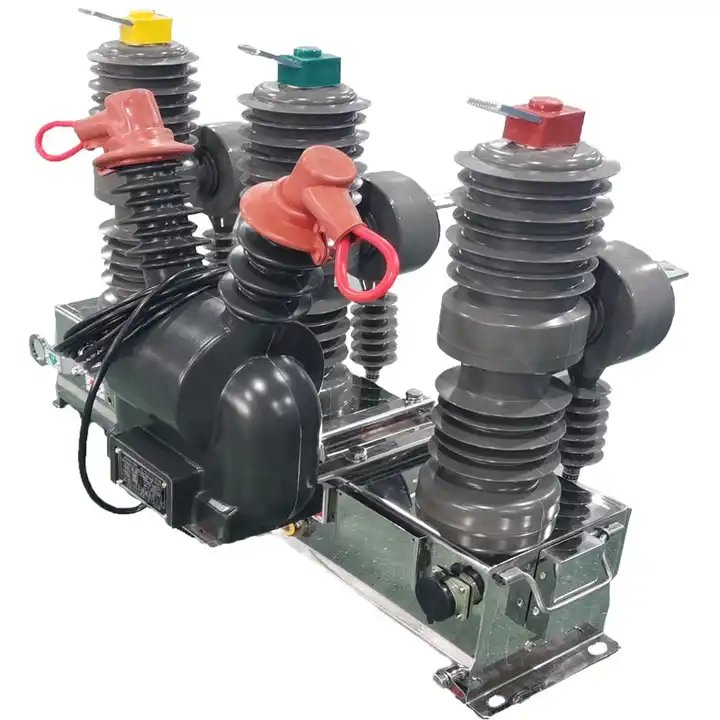

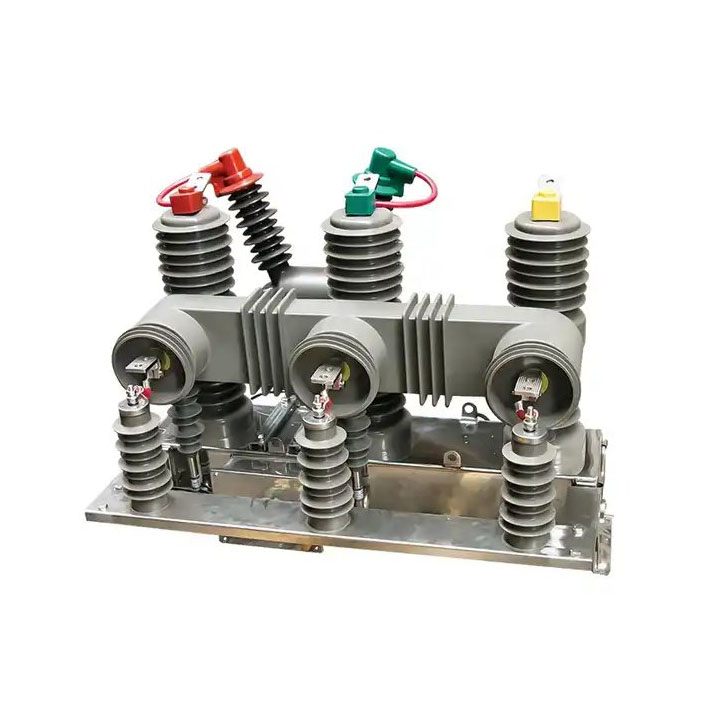

630A automatinis išjungimo blokas, lauko aukštosios srovės vakuuminis grandinės pertraukiklis

„Lugao“ užtikrintai pozicionuoja save kaip pagrindinį patalpų vakuuminių grandinės pertraukiklių gamintoją. Parodytas 630A automatinis lauko aukšto slėgio vakuuminis grandinės pertraukiklis – tvirtas energijos paskirstymo įrenginys, skirtas naudoti lauke. Esant 12 kV vardinei įtampai ir trifazei kintamajai srovei, veikiančiai 50/60 Hz dažniu, pagrindinė jo funkcija yra nutraukti ir uždaryti apkrovos sroves, valdyti perkrovos sroves ir valdyti trumpojo jungimo sroves elektros energijos sistemose. Sukurtas užtikrinti patikimą ir efektyvų veikimą įvairiose lauko aplinkose, šis grandinės pertraukiklis labai prisideda prie visos elektros paskirstymo sistemos stabilumo ir saugumo. Pasitikėkite LuGao dėl pažangiausių sprendimų, kurie iš naujo apibrėžia lauko vakuuminių grandinės pertraukiklių etalonus ir užtikrina neprilygstamą veikimą ir ilgaamžiškumą.

Siųsti užklausą

Prekės aprašymas

„Lugao“ yra 630 A automatinio atjungimo lauko HV vakuuminių grandinės pertraukiklių tiekėjas. ZW32-12 serijos lauko aukštos įtampos vakuuminis grandinės pertraukiklis yra labai svarbus lauko energijos paskirstymo sistemų komponentas. Sukurta vardinei 12 kV įtampai ir trifazei kintamajai kintamajai srovei, veikiančiai 50/60 Hz dažniu, jo pagrindinės funkcijos apima apkrovos srovių nutraukimą ir uždarymą, perkrovos srovių valdymą ir trumpojo jungimo srovių šalinimą elektros energijos sistemose. Šis pertraukiklis naudojamas įvairiose aplinkose, siūlydamas apsaugos ir valdymo galimybes pastotėse, kaimo elektros tinkluose ir pramonės bei kasybos įmonių paskirstymo sistemose.

Įrengtas universalus veikimo mechanizmas, įskaitant spyruoklinius veikimo mechanizmus, nuolatinio magneto veikimo mechanizmus (ZW32-12M tipas) arba abiejų derinį, gaminys pritaikomas įvairiems scenarijams. Dėl šio lankstumo jis yra idealus sprendimas skirstomųjų linijų transformavimui ir paskirstymo automatizavimo projektų statybai, prisidedant prie energijos paskirstymo lauko aplinkoje efektyvumo, patikimumo ir saugumo.

630A automatinio atjungimo lauko HV vakuuminio grandinės pertraukiklio veikimo aplinka

Aplinkos temperatūra: ne aukštesnė kaip +40℃ ir ne mažesnė kaip -40℃. Vidutinė temperatūra ne aukštesnė kaip +35 ℃ per 24 valandas.

Aukštis: ne daugiau kaip 1000 m.

Santykinė oro drėgmė: vidutinė dienos vertė ne didesnė kaip 95%, vidutinė mėnesio vertė ne didesnė kaip 90%.

Žemės drebėjimo intensyvumas: ne didesnis kaip 8 laipsnių vėjo slėgis: ne didesnis kaip 700 Pa.

Garų slėgis: vidutinė paros vertė ne didesnė kaip 2,2 kPa, vidutinė mėnesio vertė ne didesnė kaip 1,8 kPa.

Montavimo vietos be gaisro, sprogimo pavojaus, rimtos taršos, cheminės korozijos ir stiprios vibracijos.

630A automatinio atjungimo lauko HV vakuuminio grandinės pertraukiklio charakteristikos

Lauko vakuuminis grandinės pertraukiklis ZW32 turi spyruoklinį energijos kaupimo mechanizmą, palaikantį rankinio, variklio ir nuotolinio valdymo taškus, skirtus atidarymo ir uždarymo operacijoms. Jis gali būti suporuotas su izoliaciniu jungikliu grandinės pertraukiklio pusėje, suformuojant lauko aukštos įtampos vakuuminį grandinės pertraukiklį su padidinta matoma izoliacija ir patikimu blokavimo veikimu. Be to, jis gali susisiekti su atitinkamu valdikliu aukšto slėgio lauko vakuuminio grandinės pertraukiklio automatiniam pakartotiniam uždarymui, automatiniam segmentavimui ir savarankiškam veikimui, todėl jis yra idealus komponentas elektros paskirstymo automatizavimo sistemoms.

Sukurtas kompaktiškos ir uždaros konstrukcijos, ZW32-12 serijos lauko aukštos įtampos vakuuminis automatinis jungiklis tinka trifazei kintamajai 50Hz ir vardinei 12kV įtampai. Jo taikymas apima apkrovos srovių atidarymą ir uždarymą, perkrovos srovių valdymą ir trumpojo jungimo srovių valdymą miesto ar kaimo elektros paskirstymo sistemose. Miniatiūrinis pertraukiklio dizainas, visiškai uždara konstrukcija ir unikali lankinės kameros pakavimo technologija užtikrina gerą sandarumą, todėl jis tinkamas aukštoje temperatūroje ir drėgnoje aplinkoje. Atjungiamasis jungiklis ZW32-12 G yra ZW32 atjungiamųjų jungiklių komponentų derinys, siūlantis visapusišką sprendimą lauko aukštos įtampos vakuuminiams jungtuvams.

630A automatinio atjungimo lauko HV vakuuminio grandinės pertraukiklio specifikacija

Nr.	Parametras Pavadinimas	Vienetas	Vertė
1	Nominali įtampa	kV	12
2	Nominali srovė	A	630, 1250
3	Vardinis dažnis	Hz	50
4	Nominali grandinės pertraukiklio pertraukimo srovė	kA	20	25
5	Nominali trumpojo jungimo srovė (didžiausia)	kA	50	63
6	Nominali didžiausia atsparumo srovė	kA	50	63
7	4 s terminio stabilumo srovė	kA	20	25
8	Valdymo grandinė ir pagalbinė grandinė, maitinimo dažnis atlaiko įtampą 1 minutę	V	2000
9	Nominali darbinė įtampa ir pagalbinė įtampa	V	AC/DC220, DC110/48/24
