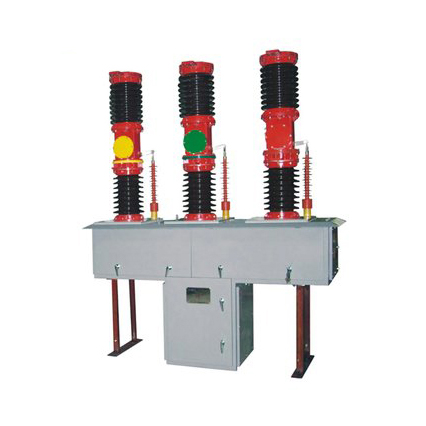

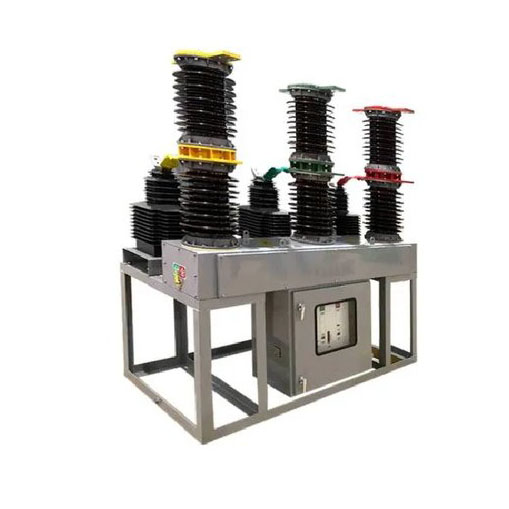

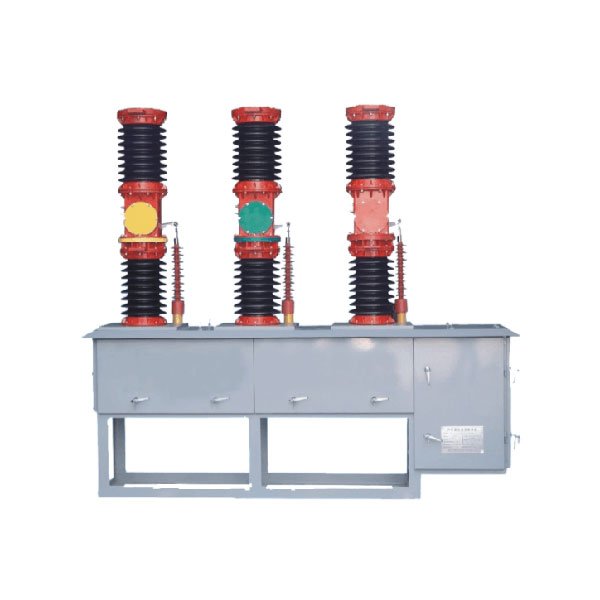

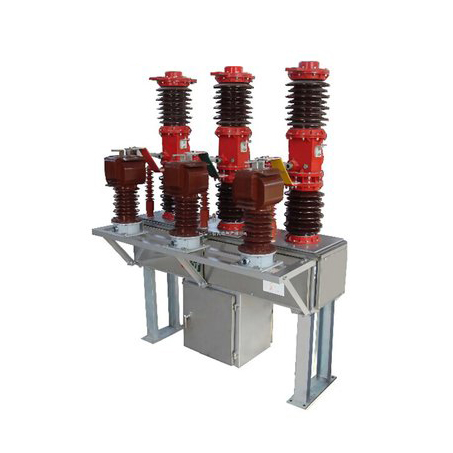

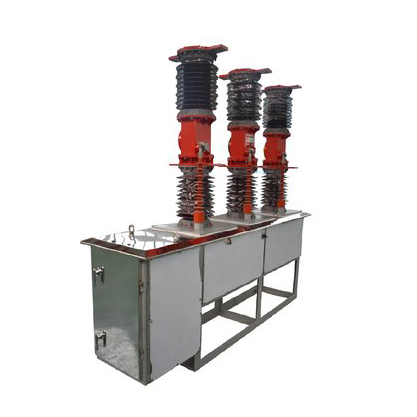

66KV lauko vakuuminės grandinės pertraukiklis su atjungimu

„Lugao“ išdidžiai stovi kaip garsus vidaus vakuuminio grandinės pertraukiklio gamintojas, pristatantis 66 kV lauko vakuumo grandinės pertraukiklį su atjungtu-pavyzdiniu elektros įtaisu, skirtu trijų fazių AC 50/60Hz sistemoms, kurių įvertinta 40,5 kV įtampa. Ši lauko įranga, aprūpinta spyruokliniu operatoriumi arba elektromagnetine pavara, tiksliai valdo elektrinį atidarymą ir uždarymą. Be to, jis siūlo rankinio darbo lankstumą, leidžiantį tiek rankiniu būdu laikyti, tiek eksploatavimo, jei nėra elektros valdymo. Sukurtas laikantis tarptautinių standartų, įskaitant IEC62271-100 „AC Aukštos įtampos grandinės pertraukiklius“ ir IEC-56 „Aukštos įtampos kintamosios srovės grandinės pertraukikliai“, kuriuos nustatė Tarptautinė elektrotechnikos komisijos komisija, šis grandinės pertraukiklis pralenkia griežtus saugumo ir našumo teikimo galimybes aukštos įtampos grandinės pertraukimo programose. Pasitikėkite „Lugao“ dėl pažangiausių sprendimų, iš naujo apibrėžiančių lauko vakuuminių grandinių pertraukiklių etalonus, užtikrinančius neprilygstamą saugumą, tikslumą ir patikimumą.

Siųsti užklausą

Prekės aprašymas

„Lugao“ yra 66 kV lauko vakuuminės grandinės pertraukiklis su „Disconnector“ tiekėju.ZW7-40.5 Tipo vakuuminės grandinės pertraukiklis daugiausia naudojamas lauko 36 kV galios perdavimo sistemos valdymui ir apsaugai, taip pat taikoma miesto ir kaimo energijos paskirstymo tinklams bei pramoninėms ir kasybos įmonėms normalioje veikimo ir trumpųjų grandinių apsaugos priemonėse. Bendra izoliatoriaus kolonos produkto tipo struktūra; Pastatytas vakuuminio pertraukiklio tipas ant vazos, porcelianinė vaza kitai kolonos vazai. Dažnai eksploatavimo vieta. Ir turi gerą sandarinimą, senėjimą, aukštą slėgį, nedegimą, jokį sprogimą, ilgą gyvenimą, patogią montavimo ir priežiūros ypatybes.

66KV lauko vakuuminės grandinės pertraukiklis su atjungimo veikimo aplinka

1 aplinkos temperatūra: -40 ℃ ~+40 ℃;

2 aukštis: ≤1000 m;

3 Maksimalus vėjo greitis yra 10 km/h, mažiausias vėjo greitis įvertintame lygyje (132/230 kV) yra 3,2 km/h;

4 Žemės drebėjimo intensyvumas: ≤8 lygis;

5 Minimalus vardinio šliaužimo atstumas: 31 mm/kV;

6 Oro taršos laipsnis: IV klasė.

66KV lauko vakuuminės grandinės pertraukiklis su atjungimo charakteristikomis

ZW7-40.5 Lauko aukštos įtampos vakuuminės grandinės pertraukiklį daugiausia sudaro integruotas stulpas, srovės transformatorius, veikimo mechanizmas ir dėžutė. Šio tipo grandinės pertraukiklis yra miniatiūrinio dizaino, o apvalkalas pagamintas iš aukštos kokybės plieno dėžutės. Dabartinius transformatorius galima pasirinkti atsižvelgiant į vartotojo poreikius. ZW7-40.5 Lauko aukštos įtampos vakuuminės grandinės pertraukiklis ir atitinkamas intelektualus valdymo derinys. Jungiklio atidarymo ir uždarymo operaciją galima įgyvendinti vietoje, o ją taip pat galima naudoti nuotoliniu būdu per ryšio sąsają. Kita informacija apie grandinės pertraukiklį taip pat gali būti perduodama į valdymo centrą, o ryšio kanalas gali pasirinkti kabelį, optinį pluoštą, GPRS/CDMA, GSM ir kt.

66KV lauko vakuuminės grandinės pertraukiklis su atjungimo specifikacija

Nr.	Daiktas			Vienetai	Parametrai
1	Įvertinta įtampa			kv	40.5
2	Įvertinta	1min galios dažnis	sausa		95
	izoliacija	Atlaiko įtampą	šlapia		80
	lygis	Žaibo impulsas atlaiko įtampą (smailė)			185
3	Įvertinta srovė			A	1250、1600、2000
4	Įvertinta trumpojo jungimo lūžio srovė			kA	20、25、31.5
5	Nominali operacinė seka				O-0.3s -co- 180s-co
6	Įvertintas trumpojo jungimo lūžio lūžis dabartinis laikas			Laikai	12
7	Įvertinta trumpoji grandinė IT uždarė srovę (smailė)			kA	50、63、80
8	Įvertinta smailė atlaiko kantreną t
9	Įvertinta trumpalaikė atlaika srovė			kA	20、25、31.5
10	Įvertinta trumpojo jungimo trukmė			S	4
11	Vidutinis atidarymo greitis			m/s	1,5 ± 0,2
12	Vidutinis uždarymo greitis				0,7 ± 0,2
13	Kreipkitės į uždarymo atšokimo trukmę			s	≤2
14	Trijų fazių uždarymas ir sinchronizmo atidarymas				≤2
15	Darbo laikas				≤150
16	Uždarymo laikas				≤60
17	Mechanizmo gyvenimas			Laikai	10000
18	Nominali veikimo įtampa ir „Aux Ilia Ry Loop“ Įvertinta įtampa			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Fazės kilpos nuolatinės srovės atsparumas (be srovės transformatoriaus）			Uω	100
20	Leidžiama kauptis dinaminio ir statinio kontakto dėvėjimu			mm	3
