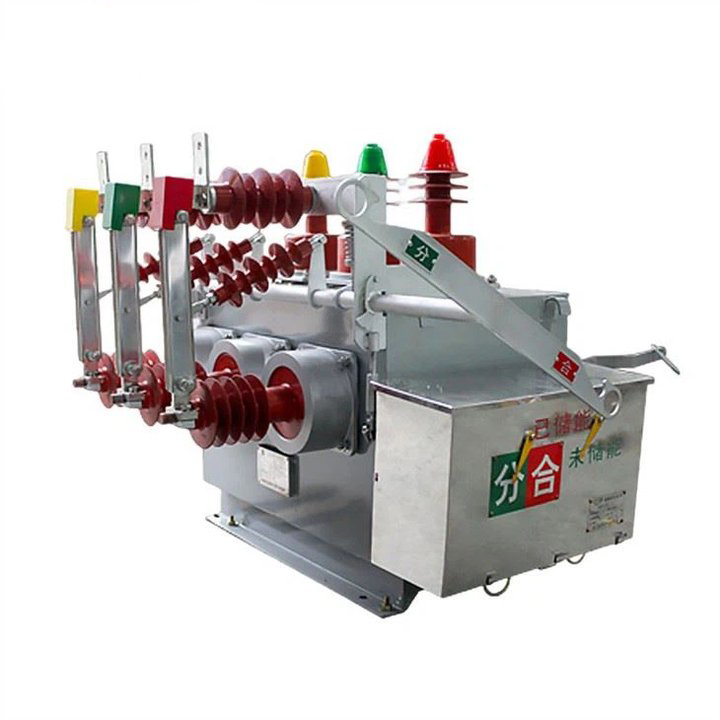

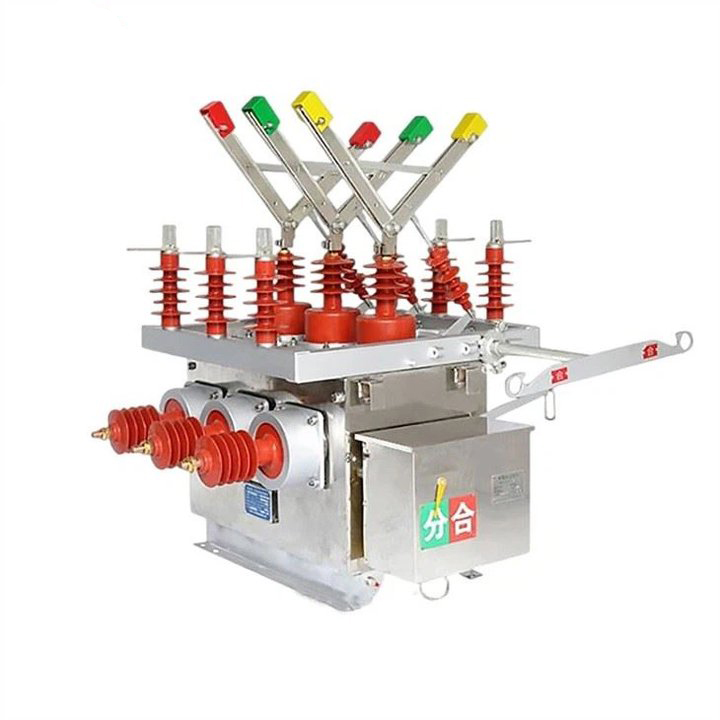

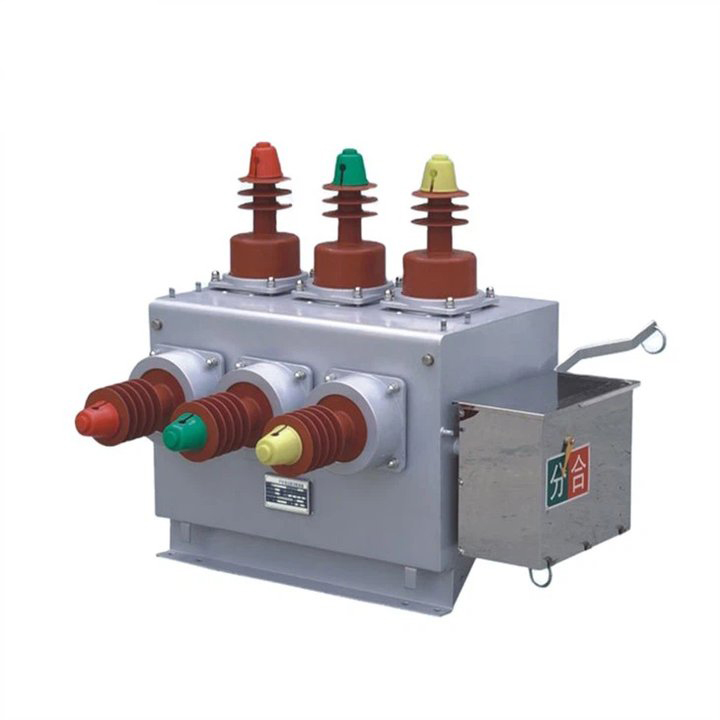

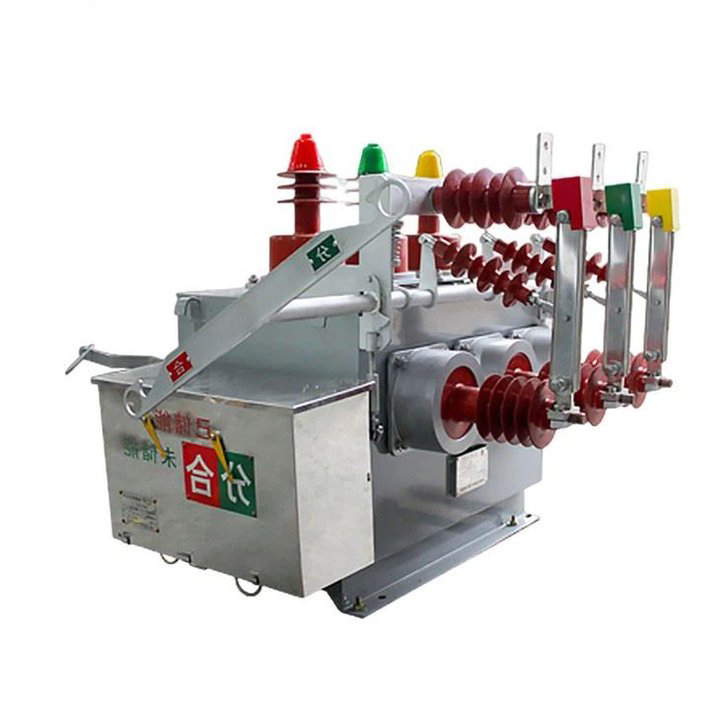

11KV VK tipo aukštos įtampos vakuuminis grandinės pertraukiklis

„LiuGao“ išdidžiai pirmauja kaip specialus lauko vakuuminių grandinės pertraukiklių gamintojas. 11KV VK tipo aukštos įtampos vakuuminis grandinės pertraukiklis, kertinis lauko elektros skirstymo įrangos akmuo, skirtas 12kV vardinei įtampai ir trifazei kintamajai srovei, veikiančiai 50Hz dažniu. Šis grandinės pertraukiklis, daugiausia naudojamas įvairiose vietose, pavyzdžiui, kaimo elektros tinkluose, miesto elektros tinkluose, geležinkeliuose, kasyklose, uostuose ir kitose energijos paskirstymo sistemose, atlieka lemiamą vaidmenį lauko oro linijose. Sukurtas tiksliai nutraukti ir uždaryti apkrovos sroves, reaguoti į perkrovos sroves ir valdyti trumpojo jungimo sroves maitinimo sistemoje, ZW10-12F grandinės pertraukiklis yra gyvybiškai svarbus elektros tinklo perjungimo ir apsaugos komponentas. Dėl tvirtos konstrukcijos ir suderinamumo lauke jis puikiai tinka įvairioms reikmėms, užtikrinant patikimą veikimą skirtingomis aplinkos sąlygomis. Pasirinkite LiuGao pažangiausioms naujovėms, kurios iš naujo apibrėžia lauko vakuuminių grandinės pertraukiklių etalonus.

Siųsti užklausą

Prekės aprašymas

„Liugao“ yra 11KV VK tipo aukštos įtampos vakuuminių grandinės pertraukiklių tiekėjas. ZW10-12 lauko aukštosios įtampos vakuuminis jungiklis (ZW10-12, ZW10-12F, ZW10-12G) yra lauko maitinimo paskirstymo įranga, skirta 12 kV vardinei įtampai ir trijų- fazė AC 50Hz. Jis randa pritaikymą kaimo elektros tinkluose, miesto elektros tinkluose, geležinkeliuose, kasyklose, uostuose ir kitose energijos paskirstymo sistemose. Specialiai sukurtas lauko oro linijoms, jis efektyviai atlieka tokias užduotis kaip trūkimo ir uždarymo apkrovos srovės, perkrovos srovės ir trumpojo jungimo srovės elektros sistemoje, tuo pačiu užtikrinant elektros tinklo apsaugą ir perjungimą.

Mūsų ZW10-12 lauko aukštosios srovės vakuuminiame grandinės pertraukiklyje (ZW10-12, ZW10-12F, ZW10-12G) viduje naudojamos specialios antikondensacijos priemonės, užtikrinančios optimalią dėžutės izoliaciją. Perdavimo metodas apima patentuotą technologiją, kuri siūlo lengvą montavimą ir patikimą veikimą, kad būtų išvengta grandinės pertraukiklio veikimo problemų, kylančių dėl mechaninių gedimų. Šis pertraukiklis veikia nenaudojant alyvos ar dujų, todėl jis yra kompaktiškas ir lengvas. Su CT apsauga, jis sulaiko dideles šunto sroves, sumažindamas taršą ir pašalindamas priežiūros poreikį. Valdymo režimas gali būti elektrinis arba rankinis, suteikiantis universalumo eksploatuojant ir prižiūrint.

Apibendrinant galima teigti, kad lauko HV vakuuminis grandinės pertraukiklis ZW10-12 išsiskiria tvirta konstrukcija, efektyviu veikimu ir pritaikymu įvairiems lauko elektros paskirstymo scenarijams.

11KV VK tipo aukštos įtampos vakuuminis grandinės pertraukiklis

Montavimo būdas: montuojamas iš šono, montuojamas per vidurį

Aplinkos oro temperatūra: viršutinė riba +40C, apatinė riba -30C; ;

Aukštis virš jūros lygio: ≤2000m (jei aukštį reikia didinti, reikia atitinkamai padidinti vardinį izoliacijos lygį);

Vėjo slėgis: ne didesnis kaip 700Pa (atitinka vėjo greitį 34m/s);

Amplitudė: žemės drebėjimo intensyvumas 8 laipsniai;

Užterštumo lygis: I klasė;

Maksimalus paros temperatūros skirtumas: ne daugiau kaip 25C.

11KV VK tipo aukštos įtampos vakuuminio grandinės pertraukiklio specifikacija

Modelis		ZW10-12, ZW10-12F, ZW10-12G

Skaičius	Parametras		Vienetas	Vertė
1	Nominali įtampa		kV	12
2	Nominali srovė		A	630
3	Vardinis dažnis		Hz	50
4	Maitinimo dažnio atsparumo įtampa		kV	42/48
5	Žaibo impulso įtampa (didžiausia vertė)		kV	75/85
6	Nominali trumpojo jungimo pertraukimo srovė		kA	16	20	25
7	Nominali trumpojo jungimo srovė (didžiausia vertė)		kA	40	50	50
8	Vardinė trumpalaikė atsparumo srovė		kA	16	20	25
9	Vardinė didžiausia atsparumo srovė		kA	40	50	50
10	Nominali trumpojo jungimo trukmė		S	4
Il	Nominali operacijų seka			Taškai-0,3s-Sujungti taškai-180s-Sujungti taškai
12	Vardinis trumpojo jungimo srovės pertraukimo laikas		Antrarūšis	30
13	Mechaninis gyvenimas		Antrarūšis	10000
14	Judantis kontaktas leidžia kaupti susidėvėjimo storį		mm	3
15	Nominali darbinė įtampa su CT tipo spyruokliniu veikimo mechanizmu	uždarymo ritė	V	DC arba AC 220V
		Atidarymo ritė
16	Viršsrovės išjungimo ritės vardinė darbinė srovė		A	5
17	svorio		Kilogramas	150
