13,8 kV MV HV Oro izoliuotas skirstomieji įrenginiai

„Lugao“ yra skirtas 13,8 kV MV HV oro izoliuotas skirstomųjų įrenginių gamintojas, pateikiantis XGN66-12 vidutinės įtampos kintamosios srovės skirstomuosius įrenginius. Ši fiksuoto tipo metalo įkrotų skirstomųjų įrenginių sistemai, skirta 3,6kV-35KV trifaziui AC 50/60Hz sistemai, palengvina efektyvų galios energijos priėmimą ir pasiskirstymą. Pasitikėkite „Lugao“ patikimais ir pažangiausiais sprendimais, esančiais aukštos įtampos skirstomosiose įrenginiuose, užtikrinant optimalų našumą įvairiose įtampos srityse.

Siųsti užklausą

Prekės aprašymas

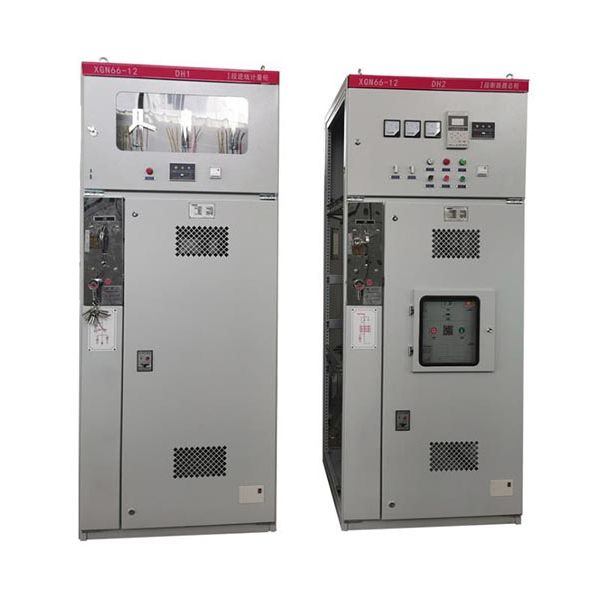

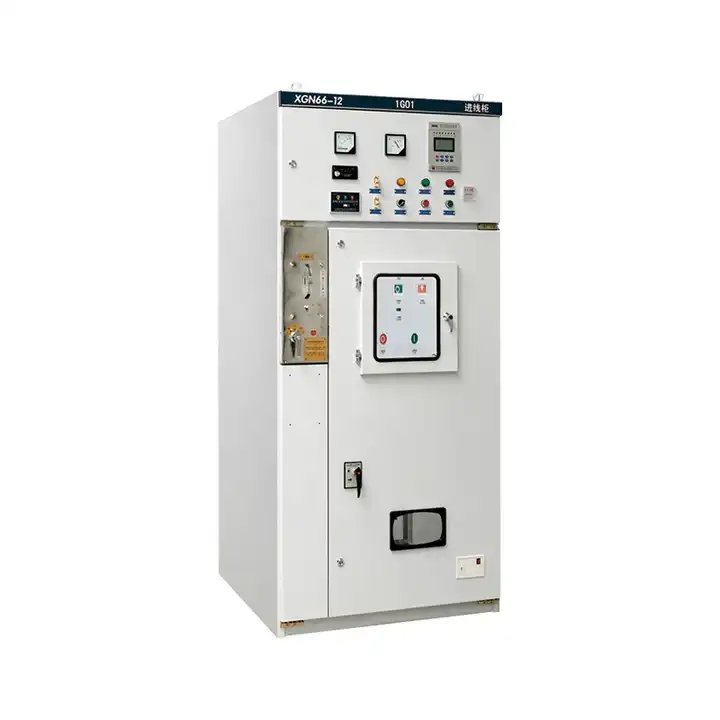

„Lugao“ išdidžiai yra svarbiausias aukštos įtampos skirstomųjų įrenginių tiekėjas, pristatantis „XGN66-12“ fiksuoto tipo uždarą skirstomąjį įrenginį kaip pažangiausios technologijos pavyzdį. Mūsų įsipareigojimas kompetencijai atsispindi šiame pažengusiame skirstomuosiuose įrenginiuose, skirtuose atitikti aukščiausius patikimumo ir našumo standartus aukštos įtampos programose. Pasitikėkite „Lugao“ novatoriškais sprendimais, kurie nustato etaloną aukštos įtampos skirstomojo įrenginio srityje. Šis naujos kartos aukštos įtampos elektrinis produktas sklandžiai atitinka nacionalinius standartus, įskaitant GB3906 ir elektros departamento DLT404, kartu atitinka griežtą tarptautinį standartą IEC62271, skirtą kintamos metalo metalui, skirstomam ir valdymo įrangai, svyruojančiai nuo 1KV iki 52 kV.

Šis skirstomieji įrenginiai nustato naują standartą su savo kompaktišku dizainu, užimdamas tik 50% erdvės, palyginti su įprastiniais skirstomosiomis mašinėlėmis. „Circuit Breaker“, pagrindinis komponentas, gali pasigirti išskirtiniu patikimumu ir našumu, pasižyminčiu tvirtu „penkių priešakinių“ blokavimo mechanizmu, žinomu dėl savo patikimumo ir paprastumo.

Šis skirstomojo įrenginio, skirto naudoti 3,6 kV, 7,2 kV ir 12 kV trifazių AC 50Hz vienkartinių magistralių segmentuose, naudojimui patalpose, šis skirstomieji įrenginiai palengvina sklandų elektrinės energijos priėmimą ir pasiskirstymą. Jos daugiafunkcinės galimybės, apimančios grandinės valdymą, apsaugą ir stebėjimą, tampa universalus dislokavimo įvairiose vietose, tokiose kaip elektrinės, pastotės, pramoninės ir kasybos įmonės, aukštybiniai pastatai ir net žiedinių tinklų spintelėse su pagrindiniais žiedais.

Įsipareigojimas laikytis tiek nacionalinių, tiek tarptautinių standartų pabrėžia „Lugao“ atsidavimą patikimam, aukštos kokybės ir technologiškai pažengusiems sprendimui aukštos įtampos skirstomojo įrenginio srityje.

13,8 kV MV HV oro izoliuota skirstomojo įrenginio veikimo aplinka

1. Naudokite maksimalią temperatūrą neviršija 40 laipsnių, o mažiausiai daugiau kaip –25 laipsnių

2. Santykinė drėgmė: dienos vidurkis ne didesnis kaip 95%, mėnesio vidurkis ne didesnis kaip 90% aukščio neviršija 1000 m (laikui bėgant gali pasikonsultuoti su gamintoju).

3. Gaisro, sprogimo, sunkios taršos, cheminės korozijos ir sunkios smūgio vietos nėra.

13,8 kV MV HV oro izoliuotos skirstomojo įrenginio charakteristikos

Kabina, surinkta konstrukcija be suvirinimo, demonstruoja didelį mechaninį stiprumą ir meninę išvaizdą, todėl tai yra idealus sprendimas aukšto įtampos skirstomojo įrenginio tirpalui.

Galinė viršutinė dalis yra skirta GN30-12 sukamojo atjungimo jungikliui, o apatinėje dalyje yra GN19-12C atjungimo jungiklis. Mechaninis blokavimo įtaisas, valdomas pagal nurodytas procedūras, užtikrina patikimą apsaugą tiek personalui, tiek įrangai, esančioms aukštos įtampos skirstomiesiems įrenginiams.

Pagrindinis naudojamas jungiklis yra monobloko tipas, teikiantis tokias parinktis kaip Zn63-12 (VS1-12) ir VD4-12, padidinant aukštos įtampos skirstomojo įrenginio universalumą ir funkcionalumą.

Naudojant privalomą mechaninio fiksavimo metodą tarp pagrindinių jungiklių, atjungiklių ir kabinų durų, sistema atitinka „penkių atsparių“ blokavimo funkciją. Ši funkcija leidžia atsitiktinius derinius su pagrindiniu žiedo bloku, užtikrinant padidėjusį lankstumą ir saugumą veikiant aukštos įtampos skirstomiesiems įrenginiams.

13,8 kV MV HV Oro izoliuota skirstomojo įrenginio specifikacija

Pagrindiniai skirstomųjų įrenginių techniniai parametrai ir komponentų modeliai

Nr.	Daiktas	Vienetas	Techniniai parametrai
1	Įvertinta įtampa	Kv	3,6,7,2,12
2	Įvertintas galios dažnis atlaiko įtampą	Kv	Žemė, ta pati: 42; Lūžis: 45
3	Įvertintas žaibo impulsas atlaiko įtampą	Kv	Žemė, ta pati: 75; Lūžis: 85
4	Greičio dažnis	Hz	50
5	Įvertinta srovė	A	6 301,250
6	Įvertinta trumpojo jungimo lūžio srovė (smailė)	Kv	20,25,31,5
7	Įvertinta trumpojo jungimo uždarymo srovė (smailė)	Kv	50,63,80.
8	Įvertinta dinaminė stabili srovė (smailė)	Kv	50,63,80
9	„Lightning Electric Stable Sroviture 4S“ (RMS)	Kv	20,25,31,5
10	Apsaugos klasė	聽	1p2x
11	Matmenys (W smegenys D smegenys H)	mm	900x1000x2300
12	Svoris	Kg	-600

Pagrindiniai Zn63-12Type vakuuminės grandinės pertraukiklio techniniai parametrai

Nr.	Daiktas	Vienetas	Techniniai parametrai
1	Įvertinta įtampa	Kv	12
2	Įvertinta srovė	A	6 301,250
3	Įvertinta trumpojo jungimo lūžio srovė	Kv	20,25,31,5
4	Įvertinta trumpojo jungimo uždarymo srovė	KA	50,63,80
5	Įvertinta trumpalaikė atlaika srovė (4s efektyvioji vertė)	KA	20,25,31,5
6	Įvertinta smailė atlaiko srovę (smailė)	KA	50,63,80
7	Mechanikinis gyvenimas	Laikas	10000
8	Įvertintas trumpalaikis dabartinis lūžio laikas	Laikas	50
9	Nominali operacinė seka		OF-0.3S-C IS-180S-C o
10	Susisiekite su galvos atstumu	mm	11 ± 1
11	Kontaktinis kontaktinis insultas	mm	4 ± 0,5
12	Tarpfazių centro atstumas	mm	210
13	Atidarymo greitis	m/s	1,2 ± 0,2
14	Uždarymo greitis	m/s	0,6 ± 0,2
15	Darbo laikas	MS	≤60
16	Uždarymo laikas	MS	≤75
17	Trys - fazės atidarymo sinchronizacija	MS	≤2
18	Uždaryti atšokimą	MS	≤2
19	Kilpos pasipriešinimas	vienas	≤45
20	Sukauptas leistinas kontaktinės galvutės susidėvėjimo storis	mm	3
