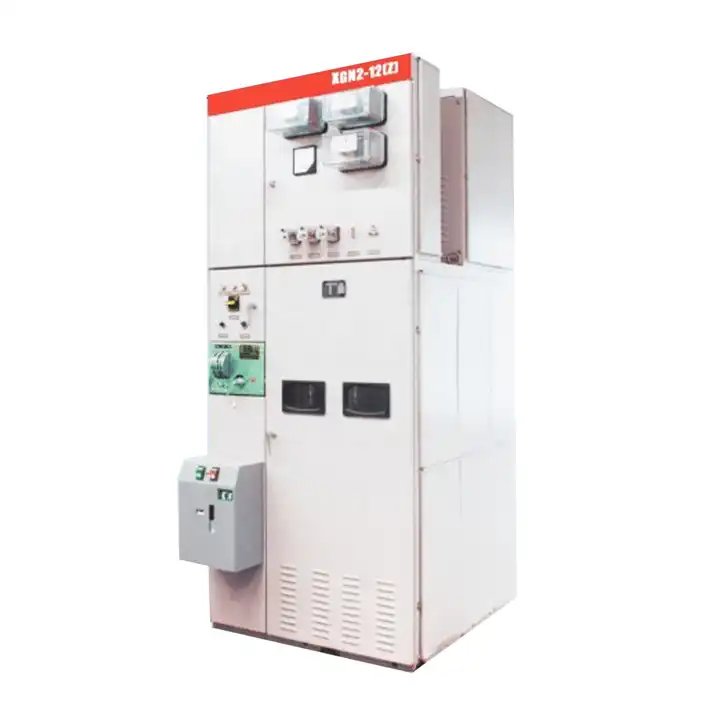

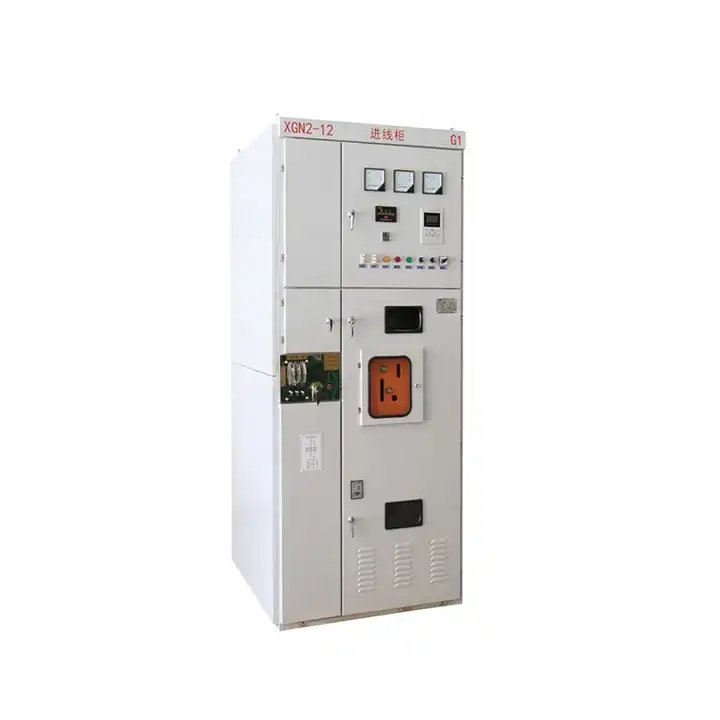

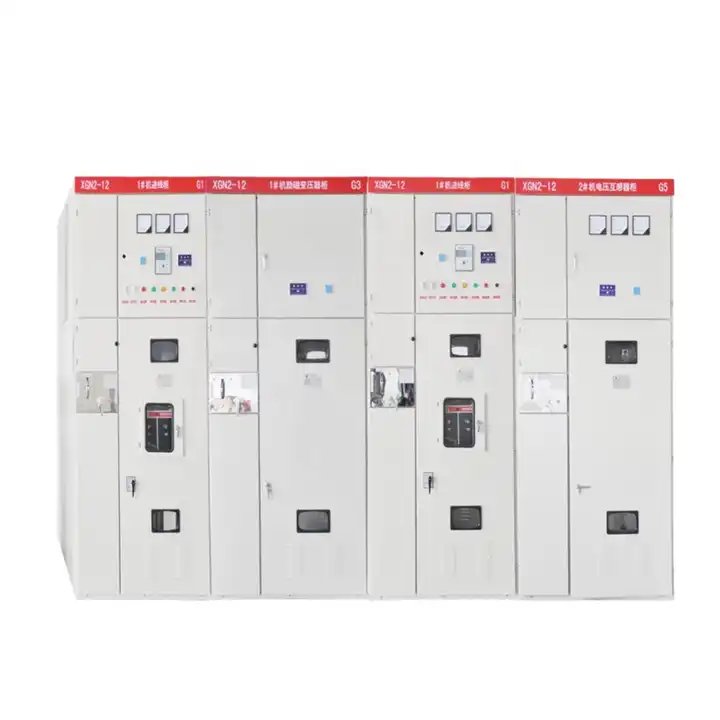

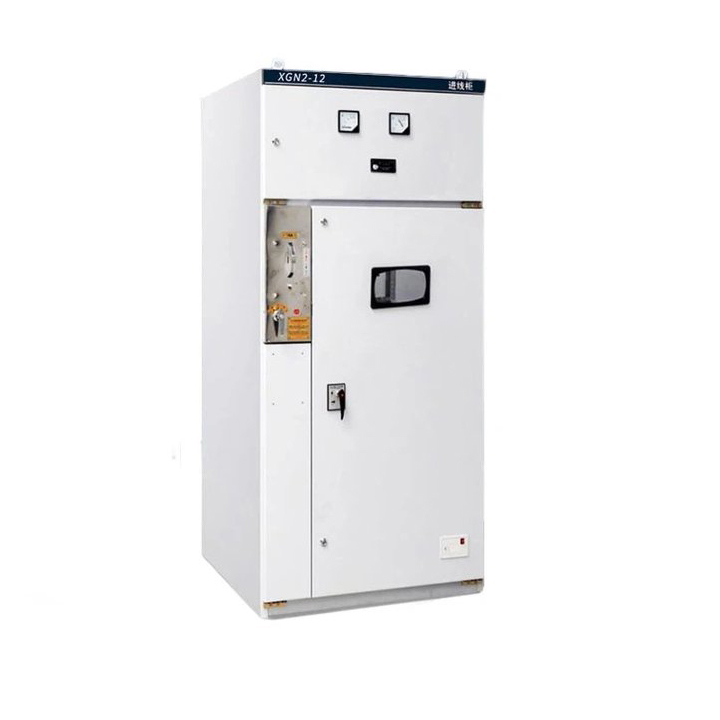

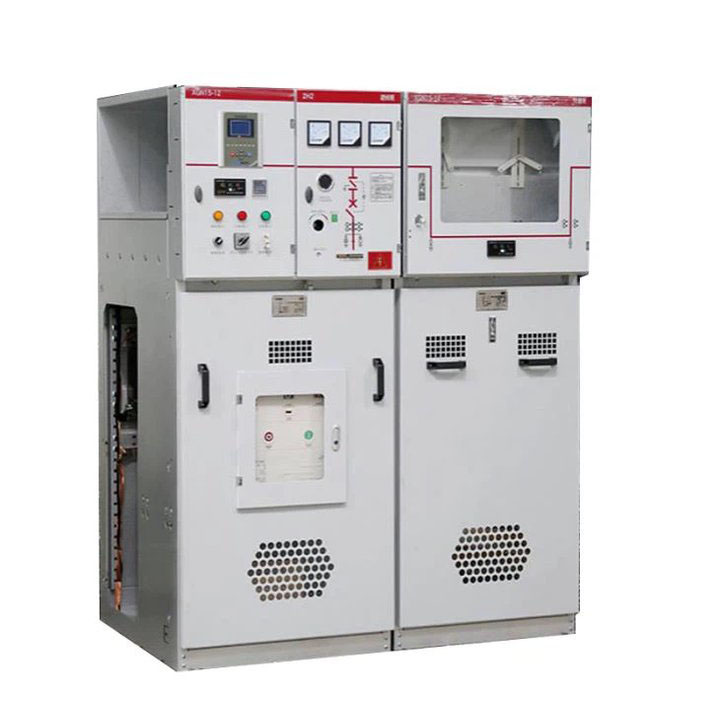

11 kV vidutinės įtampos MV Oro izoliuotas skirstomieji įrenginiai

„Lugao“ yra svarbiausias aukštos įtampos skirstomųjų įrenginių gamintojas, pristatantis novatorišką 11kV vidutinės įtampos MV oro izoliuotą skirstomojo įrenginio (VCB tipą). Šis moderniausias metalo uždengtas skirstomieji įrenginiai turi vakuuminį jungiklį, skirtą efektyviam lanko gesinimui, ir jame naudojamas oras kaip izoliacija, todėl jis puikiai tinka paskirstymo automatizavimui. Kompaktiškas dizainas užtikrina eksploatavimo efektyvumą, nors jo išplėtimo ypatybės patenkina kintančius poreikius. „Trust Lugao“, kad būtų galima modernūs sprendimai, turintys aukštos įtampos skirstomuosius įrenginius, skirtus patenkinti besikeičiančius šiuolaikinių programų poreikius.

Siųsti užklausą

Prekės aprašymas

„Lugao“ yra pirmaujanti 11 kV vidutinės įtampos MV oro izoliuoto skirstomojo įrenginio tiekėjas, teikiantis naujausios kartos XGN15-12 oro izoliacinius skirstomuosius įrenginius (VCB tipas). Šis patobulintas metalo uždengtas skirstomieji įrenginiai naudoja vakuuminį jungiklį, kad būtų galima efektyviai užgesinti lanką, ir naudoja orą kaip izoliaciją, todėl jis idealiai tinka paskirstymo automatizavimui. Pasitikėkite „Lugao“ pažangiausiais sprendimais vidutinės įtampos skirstomosiose įrenginiuose, skirtuose padidinti paskirstymo sistemų efektyvumą ir patikimumą. Neįmanoma, kad jos paprasta struktūra, lankstus veikimas, patikimas tarpusavio ryšys ir patogus montavimas. Šis skirstomieji įrenginiai teikia techninius sprendimus, pritaikytus įvairioms programoms ir vartotojo reikalavimams. Įtraukus įtampą ir dabartinę jutimo technologiją, naujus relių apsaugos įtaisus ir pažangias technines rezultatus, jis atitinka griežtus veiklos reikalavimus tokiose vietose kaip ligoninės ir oro uostai. Jo pritaikomumas užtikrina, kad jis galėtų visiškai patenkinti kintančius rinkos poreikius.

Pirminis XGN15-12 (VCB tipo) jungiklio jungiklis naudoja VS1-12 serijos VCB, ABB VD4-12 serijos VCB arba Schneider EV12 serijos VCB. „Vacuum“ grandinės pertraukiklis išsiskiria iš trumpo jungimo aukštų srovių ir vardinių apkrovos srovių. Suderinus su susijusiais komponentais, jis leidžia apsaugoti linijas ir įvairias apkrovas, pasiekia selektyvų poveikį tarp maitinimo linijų lygių ir pagerina maitinimo sistemos valdymo ir apsaugos funkcijas, galiausiai pagerindama maitinimo šaltinio kokybę.

11 kV vidutinės įtampos MV Oro izoliuota skirstomojo įrenginio veikimo aplinka

1. Aplinkos temperatūra: -10c- -+40c

2. Aplinkos temperatūra: dienos vidutinė santykinė 95% ir mažesnė santykinė drėgmė:

Vidutinė mėnesinė santykinė 90% ir mažesnė:

3. Didžiausias įrangos įrengimo vietos aukštis: 1000 m

4. Seisminio įtrūkimo laipsnis neturi viršyti 8 laipsnių.

5. Vietos be rimtos taršos, cheminės korozijos ir sunki vibracija.

11 kV vidutinės įtampos MV Oro izoliuotos skirstomojo įrenginio charakteristikos

„XGN Gas“ izoliuotas žiedo pagrindinis blokas laikosi tiek nacionalinio standarto GB3906–91, tiek tarptautinio elektrinio standarto IEC298, pasižyminti tvirta „penkių atsparių“ tarpusavyje susijusių funkcijų. Pagrindiniame jungiklio spintelės jungiklyje yra ZN28A-12 serijos vakuuminės grandinės pertraukiklis, kuriame parodytas pagrįstos struktūros, saugos, patikimumo, lengvo veikimo ir patogios priežiūros derinys.

11 kV vidutinės įtampos MV Oro izoliuota skirstomojo įrenginio specifikacija

Įvertinta įtampa	Kv	3,6,10
Maksimali darbo įtampa	Kv	3,6,7,2,12
Įvertinta srovė	A	1000	1250 ~ 3000
Įvertinta lūžio srovė (efektyvioji vertė)	KA	20,25	31,5,40
Įvertinta dabartinė (smailė)	KA	50,63	80,100
Įvertinta smailė atlaiko srovę (smailė)	KA	50,63	80,100
Įvertinta smailė atlaiko srovę (efektyvioji vertė)	KA	20,25	31,5,40
Šiluminio stabilumo laikas	S	4
Apsaugos klasė		IP3X
Autobusų sistema		Vienas autobusas	Vienas autobusas su aplinkkeliu
Eksploatavimo metodai		Elektromagnetinis (CD17)	Pavasario energijos kaupimo tipas (CT19)
Kontūras Dim.	mm	1100x1200x2650 (standartas)
Svoris	kg	Apie 1000 ~ 1300
