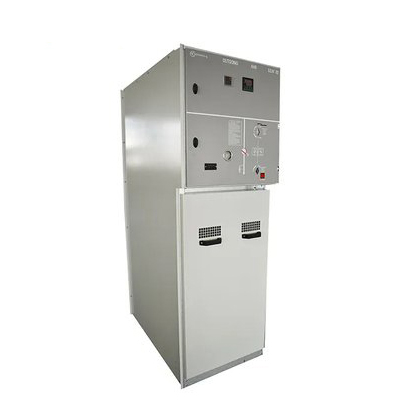

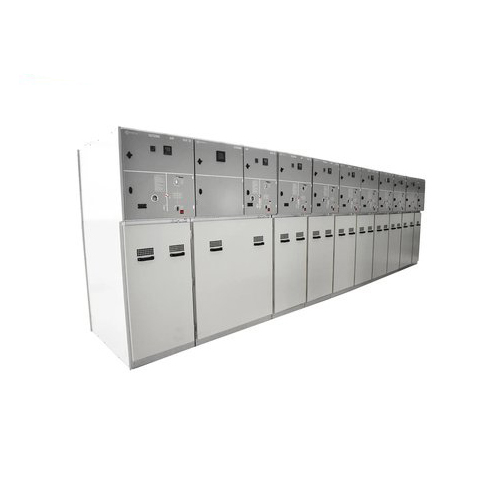

12KV žiedo pagrindinio bloko skirstomojo įrenginio skydas

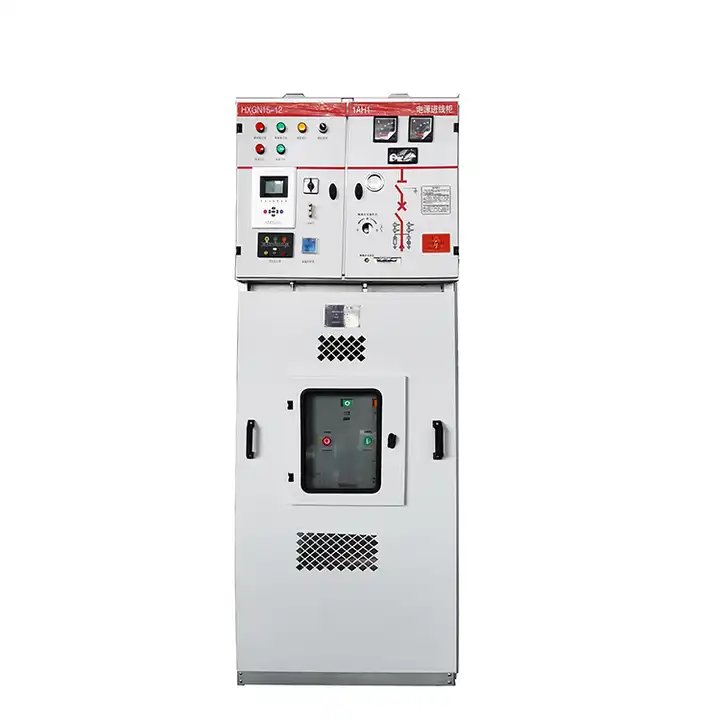

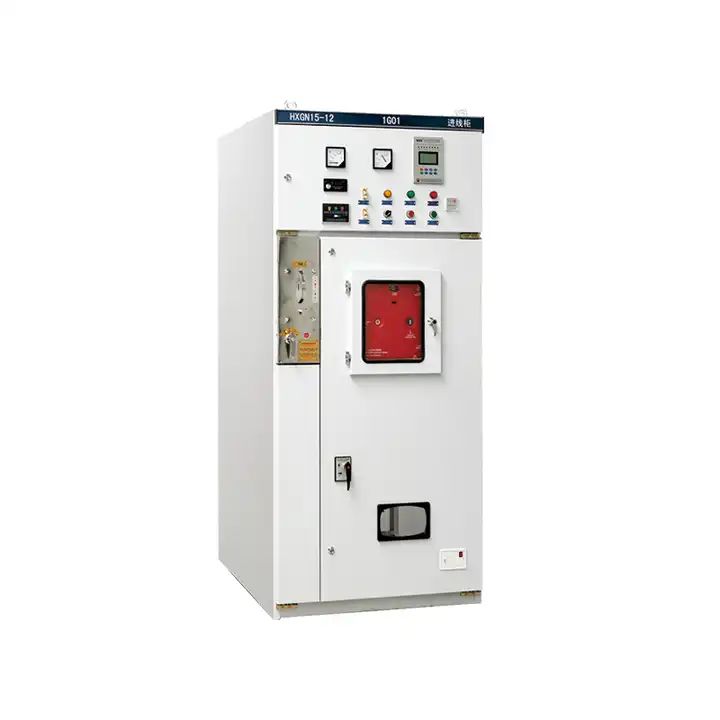

12KV žiedinio pagrindinio bloko skirstomųjų įrenginių skydas, pagamintas Liugao. Išmaniojo tipo metalu dengtas žiedinis pagrindinio bloko skirstomasis įrenginys HXGN15-12 skirtas naudoti trifazėje kintamosios srovės sistemoje, kurios vardinė įtampa 12kV, vardinis dažnis 50Hz. , o vardinė srovė yra 630 A. Jis naudojamas žiedinio tinklo elektros tiekimo ir radiacijos terminalo maitinimo tikslams, ypač kabelių linijų atskyrimo ir atšakų prijungimo scenarijuose. Skirstomajame įrenginyje yra SF6 dujomis izoliuojantis kelių kilpų maitinimo blokas ir tiekimo galinis įtaisas (FTU), importuota iš Korėjos. Pažymėtina, kad jame yra pažangių funkcijų, tokių kaip nuotolinis signalizavimas, telemetrija, nuotolinis valdymas ir gedimų srovės aptikimas. Jis daugiausia naudojamas kaip paskirstymo automatizavimo sistema, todėl naudingas miesto maitinimo apkrovos centrams ir kabelių tiekimo programoms.

Siųsti užklausą

Prekės aprašymas

„Liugao“, pirmaujanti aukštos įtampos skirstomųjų įrenginių tiekėja, spintos karkasas yra surinkimo tipo, pasižymintis stabilumu, patikimumu ir patogiu surinkimu. Jis yra pakankamai universalus, kad būtų galima konfigūruoti kaip žiedinį tinklo įrenginį ir palaiko įvairius ryšio režimus.

Kompaktiško dydžio, lengvo, mažo ploto ir lengvai montuojamas žiedinis pagrindinis blokas teikia pirmenybę efektyvumui ir paprastumui.

Įrenginyje yra atskiri barbarai, jungikliai ir valdymo kambariai, kurių kiekviena yra saugi. Tiek spinta, tiek jos komponentai yra kruopščiai įžeminti, kad būtų užtikrinta asmeninė operatorių ir techninės priežiūros darbuotojų sauga.

Žiedinis pagrindinis blokas yra suderinamas su FN12-12D ir FN25-12D apkrovos jungikliais, todėl jo konfigūracija yra lankstesnė ir pritaikoma.

Su pažangia ir patikima mechanine blokavimo sistema įrenginys atitinka griežtus penkių apsaugos nuo apsaugos reikalavimus, užtikrinant didesnį jo veikimo saugumą ir saugumą.

12KV žiedo pagrindinio bloko skirstomojo skydo veikimo aplinka

1. Oro temperatūra: Maksimali temperatūra: +40℃; Minimali temperatūra: -35 ℃

2. Drėgmė: Mėnesio vidutinė oro drėgmė 95%; Vidutinė paros drėgmė 90%.

3. Aukštis virš jūros lygio: Maksimalus įrengimo aukštis: 2500m

4. Aplinkos oras nėra akivaizdžiai užterštas ėsdinančiomis ir degiosiomis dujomis, garais ir pan.

5. Jokio dažno žiauraus purtymo.

12KV žiedo pagrindinio bloko skirstomojo skydo charakteristikos

Šio įrenginio korpusas, durys ir viršutinė kamera kruopščiai apdorojami purškimu, užtikrinančia apsauginę ir vienodą apdailą. Visose spintelėse yra pagrindinė įžeminimo šyna, kuri palengvina glaudų ryšį šalia spintelės. Metaliniai komponentai, įskaitant įžeminimo jungiklius ir blokuojančias dalis, yra kruopščiai sujungti su įžeminimo šyna. Vario pynimo jungtys naudojamos tarp dalių, sujungtų varžtais, kad būtų užtikrintas tęstinumas.

Norint valdyti dujų išsiskyrimą ir išvengti vidinių degimo lankų, spintelės gale yra slėgio mažinimo durelės. Viršutinė plokštė yra patikimai pritvirtinta varžtais, todėl ją galima lengvai atidaryti iš išorės, kad būtų galima prijungti prie magistralės. Viršutinė pagalbinių įrenginių kamera suteikia lankstumo montuojant gnybtus ir kitus komponentus. Pakėlus nedidelę kamerą, galima efektyviai pasiekti relinę apsaugą.

Pažymėtina, kad apkrovos pertraukimo jungiklis ir įžeminimo jungiklis naudoja bloko tipo blokavimą, o įžeminimo jungiklyje ir durelėse naudojamas priverstinis blokavimas. Atlikus tam tikrą veiksmų seką – uždarius duris, įjungus įžeminimo jungiklį ir uždarius apkrovos pertraukimo jungiklį – pasiekiamas automatinis blokavimas. Ši nuosekli operacija padeda išvengti gedimų ir padidinti bendrą sistemos saugumą.

12KV žiedo pagrindinio bloko skirstomojo skydo specifikacija

Nr.	Prekė		Vienetas	Parametras
1	Maksimali sistemos įtampa		kV	12	15	24	40.5
1	Nominali įtampa		kV	7.2, 11	13.8, 15	17,5, 20, 22	30, 33, 36
2	Nominali srovė		A	630/1250
3	Vardinis dažnis		Hz	50/60
4	1min Maitinimo dažnio atsparumo įtampa	Fazė į fazę, fazė į žemę	kV	42	48	55	85
		Lūžis	kV	48	55	65	95
5	Žaibo impulsų atsparumas įtampai	Fazė į fazę, fazė į žemę	kV	75	90	125/150	170
		Lūžis	kV	85	105	150/160	185
6	Trumpalaikis atsparumas srovei	Pagrindinė grandinė	kA	25/2s
		Įžeminimo grandinė	kA	25/2s
7	Nominali atsparumo srovė (piktinė)		kA	63			50
8	Nominali perdavimo srovė		A	1300-1700
9	Vardinės apkrovos grandinės formavimo srovė		A	630
10	Nominali kabelio (linijos) įkrovimo trūkimo srovė		A	Spalio-50 d
11	Nėra apkrovos transformatoriaus trūkimo srovės		A	20
12	Kabelio įkrovimo trūkimo srovė esant įžeminimo gedimui		A	100			80
13	Nominali trumpojo jungimo srovė (piktinė)		kA	20
14	Nominali trumpojo jungimo srovė (piktinė)		kA	63			50
15	Apsaugos lygis			IP4X
16	Apkrovos pertraukos jungiklio tarnavimo laikas		laikai	5000
17	Įžeminimo jungiklio tarnavimo laikas		laikai	5000
