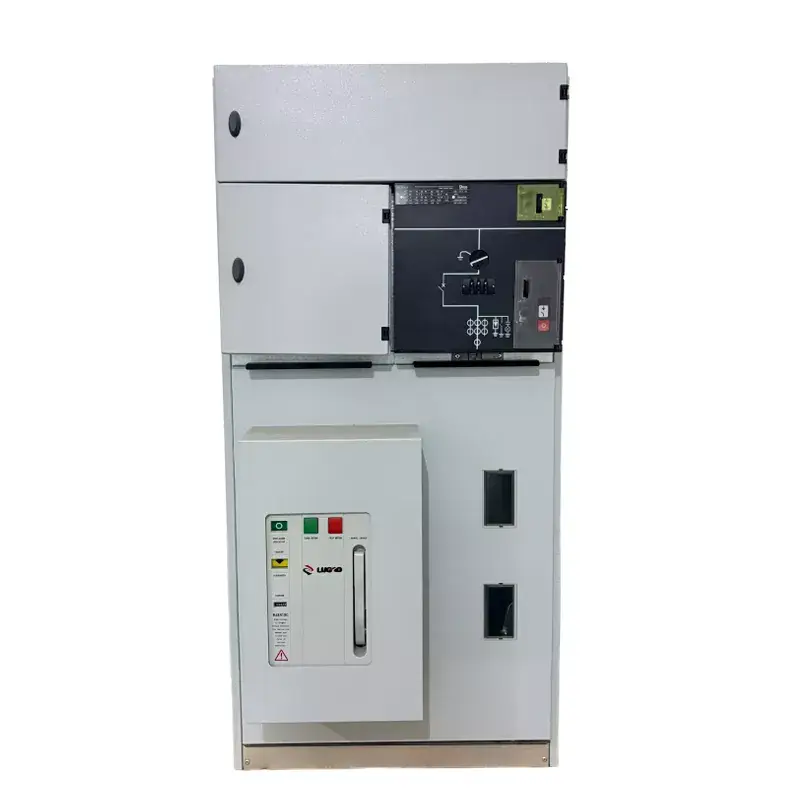

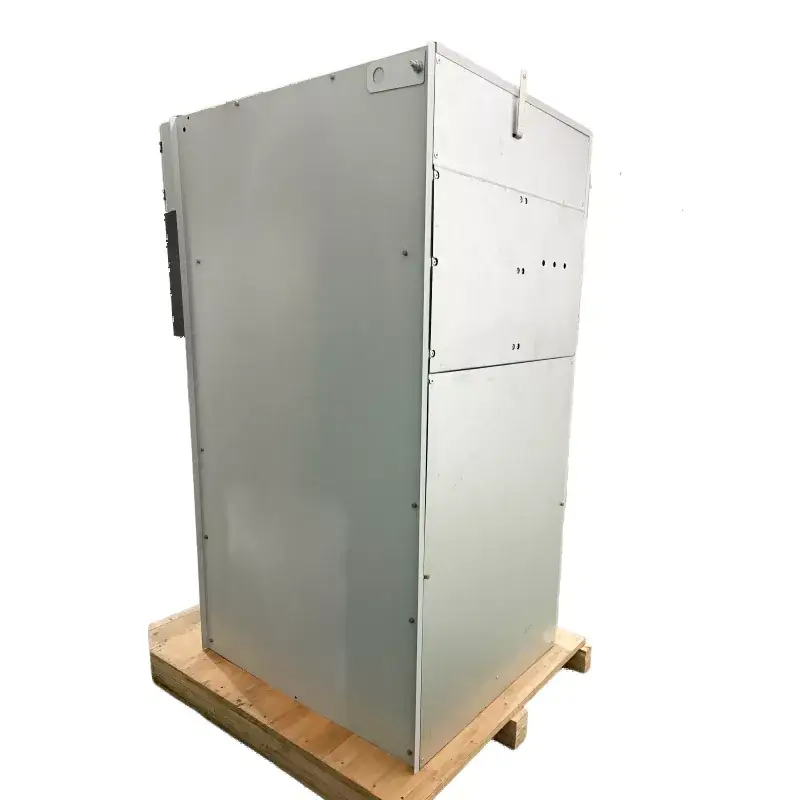

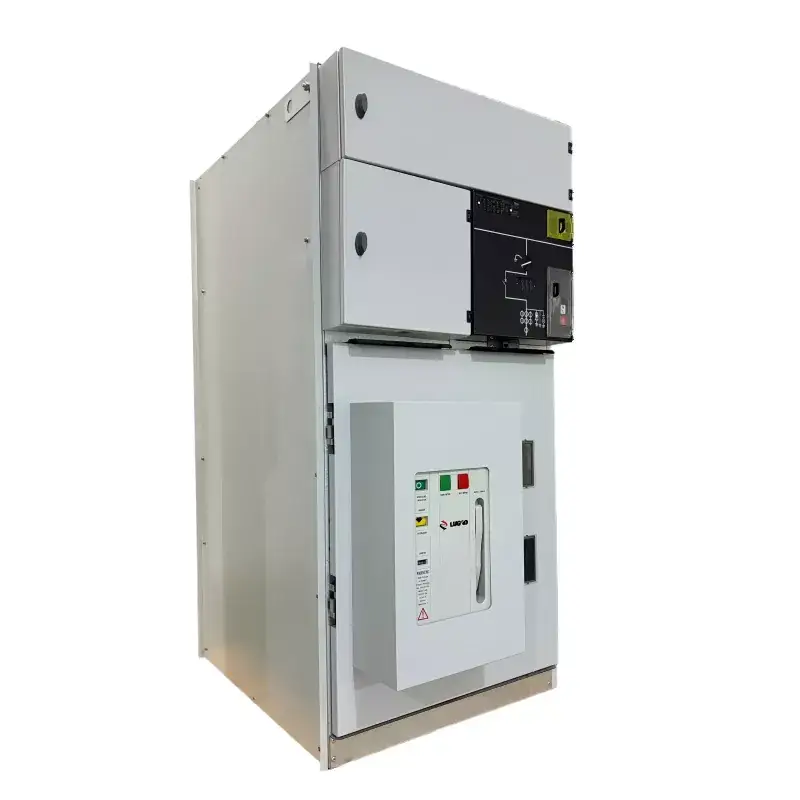

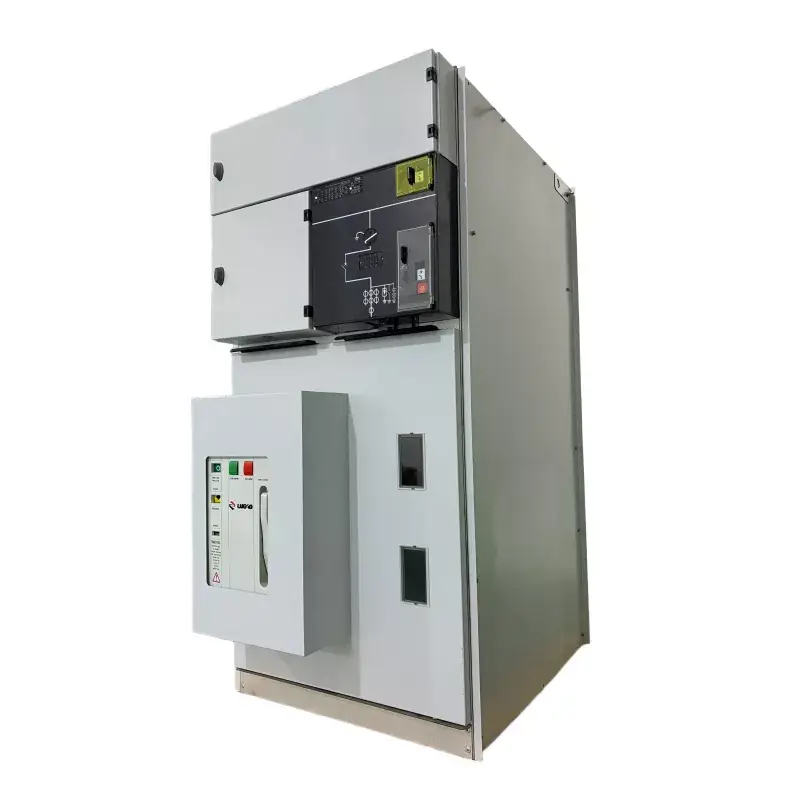

SM6 Vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydas su VCB

LGSM6 vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydelis su VCB yra žiedinis pagrindinis blokas, kuriame kaip izoliacinė terpė naudojamas oras ir įrengtas didelio našumo vakuuminis grandinės pertraukiklis (VCB). Vardinė įtampa apima 10 kV, 12 kV ir 24 kV. Kadangi jame kaip izoliacinė terpė naudojamas oras, nereikia stebėti dujų ar regeneruoti. Jis plačiai naudojamas įvairiuose scenarijuose, pavyzdžiui, pramonės ir kalnakasybos įmonėse, gyvenamosiose patalpose, vėjo ir saulės energijos paskirstymo patalpose. Metiniai pardavimai viršija 3000 vienetų, o pagrindiniai sprendimai yra sandėlyje, kad būtų užtikrintas greitas pristatymas.

Siųsti užklausą

Prekės aprašymas

LGSM6 vidaus dujomis izoliuotas žiedinis pagrindinio bloko skirstomojo įrenginio skydas su VCB yra visiškai uždaras žiedinis pagrindinis blokas, kuriame kaip pagrindinė izoliacinė terpė naudojamos SF6 dujos. Pagrindinė jo savybė yra vakuuminio grandinės pertraukiklio (VCB) integravimas į sandarią dujų kamerą. Tai išlaiko dujomis izoliuotų skirstomųjų įrenginių privalumus, tokius kaip mažas dydis ir nereikalaujantis priežiūros, taip pat turi didelę pertraukimo galią ir tinkamumą dažnai naudoti vakuuminius grandinės pertraukiklius. Todėl jis puikiai tinka naudoti pramonės ir kalnakasybos įmonėse, gyvenamosiose patalpose, vėjo ir saulės energijos gamyboje bei įvairiose pastotėse. Kaip profesionalus GIS RMU gamintojas, Lugao skirstomųjų įrenginių sprendimas visiškai atitinka tarptautinius standartus, tokius kaip IEC, ISO ir CE, užtikrinant pasaulinį pripažinimą ir patikimą veikimą įvairiuose energijos paskirstymo scenarijuose.

Pagrindiniai techniniai parametrai

Nr.	Prekė		Vienetas	Parametrai
1	Nominali įtampa		kV	12	24	36	40.5
2	Nominali srovė		A	630/1250
3	Vardinis dažnis		Hz	50/60
4	1 minutės maitinimo dažnio atsparumo įtampa	Bendra vertė	kV	42	55	80	95
		Lūžio taškas		48	65	95	110
5	Žaibo impulsų atsparumo įtampa	Bendra vertė	kV	75	125/150	170	95
		Lūžio taškas		85	150/160	185	215
6	Nominali trumpalaikė atsparumo srovė	Pagrindinė grandinė	kA	25/2s
		Įžeminimo grandinė		25/2s
7	Vardinė didžiausia atsparumo srovė		kA	63			50
8	Nominali perdavimo srovė		A	1300–1700
9	Nominali apkrova Uždarymo trūkimo srovė		A	630
10	Nominali laido įkrovimo trūkimo srovė		A	50/10
11	Neapkrauta transformatoriaus stabdymo srovė		A	20
12	Kabelio įkrovimo įžeminimo gedimo stabdymo srovė		A	100			80
13	Nominali trumpojo jungimo pertraukimo srovė		kA	20
14	Nominali trumpojo jungimo uždarymo srovė		kA	63			50
15	Apsaugos klasė			IP3X
16	Apkrovos jungiklio tarnavimo laikas		Laikas	5000
17	Įžeminimo jungiklio tarnavimo laikas		Laikas	5000

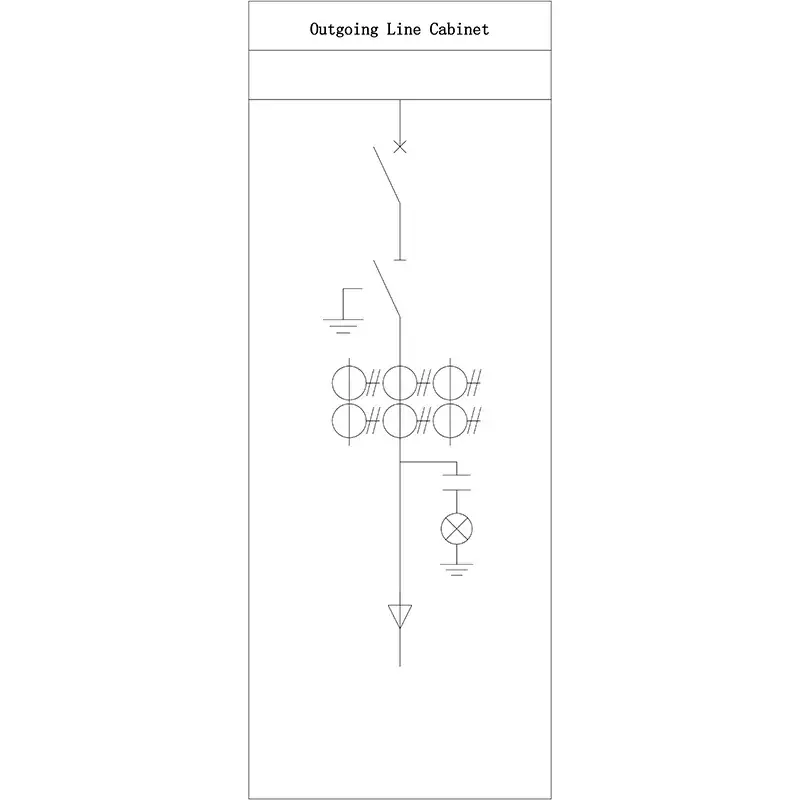

Tipinė schemos schema:

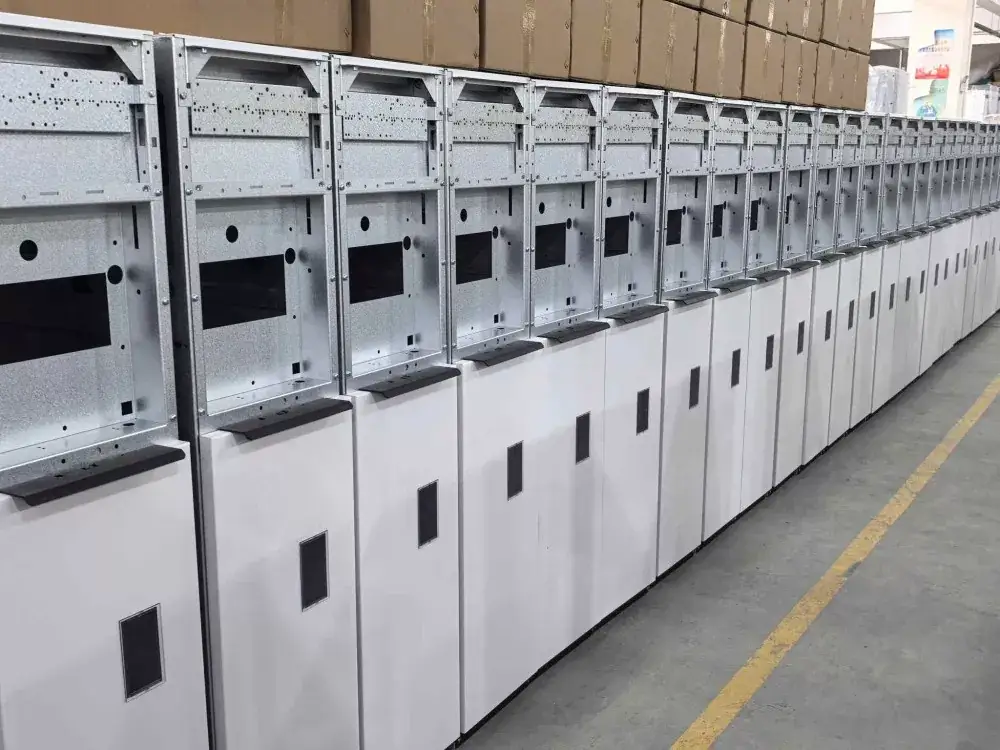

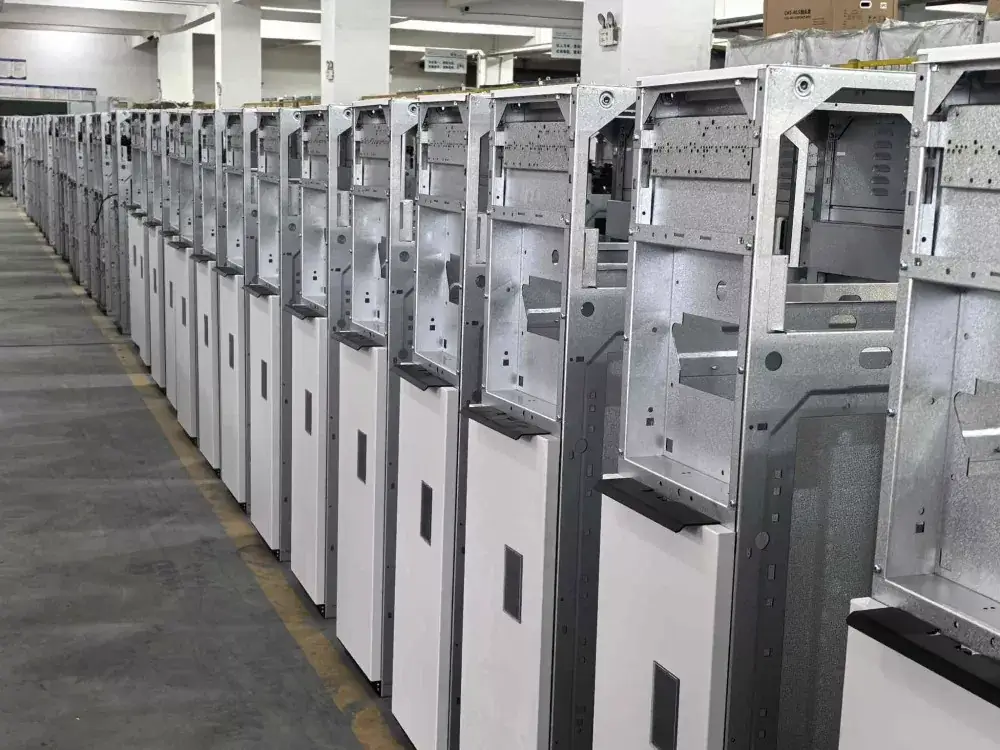

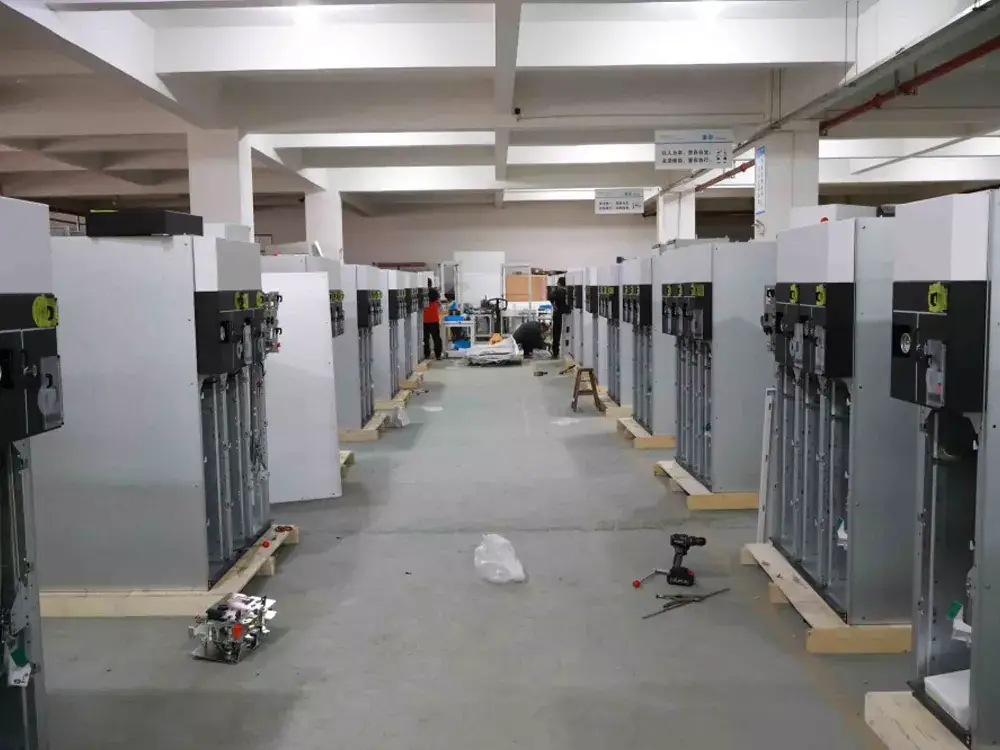

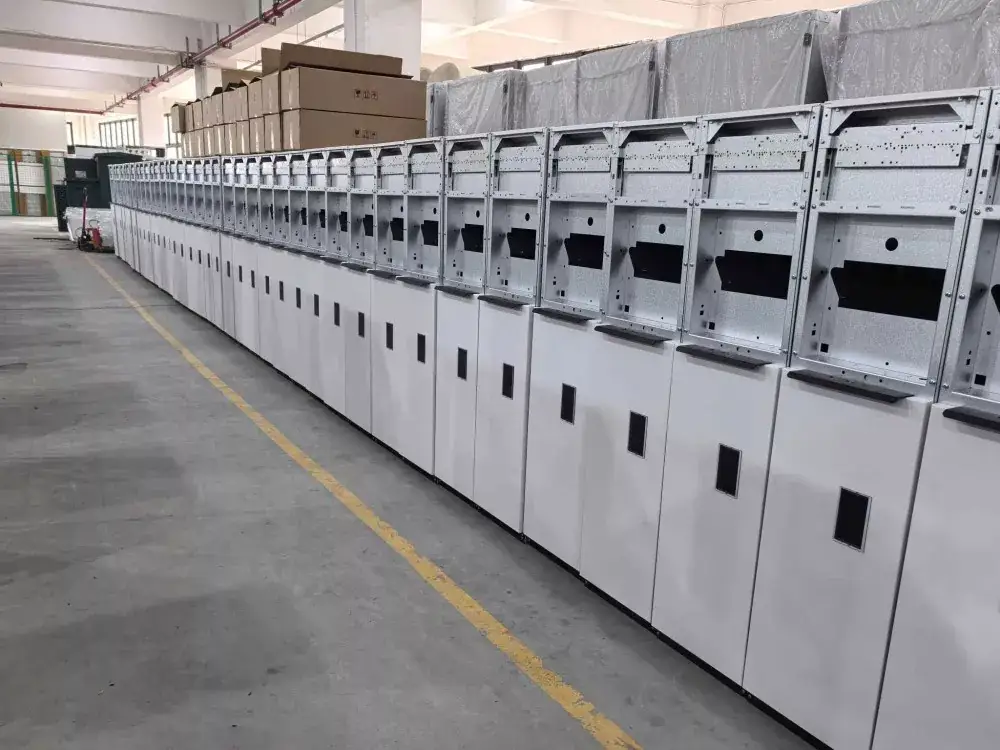

Gamyklinis šaudymas:

Pagrindinės technologijos savybės:

1. Naudojamas LGSM6 vidaus dujomis izoliuotas žiedinis pagrindinio bloko perjungimo skydas su VCB, kuris pašalina lanko susidarymą pagrindinėje grandinėje ir turi ilgą elektros tarnavimo laiką. Visas vakuuminis grandinės pertraukiklis yra sandariai uždarytas nerūdijančio plieno dujų kameroje, užpildytoje SF6 dujomis, visiškai izoliuojant ją nuo išorinės aplinkos ir pagerinant izoliacijos patikimumą.

2. Visi aukštos įtampos komponentai, tokie kaip šynos, atjungikliai, vakuuminiai grandinės pertraukikliai ir srovės transformatoriai, yra sandarūs dujų kameroje, todėl nereikia jokios priežiūros per visą jų eksploatavimo laiką ir nereikia valyti izoliacijos komponentų.

3. Dėl kompaktiško dydžio galima žymiai sutaupyti elektros paskirstymo patalpos plotą, todėl jis ypač tinka surenkamoms pastotėms arba projektams su ribota erdve.

4. Jame yra penkių atsparumo mechaninis blokavimas, kad būtų išvengta netinkamo veikimo. Oro dėžėje įrengtas kryptinis slėgio mažinimo kanalas, užtikrinantis darbo saugumą.

5. Jis rezervuoja sąsajas elektros veikimui ir automatizavimui, kad atitiktų išmaniųjų skirstomųjų tinklų reikalavimus.

Taikymo scenarijai:

Pramonės sektorius: gamyklos elektros paskirstymas, kasyba

Statybos sektorius: Komerciniai kompleksai, aukštybiniai pastatai, gyvenamosios bendrijos

Naujoji energija: vėjo energijos gamyba, fotovoltinės elektrinės

Infrastruktūra: oro uostai, metro

Tiekimas ir aptarnavimas

Inventorius ir pristatymas: prižiūrime didelį inventorių; įprasti užsakymai pristatomi maždaug per 10 dienų.

Aptarnavimas po pardavimo: teikiame 24 valandų atsakymą ir palaikome montavimo ir paleidimo vietoje nurodymus.

Individualizuotos paslaugos: Galime pasiūlyti sprendimus nestandartiniams LGSM6 vidaus dujomis izoliuoto žiedinio pagrindinio bloko skirstomiesiems skydams su VCB pagal klientų poreikius, tokius kaip specialūs įtampos lygiai, antrinės apsaugos schemos, lygiagrečios spintelės jungtys.
