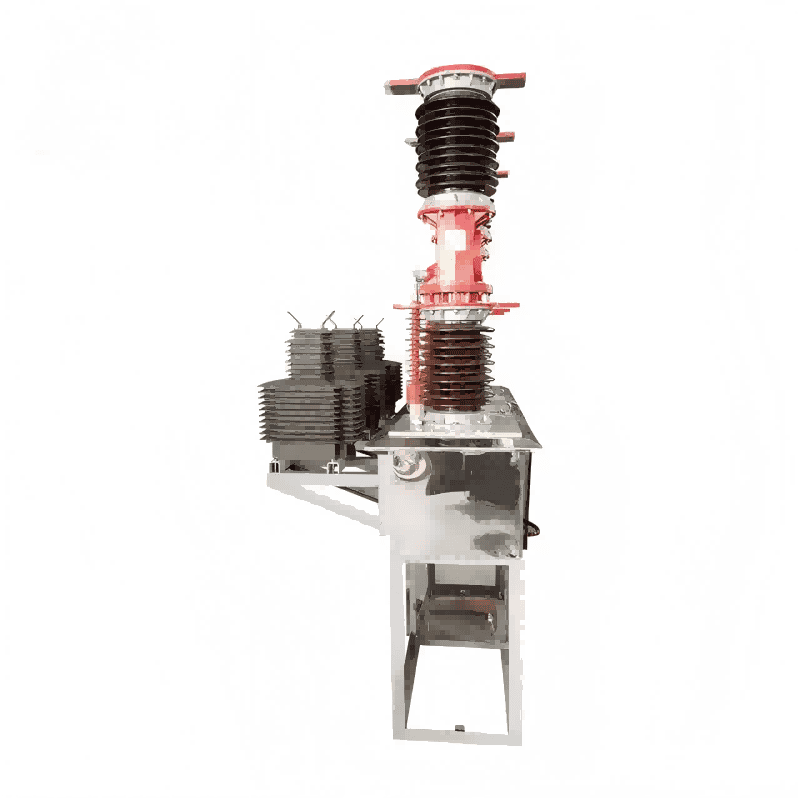

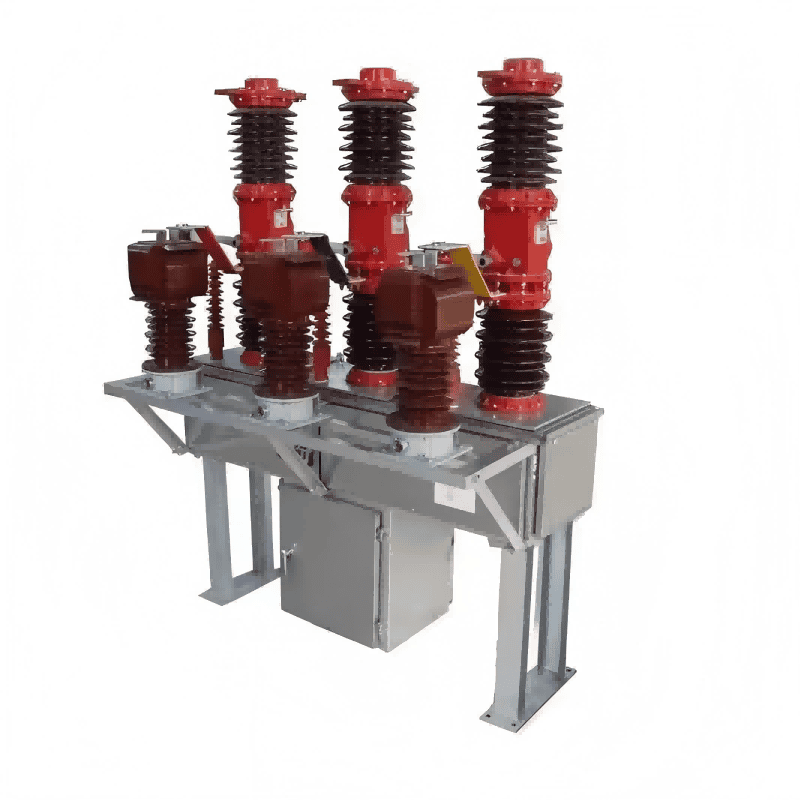

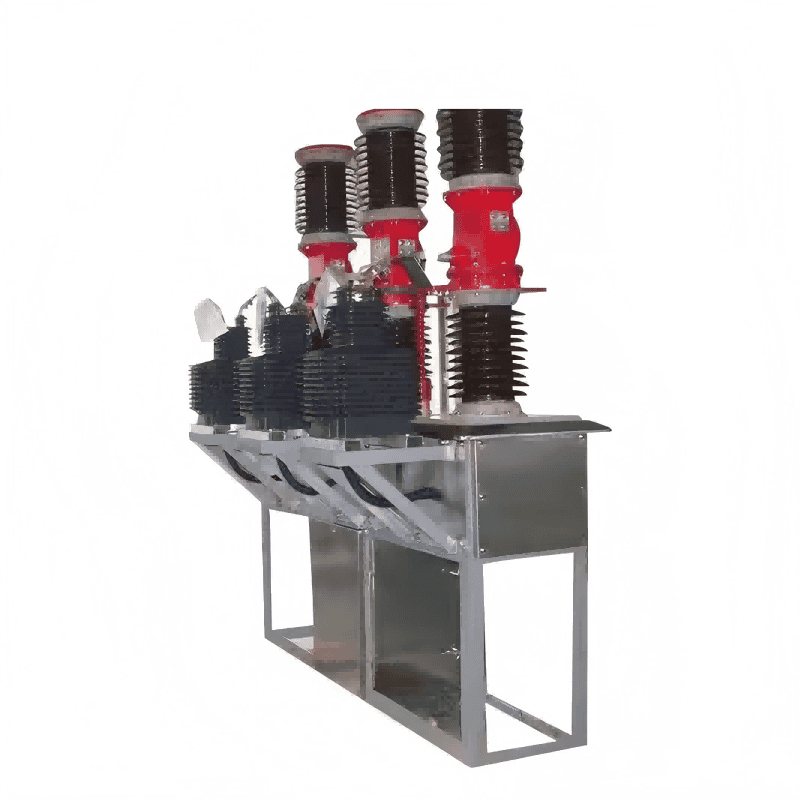

Trijų fazių aukštos įtampos 35 kV 40,5 kV vakuumo grandinės pertraukiklis su transformatoriumi

„Lugao“ nepriklausomai sukurtas ir pagamintas trijų fazių aukštos įtampos 35 kV 40,5 kV vakuumo grandinės pertraukiklis su transformatoriumi yra tinkamas tarpvalstybinio energijos paskirstymo tinklams, užtikrinant saugų elektros tinklo veikimą ir užtikrinant apsaugą nuo trumpalaikio grandinės. Jis turi gerą sandarinimo našumą, jį lengva įdiegti ir prižiūrėti. Tai buvo pagyrę klientai namuose ir užsienyje.

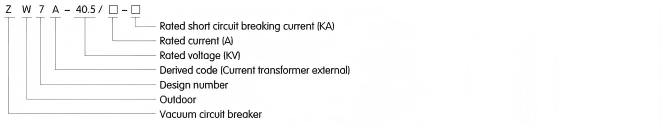

Modelis:ZW7-40.5

Siųsti užklausą

Prekės aprašymas

Produkto įvadas

„ZW7-40.5“ serijos lauko aukštos įtampos vakuuminės grandinės pertraukikliai yra skirti naudoti trijų fazių galios sistemose, veikiančiose 50 Hz, o reitingo įtampa-40,5 kV. Jie naudojami atjungti ir prijungti apkrovos srovę, perkrovos srovę ir trumpojo jungimo srovę.

Specifikacija

Nr.	Aprašymas			vienetas	duomenys
1	Įvertinta įtampa			Kv	40.5
2	Įvertintas izoliacijos lygis	1min galios dažnis atlaiko įtampą	Sausas testas	Kv	95
		1min galios dažnis atlaiko įtampą	Šlapias testas		80
		Žaibo impulsas atlaiko įtampą (smailė)			185
3	Įvertinta srovė			A	1250 ； 1600 ； 2500
4	Įvertinta trumpojo jungimo lūžio srovė			KA	20 ； 25 ； 31,5
5	Nominali operacinė seka				O-0.3S-CO-180S-CO
6	Įvertintas trumpojo jungimo lūžio ciklas			Bout	12
7	Įvertinta trumpojo jungimo uždarymo srovė (didžiausia vertė)			KA	50; 63; 80
8	Įvertinta smailė atlaiko srovę			KA	50; 63; 80
9	Įvertintas trumpojo jungimo atlaikymas srovėje			KA	20; 25; 31,5
10	Įvertinta trumpojo jungimo trukmė			S	4
11	Kreipkitės į atidarymo atstumą			Mm	22 ± 2
12	Kreipkitės į atidarymo atstumą			Mm	4 ± 1
13	Vidutinis kelionės greitis			M/s	1,5 ± 0,2
14	Vidutinis uždarymo greitis			M/s	0,7 ± 0,2
15	Kreipkitės į uždarymo atmetimo laiką			MS	≤2
16	Trijų fazių pagrindinis pertraukiklio (sub) perjungimo sinchronizacijos laiko skirtumas			MS	≤2
17	Uždarymo laikas			MS	≤150
18	Kelionės laikas			MS	≤60
19	Mechaninė gyvenimo trukmė			Bout	10000
20	Nominali veikimo įtampa - pagalbinės grandinės įtampa			V	DC110 / 220 AC110 / 220
21	Kiekvienos fazės grandinės nuolatinės srovės atsparumas (išskyrus transformatorių)			mažute	≤100
22	Svoris			Kg	800

Normali darbo aplinka

• Aplinkos oro temperatūra: viršutinė riba +40 ° C, apatinė riba -30 ° C (bendrosios sritys), -40 ° C (aukštis šaltose vietose);

• Aukštis: ≤ 1000 m (didėjant aukščiui, įvertinta izoliacijos lygis atitinkamai padidėja);

• Vakarų vėjo slėgis: ne daugiau kaip 700PA (lygi 34 m/s vėjo greičiui);

• seisminis intensyvumas: ne daugiau kaip 8 ° C;

• Taršos laipsnis: IV lygis;

• Maksimalus dienos temperatūros skirtumas: ne didesnis kaip 25 ° C

Informacija apie produktą
