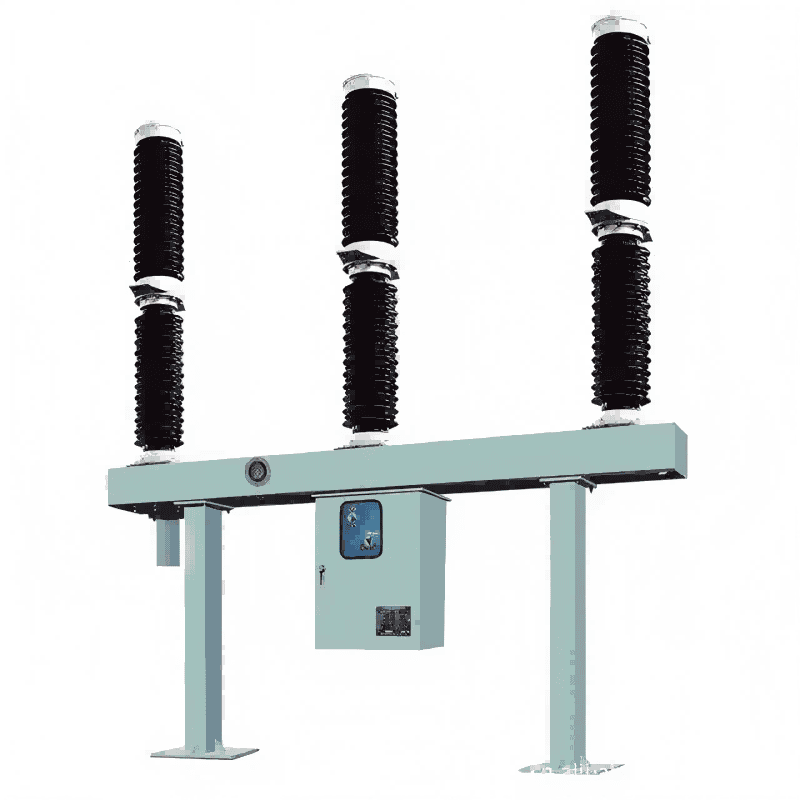

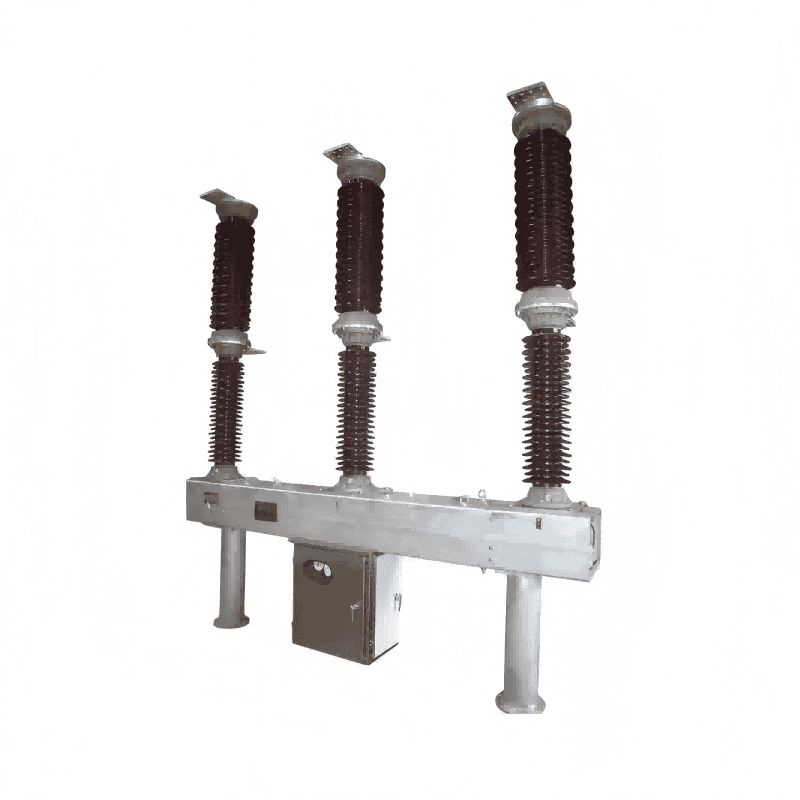

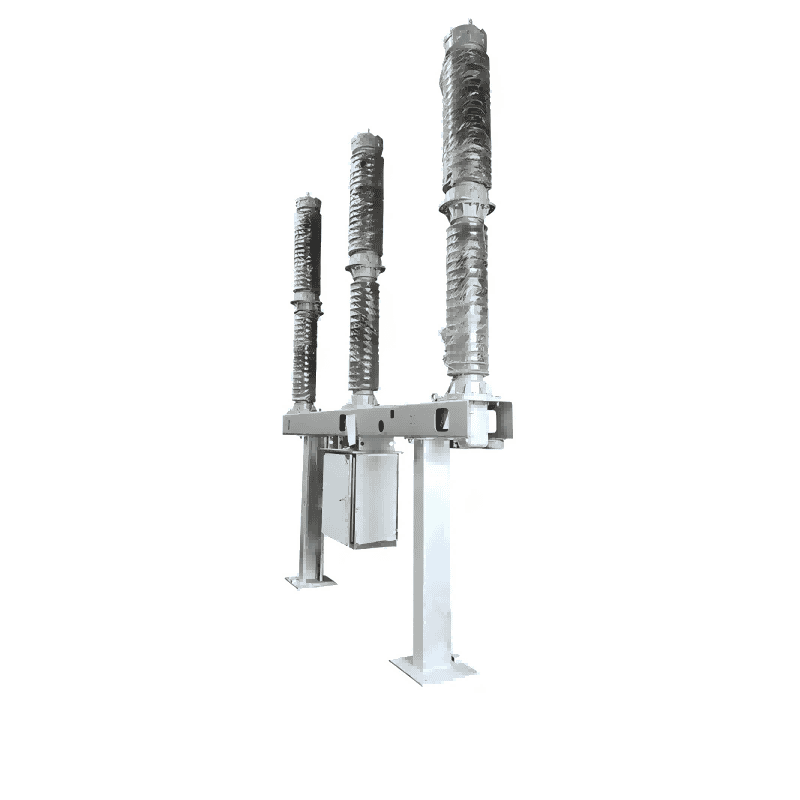

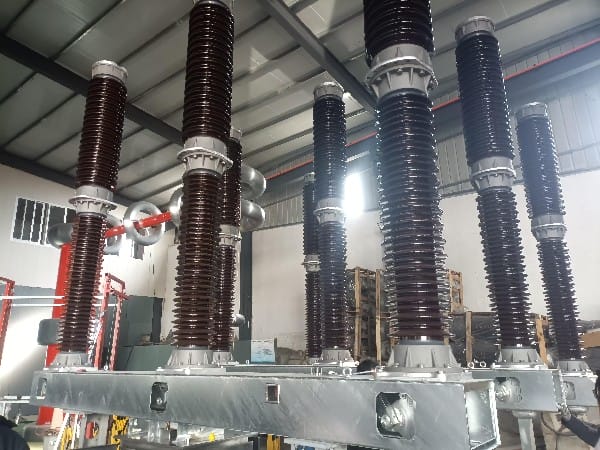

Aukštos įtampos trijų polių 220kv 330kv sf6 dujų grandinės pertraukiklis

Lugao Power Co., Ltd. turi specializuotą dirbtuvę, skirtą aukštos įtampos trijų polių 220kv 330kv sf6 dujų grandinės pertraukikliui gaminti. Jo projektavimo technologija yra pramonėje pirmaujanti. LW serijos SF6 automatiniai jungikliai naudoja vieno slėgio lanko gesinimo kamerą ir savaiminio maitinimo lanko gesinimo technologiją, naudojant sieros heksafluorido dujas kaip izoliacinę ir lanko gesinimo terpę. Atskira lanko gesinimo kamera atidarymo metu sukuria oro srautą, aušina lanką ir nutraukia srovę.

Siųsti užklausą

Prekės aprašymas

Produkto pristatymas

Aukštos įtampos trijų polių 220kv 330kv sf6 dujų grandinės pertraukikliai yra trijų polių / vieno polių AC 50Hz / 60Hz lauko aukštos įtampos elektros perdavimo ir transformavimo įranga, naudojama vardinės srovės, gedimo srovės ar perjungimo linijoms atidaryti arba išjungti, apsaugoti, valdyti ir valdyti energijos perdavimo ir paskirstymo sistemas. Jie gali atlikti atidarymo, uždarymo ir greito automatinio pakartotinio uždarymo operacijas. Nominali įtampa svyruoja nuo 45 kV iki 330 kV, o pagrindinę sistemą sudaro atraminė porcelianinė įvorė, lanko gesinimo blokas, hidraulinis / spyruoklinis veikimo mechanizmas ir išmanusis tankio valdiklis. Nepriklausoma lanko gesinimo kamera atidarymo metu sukuria suspausto oro srautą, kad efektyviai vėsintų lanką ir nutrauktų srovę. Visiškai uždara dujų cirkuliacijos konstrukcija užtikrina patikimą veikimą įvairiose aplinkose. Jie pasižymi paprasta konstrukcija, lengva ir greita priežiūra, mažu energijos suvartojimu, mažu veikimo energijos poreikiu, dideliu patikimumu, lengvu montavimu ir mažu triukšmu.

Specifikacija

Tipas	Lauke, porcelianinė įvorė
Dažnis	50Hz/60Hz
Sistemos darbinė įtampa	132kV
Nominali įtampa	145kV/220kV/330kV
Veikimo seka	O-0,3s-CO-3min-CO
Išjungimo ritinių skaičius	2
Uždarymo ritinių skaičius	1
Papildomų kontaktų skaičius:	10NO, 10NC
Gesinimo terpė	SF6
Pertraukų skaičius vienoje fazėje	1
Laikas, per kurį variklis įkrauna spyruoklę, kuri visiškai išsikrauna iki visiškai įkrautos padėties	<30Sc
Veikimo mechanizmo tipas	Spyruoklinis įkrovimas
Vardinės galios dažnio atsparumo įtampa (mažiau nei 1000 m aukštyje)	325kV
Vardinis žaibo impulsas atlaiko įtampą (mažiau nei 1000 m aukštyje)	750kV
Veikimo mechanizmas	Vieno poliaus, trijų polių
Šliaužimo amžius Atstumas	31mm/kV
Nominali pertraukimo srovė	31,5 kA/3 sek
Nominalioji srovė	3150A
Nominali trumpojo jungimo srovė	80kA didžiausia
