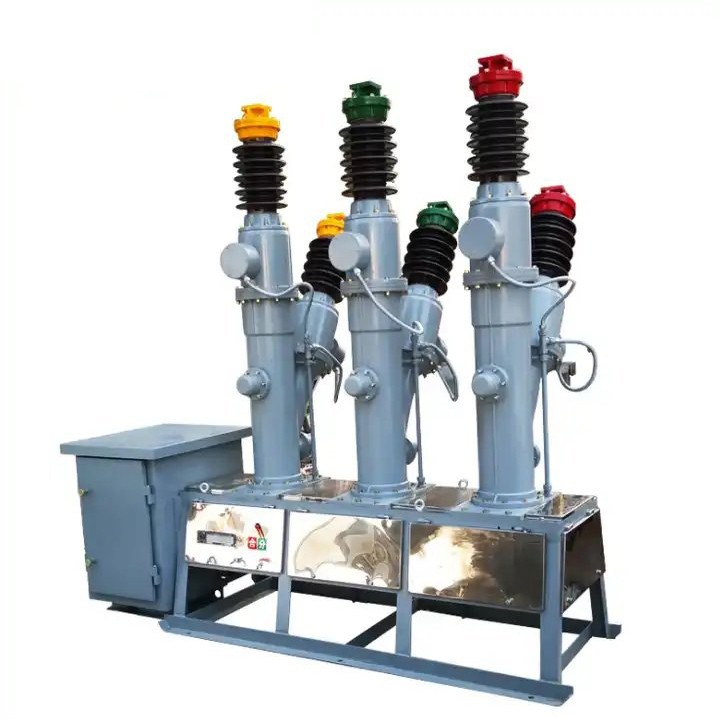

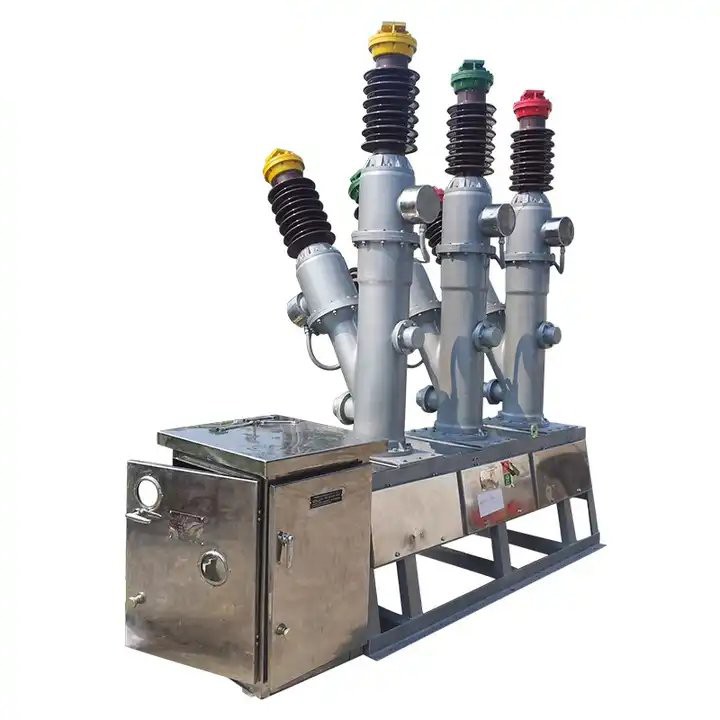

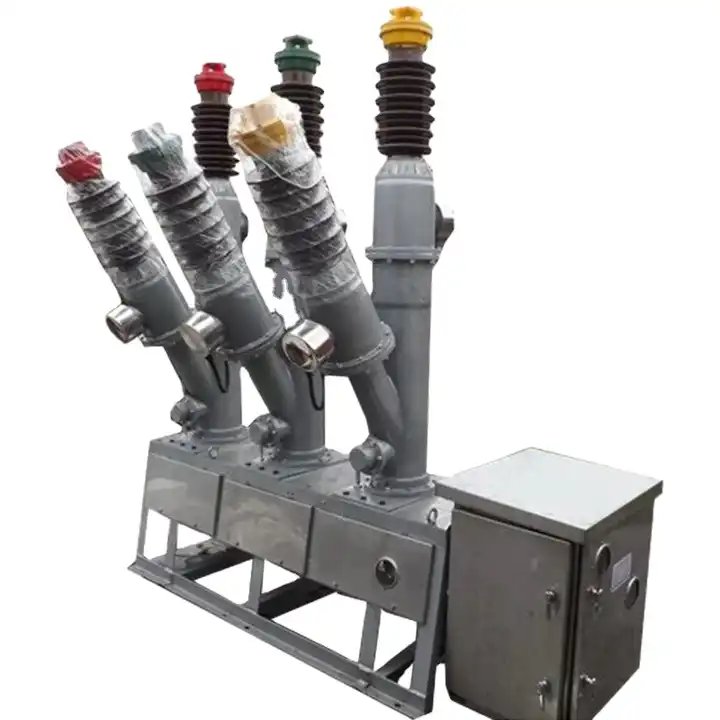

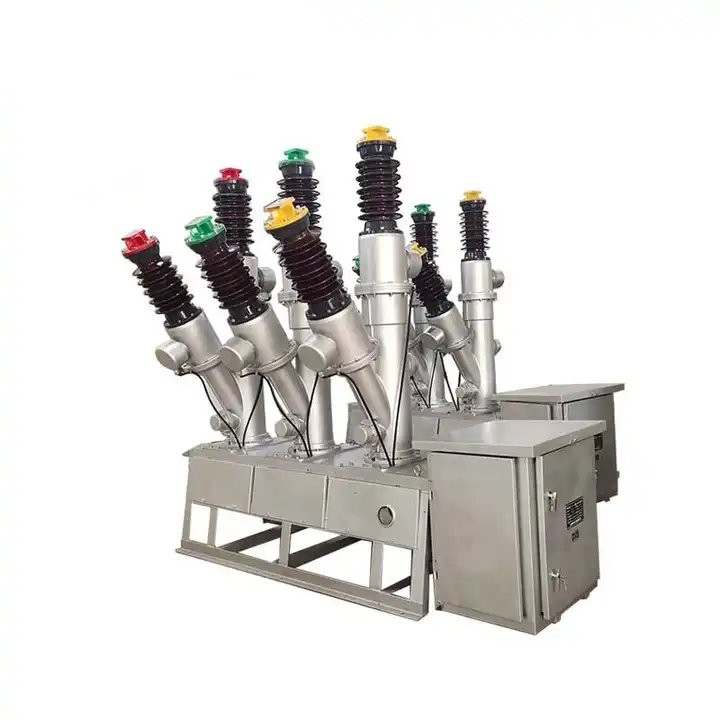

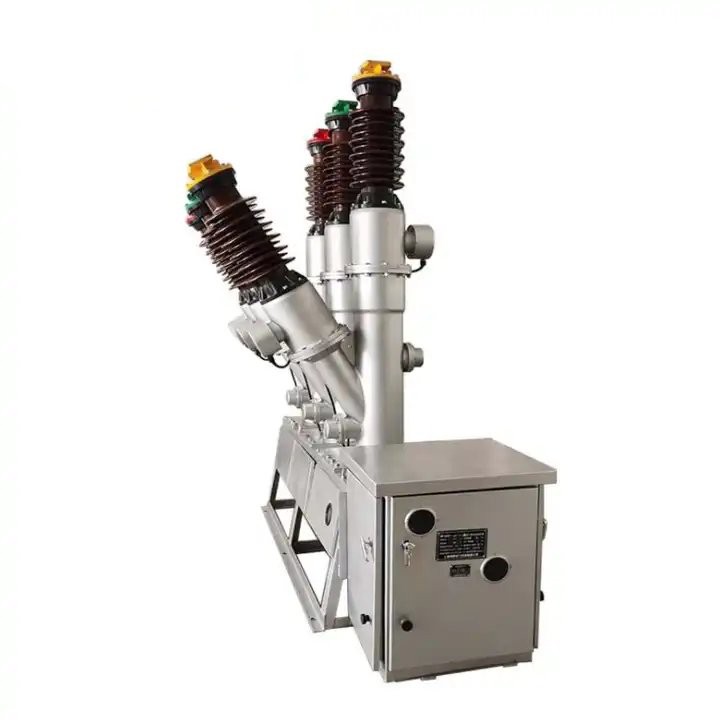

40,5 kV aukštos įtampos lauko SF6 dujų grandinės pertraukiklis

„Lugao“ yra skirtas 40,5 kV aukštos įtampos lauko SF6 dujų grandinės pertraukiklio gamintojas, SF6 dujų grandinės pertraukiklio pts - visiškai uždara struktūra, o antrinė apvija uždaroma epoksidinės dervos liejimo korpuse, kad būtų užtikrintas izoliacijos efektyvumas. „LW8-40.5Y SF6“ grandinės pertraukiklis gali pasigirti patikimu mechanizmu, kai aptarnavimo tarnavimo laikas viršija 3000 operacijų, užtikrindamas ilgalaikį patikimumą. IŠJUNGTA Mažiau nei 1%. IŠSKIRTINIAI, INTERTINIO SUMENINĖS transformatorius priima visiškai uždarą struktūrą, o antrinė apvija užklijuota epoksidinės dervos liejimu, kad būtų užtikrintas optimalus izoliacijos efektyvumas.

Siųsti užklausą

Prekės aprašymas

„Lugao“ yra 40,5 kV aukštos įtampos lauko SF6 dujų grandinės pertraukiklio tiekėjas.LW8-40.5 Lauko HV SF6 grandinės pertraukiklis yra skirtas trijų fazėms AC 50Hz Lauko aukštos įtampos elektrinės veikos 35 kV transmisijos ir paskirstymo sistemose. Jis tarnauja kontrolės ir apsaugos tikslui, taip pat gali būti naudojamas atidarant ir uždarant kontaktinius pertraukiklius ir kondensatorių bankus, turint galimybę įtraukti dabartinį transformatorių matavimo ir apsaugos funkcijoms. „Circuit Breaker“ yra aprūpintas CT14 tipo spyruoklinio veikimo mechanizmu, ir jis laikosi tiek nacionalinio standarto GB1984-89, pavadinimu „AC High Įtampos grandinės pertraukikliai“, ir „Tarptautinio elektrotechnikos komisijos standartai IEC56“, nurodytą leidinyje „didelės įtampos kintamosios srovės grandinės pertraukiklis“.

40,5 kV aukštos įtampos lauko SF6 dujų grandinės pertraukiklio darbo aplinka

1. Aukštis: ne daugiau kaip 2500; metrai; plokščiakalnis 4000 metrų;

2. Aplinkos temperatūra: -30 ° C-+40 ° C (specialūs reikalavimai -40 ° C-+40 ° C);

3. Santykinė drėgmė: dienos vidurkis yra ne didesnis kaip 95%, mėnesio vidurkis yra ne didesnis kaip 90% (25 ° C);

4. Vėjo greitis: ne daugiau kaip 35 m/s; Taršos lygis yra i; Porceliano rankovės šliaužimo atstumas yra 1050 mm (1320 mm) (nominalus šliaužimo atstumas yra ne mažesnis kaip 25 mm/kV);

5. Saulėtekis: 0,1 W/cm;

40,5 kV aukštos įtampos lauko SF6 dujų grandinės pertraukiklio specifikacija

Nr. Aprašymas		Techniniai parametrai
1	Įvertinta įtampa, kv	72.5			126	145	252
3	Įvertintas dažnis, Hz	50/60
4	Įvertinta srovė, a	1600 ~ 4000					3150 ~ 4000
	1min galios dažnis atlaiko įtampą	140		230		265	460
	Žaibo impulsas atlaiko įtampą	325		550		650	1050
5	Įvertintas trumpojo jungimo laužymas	25 ~ 40					40 ~ 63
	Dabartinis, ka
7	Įvertintas trumpojo jungimo laužymas	63 ~ 100					100 ~ 157,5
	srovė (piko), ka
8	Įvertinta trumpalaikė, s	3	3			3	3
	Įvertinta fazės lūžio srovė	10	10			10	10
	Nominalus kabelis (linija) įkrovimas	10	31.5			50	125
	lūžio srovė
	Įvertintas dujų slėgis, MPA	0,4 0,5				0.5	0.6
	Operacijos seka	O-0.3S-CO-180S-CO
	SF6 dujų nuotėkis (per metus)	≤1%
14	Pirmieji iš kelių genų	1.5		1.55		1.5	1.3
	Pagrindinės kilpos atsparumas, μω	≤40		≤45		≤45	≤50
	Šildytuvo įtampa	AC220
	Valdymo grandinės ir signalo grandinės įtampa	DC220, DC230
	Variklio įtampa	DC220, DC230

40,5 kV aukštos įtampos lauko SF6 dujų grandinės pertraukiklio funkcijos

Gamyklos šaudymas

Pakuotė
