24KV vidaus tipo atjungimo jungiklis

„LuGao“ didžiuojasi kaip specializuotas 24KV vidaus tipo atjungimo jungiklių gamintojas. GN19-12(C) patalpų aukštos įtampos atjungiklis yra kruopščiai sukurtas maitinimo sistemoms, veikiančioms esant 12 kV vardinei įtampai ir kintamajai 50/60 Hz. Jo konstrukcijoje yra CS6-1 rankinio valdymo mechanizmas, skirtas konkrečiam tikslui nutraukti ir sudaryti grandines be apkrovos. Su papildomais variantais, tokiais kaip taršos tipas, didelio aukščio tipas ir galios indikatoriaus tipas, šis jungiklis pritaikytas taip, kad atitiktų įvairius aplinkos ir eksploatacinius reikalavimus, užtikrinant optimalų veikimą ir pritaikymą įvairiuose nustatymuose.

Siųsti užklausą

Prekės aprašymas

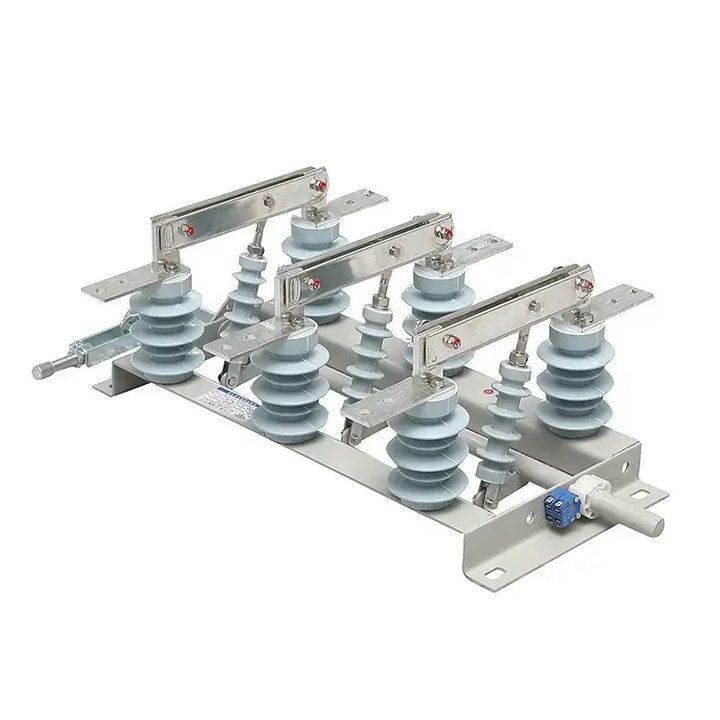

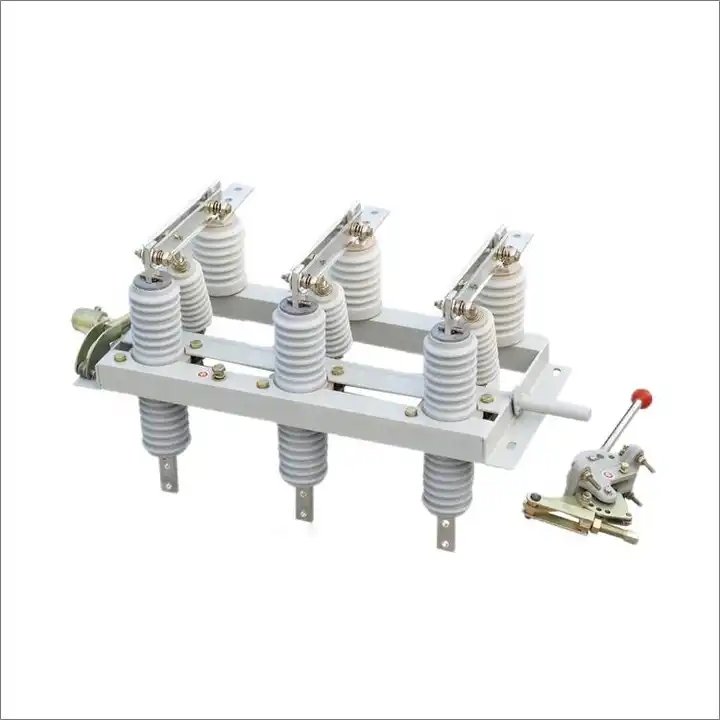

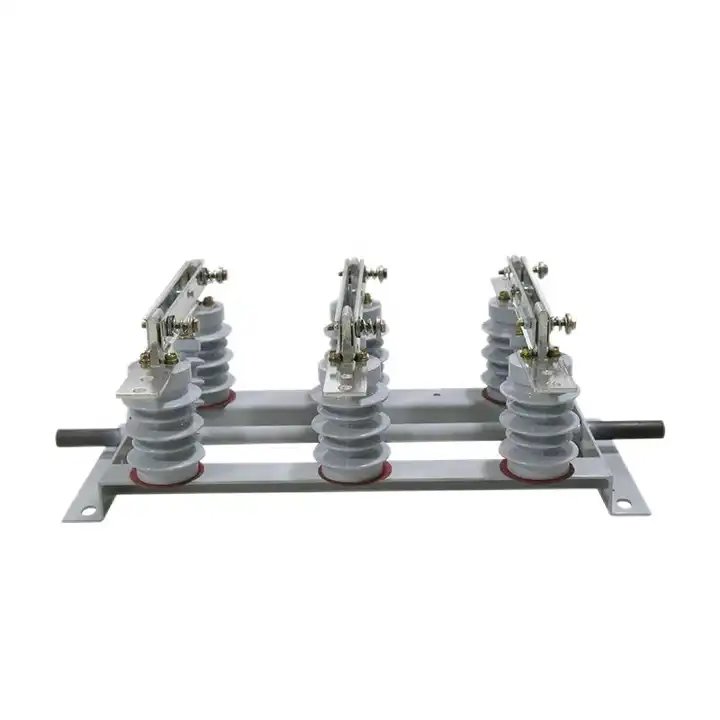

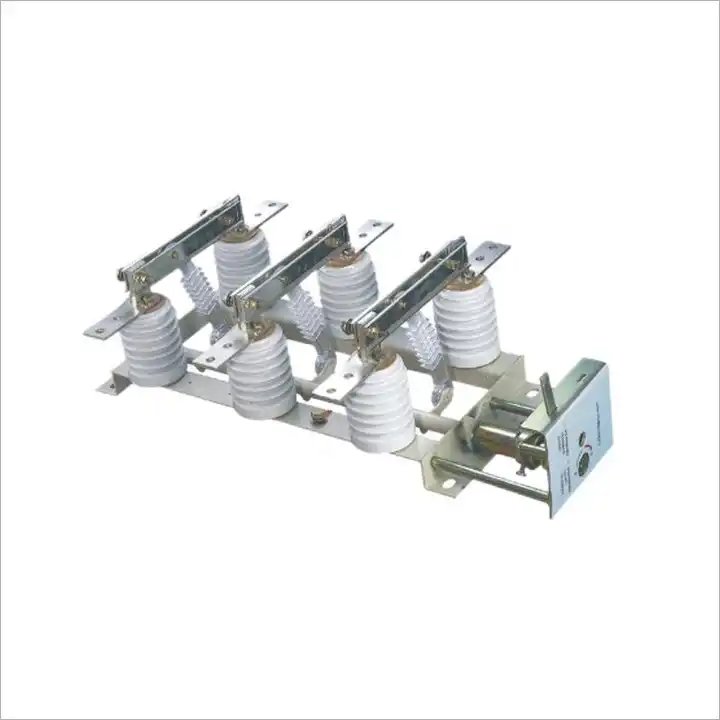

„Lugao“ yra 24KV vidinio tipo atjungimo jungiklis. GN19-12/400, 630, 1000, 1250 tipo patalpų atjungimo jungiklis turi laidžią dalį, pritvirtintą prie pagrindo dviem kolonų izoliatoriais kiekvienai fazei. (GN19-12C/400, 630, 1000, 1250 tipas turi vieną kolonų izoliatorių ir vieną porceliano korpuso izoliatorių.) Trys fazės yra išdėstytos lygiagrečiai, o laidžią dalį sudaro kontaktinių peilių ir kontaktų laikiklių (arba laidžių strypų) statiniai kontaktai. . Kiekviena kontaktinio peilio fazė yra prijungta prie surišimo izoliatoriaus vidurio, o surišimo izoliatorius sumontuotas ant veleno pagrindo. Sukliukas yra sujungtas su švaistikliu (pateikiamas vartotojo) ir CS6-1 tipo judinimo mechanizmu per rankeną.

Jungiamasis kontaktinis peilis yra pagamintas iš dviejų išpjovų varinių plokščių, padidinančių šilumos išsklaidymo plotą ir mechaninį stiprumą. Ši konstrukcija sumažina apatinę temperatūrą ir pagerina patalpų atjungimo jungiklio dinaminį stabilumą. Vienas kontaktinio peilio galas yra pritvirtintas prie kontaktinio bloko (arba ant laidžiojo strypo), naudojant varžtą (Shaw automobilis). GN19-12/1000, 1250 turi magnetinio fiksavimo plokštę, kuri padeda sustiprinti trauką tarp dviejų griovelių kontaktinių peilių esant didelei trumpojo jungimo srovei. GN19-12/400, 630 patalpų atjungimo jungikliai turi nedidelę srovės ribą, todėl nereikia magnetinės fiksavimo plokštės.

24KV vidinio tipo atjungimo jungiklio veikimo aplinka

Aplinkos temperatūra: -25°C ~ +40°C;

Aukštis: ≤1000m;

Santykinė oro drėgmė: paros vidurkis ≤95%, mėnesio vidurkis ≤90%;

Žemės drebėjimo intensyvumas: ≤8 lygis;

Montavimo vietos: nėra gaisro, sprogimo pavojaus, labai nešvaru, cheminė korozija arba stipriVibracija.

24KV vidinio tipo atjungimo jungiklio gaminio savybės

Tipas	Nominali įtampa (kV)	Nominali srovė (A)	4 s terminio stabilumo srovė (kA)	Dinaminio stabilumo srovė (kA)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
