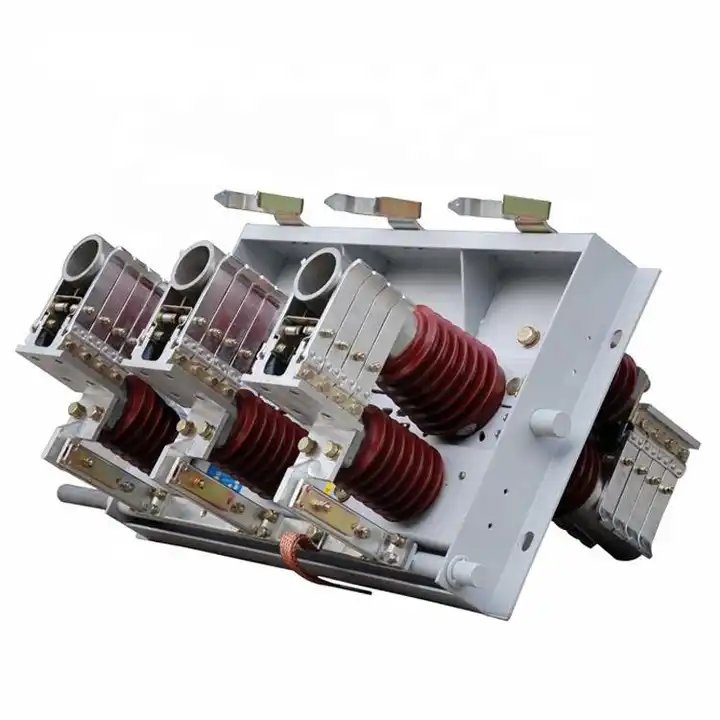

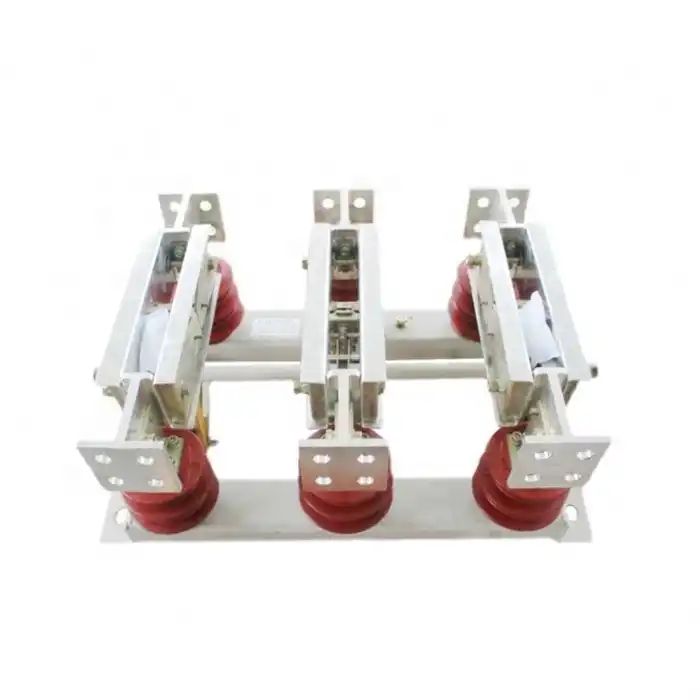

15KV vidinio tipo atjungimo jungiklis

„LuGao“ yra skirtas 15KV vidaus tipo skyriklio jungiklių gamintojui. GN22-12(C) skyriklis yra patalpose esantis aukštos įtampos skirstomasis įrenginys, skirtas naudoti elektros energijos tiekimo sistemose su trifaziu 50 Hz kintamosios srovės dažniu ir 12 kV vardine įtampa. Jo pagrindinė funkcija yra prijungti, atjungti arba perjungti linijas esant įtampos sąlygoms, kai įranga nėra apkrauta.

Siųsti užklausą

Prekės aprašymas

„Lugao“ yra 15KV vidinio tipo atjungiklių tiekėjas. GN22-12 patalpų aukštos įtampos atjungiklis tinka vardinei 10 kV įtampai, trifazei kintamajai 50 Hz, ir yra naudojamas aukštos įtampos skirstomuosiuose įrenginiuose elektros sistemoje kaip grandinės pertraukiklis. įtampos sąlygomis be apkrovos. Jungiklis pasižymi nauju, pagrįstu ir unikaliu konstrukciniu dizainu. Jame naudojamas dviejų pakopų veikimo fiksavimo metodas, užtikrinantis puikų dinaminį ir šiluminį stabilumą su maža veikimo jėga. Epoksidinės dervos, izoliatorių ir sidabruotų šepečių naudojimas kartu su naujomis medžiagomis ir procesais užtikrina gerą laidumą, kompaktišką dydį ir lengvą svorį. Išeinantys gnybtai palengvina lengvą prijungimą prie vakuuminių ir alyvos grandinės pertraukiklių, todėl sumažėja skirstomųjų spintų tūris, perėjimo jungtys ir išlaidos.

15KV vidinio tipo atjungiklio jungiklio veikimo aplinka

Montavimo būdas: montuojamas iš šono, montuojamas per vidurį

Aplinkos oro temperatūra: viršutinė riba +40C, apatinė riba -30C; ;

Aukštis virš jūros lygio: ≤2000m (jei aukštį reikia didinti, reikia atitinkamai padidinti vardinį izoliacijos lygį);

Vėjo slėgis: ne didesnis kaip 700Pa (atitinka vėjo greitį 34m/s);

Amplitudė: žemės drebėjimo intensyvumas 8 laipsniai;

Užterštumo lygis: I klasė;

Maksimalus paros temperatūros skirtumas: ne daugiau kaip 25C.

15KV vidinio tipo atjungiklio jungiklio specifikacija

daiktas		vienetas	duomenis
vardinė įtampa		kV	12
vardinis dažnis		Hz	50
vardinė srovė		A	1600-2000	2500 ~ 3150
vardinė trumpalaikė srovė		kA	40	50
vardinė didžiausia atsparumo srovė		kA	100	125
vardinė trumpojo jungimo trukmė		s	4
nominalus izoliacijos lygis	1 min maitinimo dažnio atsparumo įtampa	kV	stulpas prie stulpo ir stulpas į žemę 42 lūžis 40
	žaibo impulso atsparumo įtampa (pikiausia)	kV	tarpstulpis ir polius į žemę 75 lūžis 85
