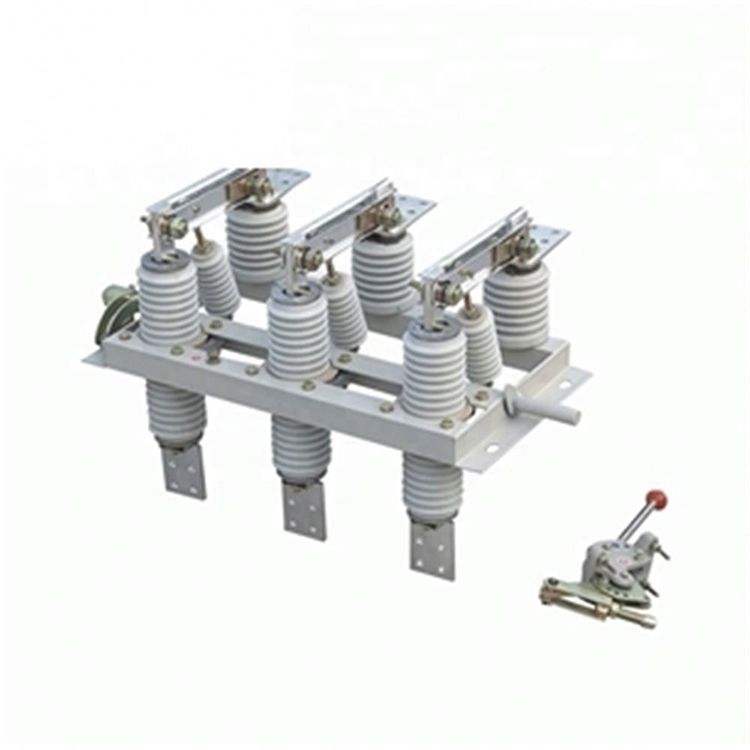

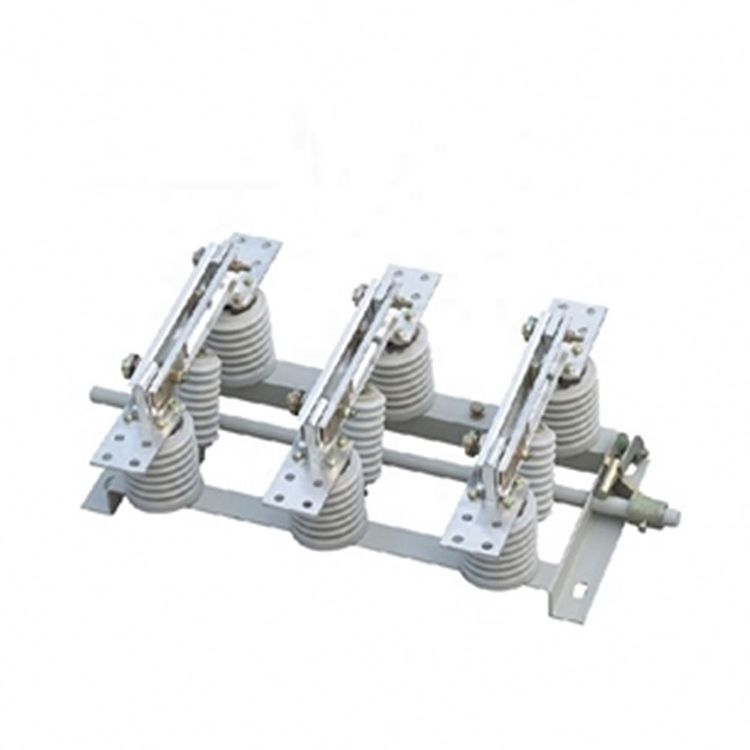

„Lugao“, pagrindinis 10KV vidaus aukštos įtampos elektros izoliacinių jungiklių gamintojas, pristato GN19-12 seriją, apimančią 400, 630, 1000 ir 1250 tipus. Šių atjungiklių laidžioji dalis yra saugiai pritvirtinta prie pagrindo per du stulpų izoliatorius. kiekviena fazė (GN19-12C/400, 630, 1000, 1250 tipai turi vieną kolonų izoliatorių ir vieną porceliano korpuso izoliatorių). Trys fazės sumontuotos lygiagrečiai, o laidžiąją dalį sudaro kontaktinių peilių ir kontaktų laikiklių (arba laidžių strypų) statiniai kontaktai. Kiekvienos fazės kontaktinis peilis yra susietas su surišimo izoliatoriaus viduriu, kuris yra sumontuotas ant veleno pagrindo. Sukliukas per rankenėlę prijungiamas prie švaistiklio (pateikiamas vartotojo) ir CS6-1 tipo judančio mechanizmo.

Jungiamasis kontaktinis peilis yra išradingai pagamintas iš dviejų varinių plokščių su įpjovomis, todėl padidėja šilumos išsklaidymo ir mechaninio stiprumo. Ši konstrukcija ne tik padidina kontaktinio peilio šilumos išsklaidymo plotą, sumažina dugno temperatūrą, bet ir pagerina mechaninį stiprumą, padidindama jungiklio dinaminį stabilumą. Vienas kontaktinio peilio galas yra pritvirtintas prie kontaktinio bloko (arba ant laidžiojo strypo), naudojant varžtą (Shaw automobilis). GN19-12/1000, 1250 kontaktų srityje yra įmontuota magnetinė fiksavimo plokštė, kuri padidina trauką tarp dviejų griovelių kontaktinių peilių esant didelei trumpojo jungimo srovei. GN19-12/400, 630 atjungimo jungikliai turi nedidelę srovės ribą, todėl nereikia magnetinės fiksavimo plokštės. Pasitikėkite „Lugao“ dėl pažangiausių ir patikimų aukštos įtampos elektros izoliavimo jungiklių sprendimų.

Veikimo aplinka

1 Aplinkos temperatūra: Viršutinė riba: +40ºC; Apatinė riba: -15ºC;

2 Aukštis neviršija 1000 m.

3 Santykinei oro drėgmei dienos vidurkis yra ne didesnis kaip 95 %, o mėnesio vidurkis ne didesnis kaip 90 %;

4 Žemės drebėjimo intensyvumas neviršija 8 laipsnių.

5 Montuojamas vietose, kuriose nėra ugnies, sprogimo rizikos, cheminės korozijos ir stiprios vibracijos.

6 Įrengimo vietoje neturi būti degių medžiagų, sprogimo rizikos, cheminės korozijos ir
