GW4 serijos 220kv lauko apkrovos pertraukos izoliacinis jungiklis

LUGAO GW4 serijos 220kv lauko apkrovos pertraukos izoliaciniai jungikliai yra dviejų kolonėlių, horizontalūs sukamieji skyrikliai, tinkami lauko aplinkai, pasižymi dideliu mechaniniu stiprumu ir puikiu atsparumu korozijai. Šie 220 kV skyrikliai pirmiausia naudojami aukštos įtampos šoninei izoliacijai pastotėse. Patikrinimo ar techninės priežiūros metu skyriklis sukuria oro izoliacinę pertrauką, užtikrinančią fizinį izoliuotos įrangos atskyrimą nuo maitinimo sistemos. Jie taip pat gali būti naudojami su įžeminimo jungikliu saugiam užraktui.

Modelis:GW4

Siųsti užklausą

Prekės aprašymas

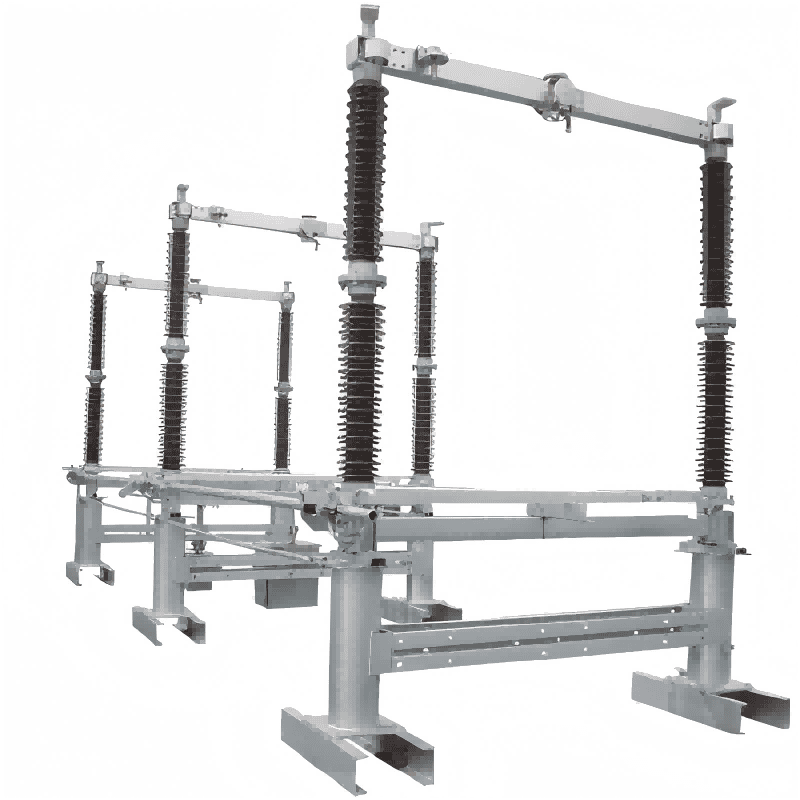

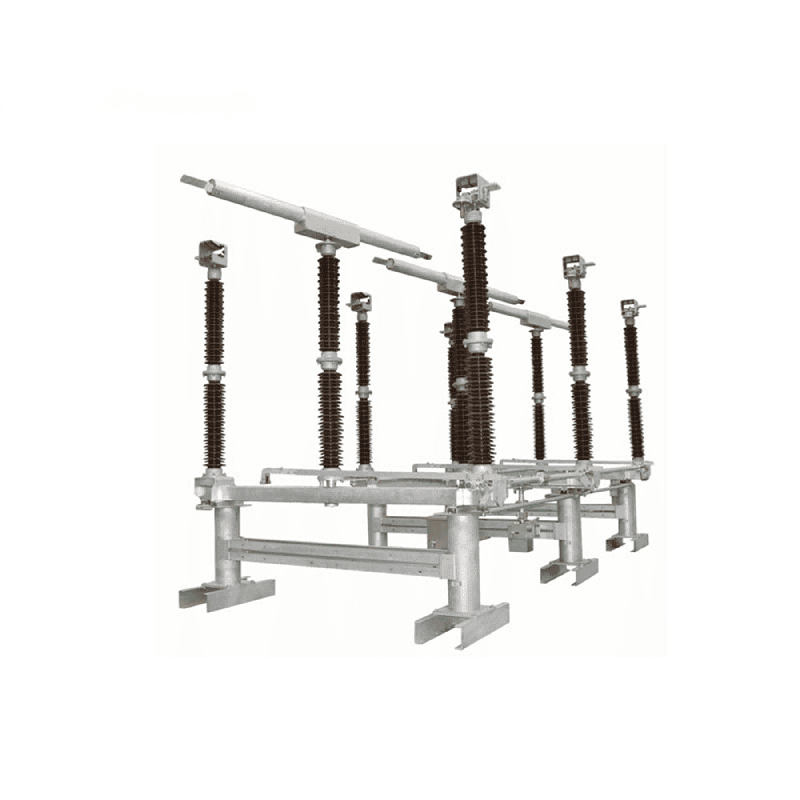

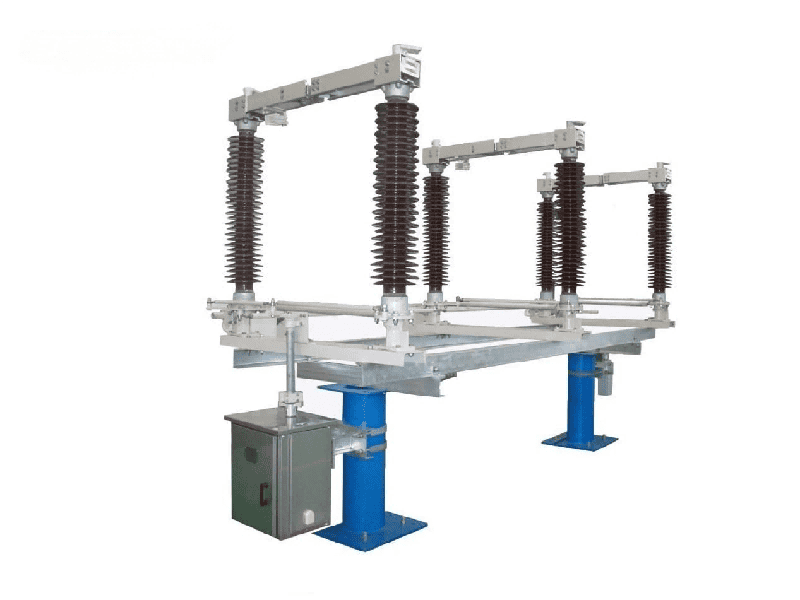

„Lugao“ GW4 dviejų kolonų horizontalus sukamasis skyriklis turi dvi izoliacines kolonas kiekvienoje fazėje, kurių kiekvienoje viršuje yra laidus strypas. Veikimo mechanizmas sukasi izoliacines kolonas, varydamas laidus strypą, kad atidarytų ir uždarytų grandinės pertraukiklį. Su Lugao galima derėtis dėl įžeminimo jungiklių pridėjimo abiejose pagrindo pusėse. Kontaktai pagaminti iš išlenktų varinių plokščių ir sumontuoti su laidžiu strypu, kad būtų lengviau prižiūrėti ir pakeisti. Tinkamas naudoti lauke, plieno paviršius karštai cinkuotas, kad būtų atsparus korozijai, užtikrinantis ilgalaikį veikimą net ir nepalankiomis oro sąlygomis. Laidus strypas pagamintas iš lengvo aliuminio lydinio, pasižymintis dideliu šilumos išsklaidymo plotu ir dideliu stiprumu.

GW4 serijos 220kv lauko apkrovos pertraukos izoliacinis jungiklis yra įvairių įtampų. Susisiekite su Lugao dėl tinkamos konfigūracijos jūsų konkrečiai programai.

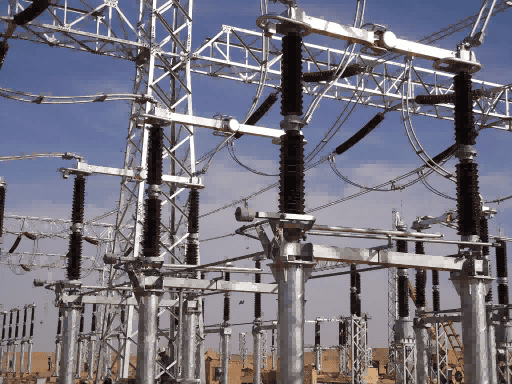

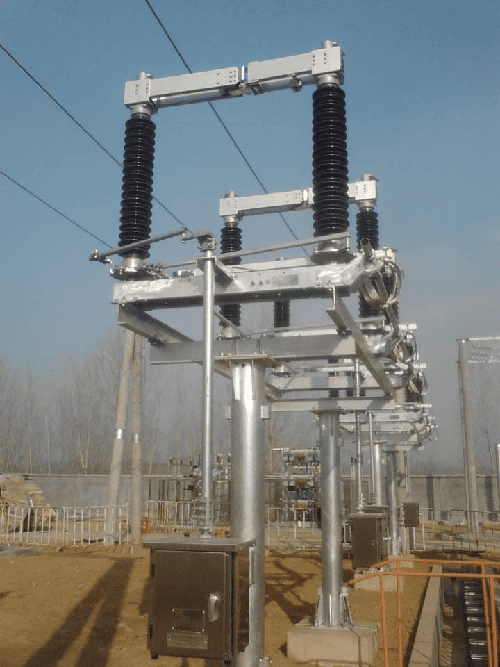

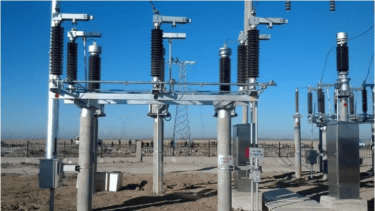

Naudojimo scenarijai

Techniniai parametrai

	Vienetas	GW4-126	GW4-145	GW4-252	GW4-420
Nominali įtampa	KV	126	145	252	420
Vardinis dažnis	Hz	50	50\60	50\60	50\60
Nominali srovė	A	1250–4000	1250–4000	1250–4000	1250–4000
Nominali trumpalaikė srovė ir trukmė	KA/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Vardinė didžiausia atsparumo srovė	KA	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
