132KV lauko aukštos įtampos atjungimo jungiklis

„LuGao“ išdidžiai pirmauja kaip atsidavęs 132KV lauko aukštos įtampos atjungiamųjų jungiklių gamintojas. Ši esminė įranga, specialiai sukurta naudoti lauke trifazėse kintamos srovės 50 Hz elektros sistemose, efektyviai įjungia arba išjungia aukštos įtampos grandines tuščiosios eigos sąlygomis. Tai palengvina sklandų grandinės įkrovimą arba perkėlimą, o taip pat atlieka svarbų vaidmenį atjungiant srovę nuo šynos, pertraukiklio ar kitos aukštos įtampos elektros įrangos grandinės priežiūros metu. „LuGao“ atsidavimas naujovėms ir patikimumas atsispindi aukštos įtampos atjungiamųjų jungiklių srityje. Pasirinkite LuGao, jei norite drąsių pažangų, iš naujo apibrėžiančių našumo standartus.

Siųsti užklausą

Prekės aprašymas

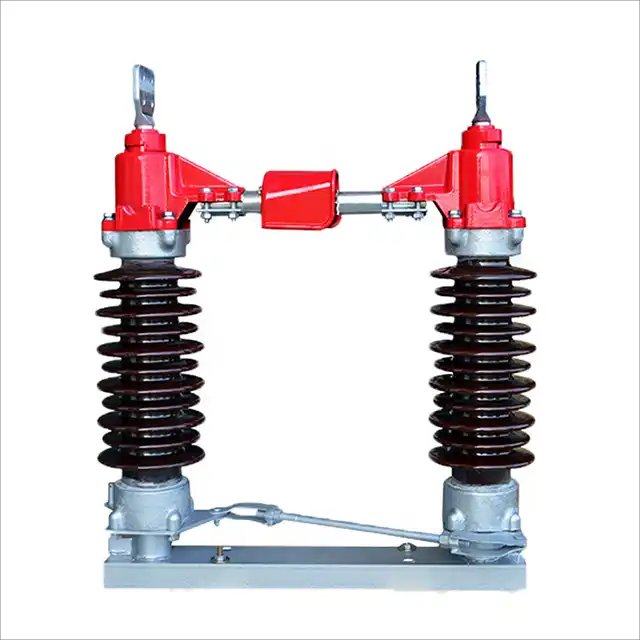

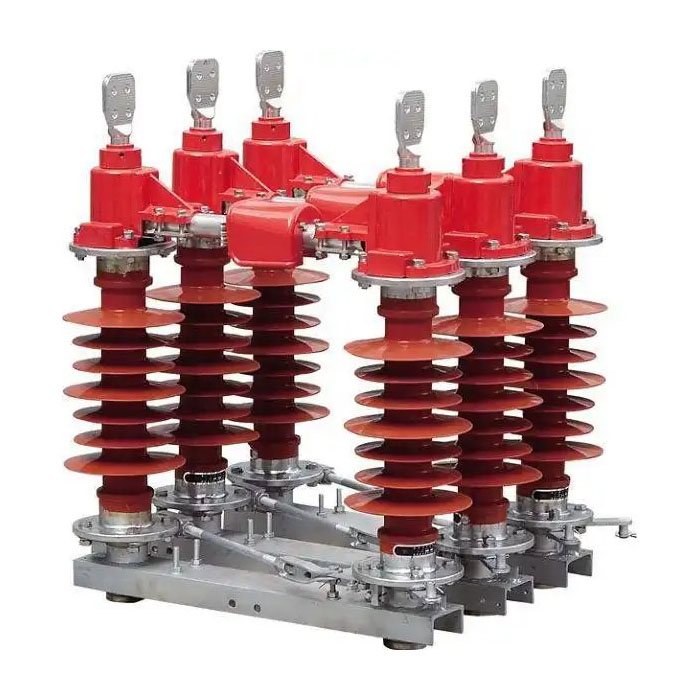

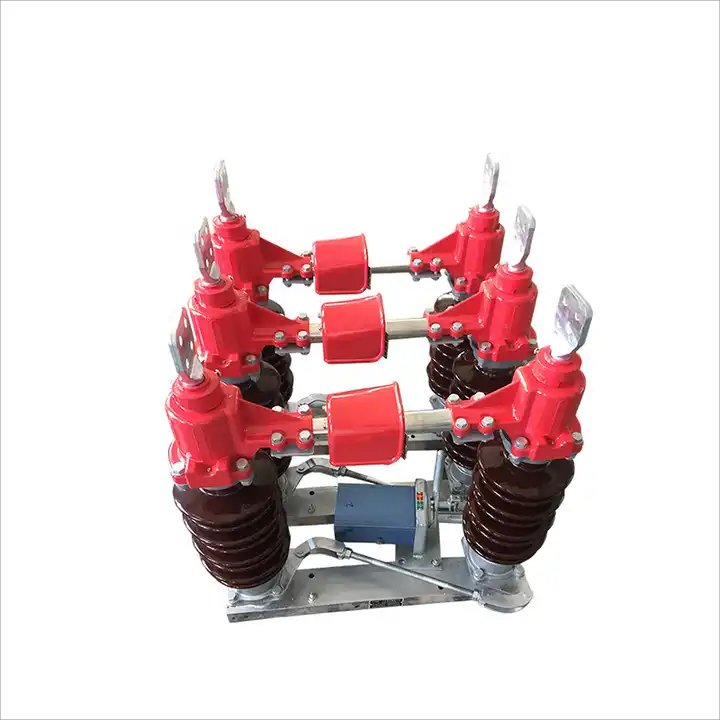

Lugao yra 132KV lauko aukštos įtampos atjungimo jungiklis. GW4 lauko atjungimo jungiklis susideda iš pagrindo, izoliacinio statramsčio, laidžios dalies ir veikimo mechanizmo. Kiekviename stulpelyje yra du stulpai, o viršutiniame kiekvieno stulpo gale yra laidus peilis. Peilio kontaktai yra dviejų stulpų viduryje. Apatiniuose stulpų galuose sumontuotos guolių įvorės. Varomas valdymo mechanizmo, peilį galima pasukti horizontaliai 90°, kad atitiktų atidarymo ir uždarymo reikalavimus. Lauko atjungimo jungiklis skirtas naudoti trifazėse AC 50Hz elektros sistemose aukštos įtampos grandinei įjungti/išjungti, kai grandinėje nėra apkrovos, leidžiančios įkrauti arba perduoti grandinę. Jis taip pat naudojamas atjungti srovę nuo šynos, pertraukiklio ar bet kurios kitos aukštos įtampos elektros įrangos grandinės priežiūros metu.

Lu Gao 132KV lauko aukštos įtampos atjungimo jungiklio veikimo aplinka

1. Aukštis: ne daugiau kaip 3000 m;

2. Aplinkos oro temperatūra: viršutinė riba 40C, apatinė -25C;

3. Vėjo greitis ne didesnis kaip 35m/s;

4. Žemės drebėjimo intensyvumas didesnis nei 8 laipsniai;

5. Užterštumo lygis neviršija II klasės;

6. Ledo dangos storis ne didesnis kaip 10mm;

7. Montavimo vietoje neturi būti degių ir sprogių pavojų, cheminės korozijos ir stiprios vibracijos.

Lu Gao 132KV lauko aukštos įtampos atjungimo jungiklio specifikacija

Tipas		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
Nominali įtampa kV		40.5	72.5	126	126	145
Nominali srovė A		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
Trumpalaikė atsparumo srovė (rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40(46)	40(46)	40(46)		40(46)
Didžiausia atsparumo srovė (peak) kA		50 80	50 80	50 80	50 80	50 80
		100 (104)	100 (104)	100 (104)		100 (104)
Vardinė trumpalaikė galios dažnio atsparumo įtampa ( rms ) kV	kiekvienam	80	140	185	185	275
				-230
	tarp pertraukų	110	160	210	210	315
				-265
Apšvietimo impulsų atsparumo įtampa ( piko ) kV	kiekvienam	185	325	450	450	650
				-550
	tarp pertraukų	215	375	520	550	750
				-630
Horizontali gnybto N jėga		550	735-750	1000	1000	1500
		-750
Stulpelio svoris kg		80	200	240	300	3
