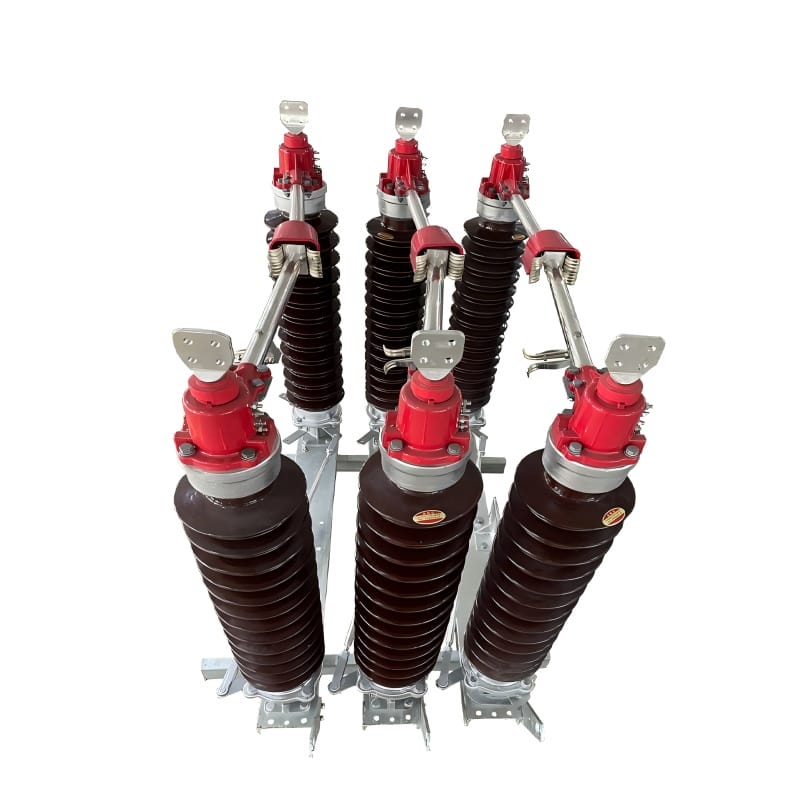

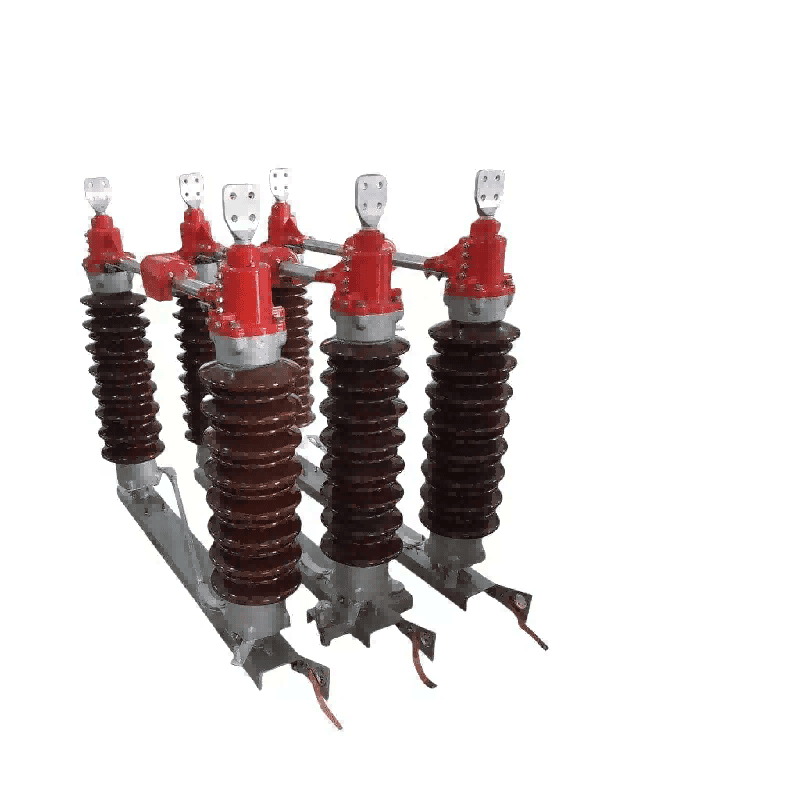

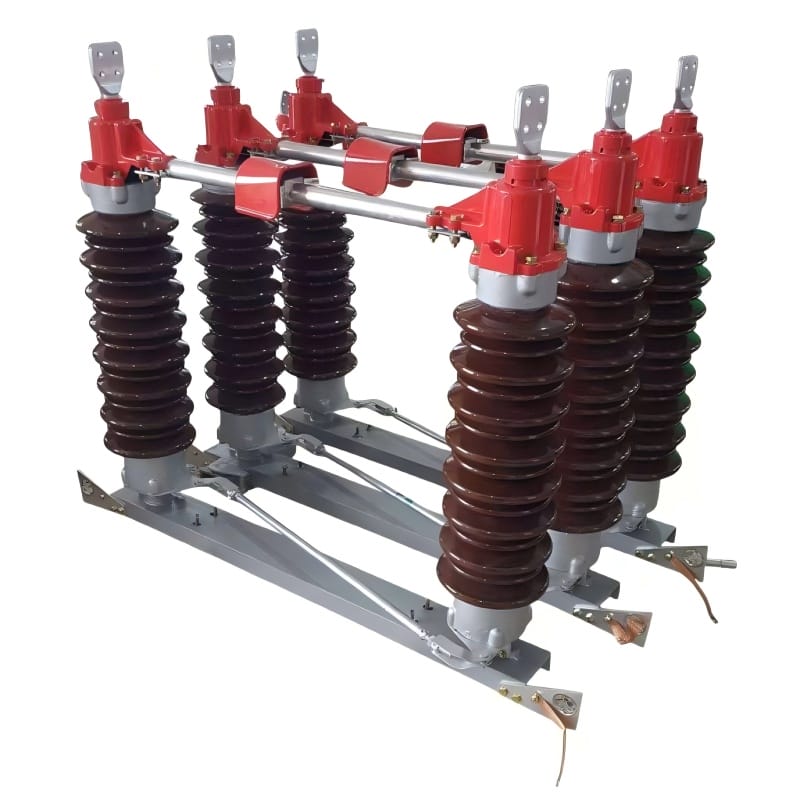

GW4 serijos 110KV 150KV lauko aukštos įtampos elektros atjungiklis

„Lugao“ GW4 serijos 110KV 150KV lauko aukštos įtampos elektros atjungimo jungiklius lengva valdyti, montuoti ir prižiūrėti. Jie naudojami aukštos įtampos grandinėms prijungti arba atjungti esant apkrovai. Jie taip pat gali būti naudojami tokiuose scenarijuose kaip įeinančių ir išeinančių linijų izoliavimas pastotėse. „Lugao“ turi galimybę greitai juos masiškai gaminti, kad patenkintų klientų poreikius.

Modelis:GW4

Siųsti užklausą

Prekės aprašymas

„Lugao“ GW4 serijos 110KV 150KV lauko aukštos įtampos elektros atjungiklis turi dviejų stulpelių horizontalią sukamąją struktūrą, leidžiančią atidaryti ir uždaryti horizontaliai sukant. Operatoriai gali lengvai valdyti jungiklį be sudėtingų procedūrų. Galimas valdymas elektra arba rankiniu būdu, jis yra trijų skirtingų konfigūracijų: neįžemintas, vienkartinis ir dvigubas. Jis gali būti integruotas su statinio kontakto įžeminimo jungikliu, kad būtų padidintas saugumas. Jis idealiai tinka naudoti lauke ir gali veikti net esant blogam orui. Pinta varinė viela sujungia gnybtus su aliuminio lydinio komponentais, užtikrinant puikų atsparumą oksidacijai.

GW4 serija yra įvairių įtampų. Susisiekite su Lugao dėl tinkamos konfigūracijos jūsų konkrečiai programai.

Veikimo aplinka

1. Aplinkos temperatūra: -30°C-+40°C;

2. Aukštis: ne daugiau kaip 2000m (gali būti tiekiami gaminiai su specialiais reikalavimais);

3. Vėjo greitis: ne daugiau 34m/s;

4. Montavimo vietoje neturi būti degių medžiagų, sprogimo pavojaus, cheminės korozijos ir stiprios vibracijos;

5. Stulpo izoliatoriaus taršos lygis: įprastas tipas yra 0, o anti-taršų tipas yra II lygis.

Techniniai parametrai

Projektas	Aprašymas
Nominali įtampa	145kV
Nominali srovė	2000A
Vardinė didžiausia atsparumo srovė	100kA
3 s vardinė trumpalaikė efektyvioji srovės atlaikymo vertė	40kA
Vardinis dažnis	50 Hz
Terminalo vardinė tempimo jėga	Išilginis	1000 N
	Horizontalus	750N
	Vertikalus	1000 N
Vardinis izoliacijos lygis	Vardinė trumpalaikė galios dažnio atlaikymo įtampos efektyvioji vertė	Į žemę	275kV
		Per pertrauką	315kV
	Žaibo impulso atsparumo didžiausios įtampos vertė	Į žemę	650kV
		Per pertrauką	750kV
Palaikykite izoliatoriaus šliaužimo santykį	III	25mm/kV
	IV	31mm/kV
Atraminis izoliatorius, apsaugantis nuo lenkimo, lūžimo apkrova	6000 N
Mechaninis gyvenimas	3000 kartų
Vieno smūgio svoris	300 kg
Atidarymo ir uždarymo perjungimo srovė	1600
Įžeminimo jungiklio indukcinės srovės perjungimo galimybių bandymas	Elektromagnetinis suderinamumas	Nominali indukcinė srovė: 80A
		Nominali indukcinė įtampa: 2kV
	Statinis suderinamumas	Nominali indukcinė srovė: 2A
		Nominali indukcinė įtampa: 6kV
