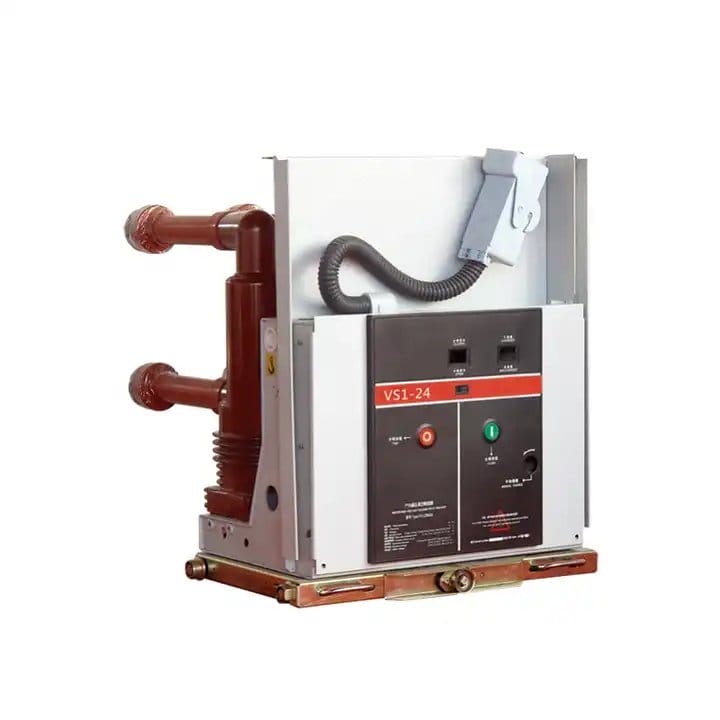

630A vidaus HV vakuuminis grandinės pertraukiklis

„LiuGao“ didžiuojasi kaip specialus patalpų vakuuminių grandinės pertraukiklių gamintojas, siūlantis 630A vidaus HV vakuuminį grandinės pertraukiklį su įmontuotais poliais. Šie automatiniai jungikliai, specialiai sukurti naudoti trifazėse kintamos srovės 50 Hz vidaus elektros paskirstymo sistemose, yra specialiai skirti 24 kV įtampai. Pagrindinė jų funkcija yra apsaugoti ir valdyti elektros įrangą įvairiose vietose, įskaitant pramonės ir kasybos įmones, elektrines ir pastotes. VS1-24 grandinės pertraukikliai atlieka pagrindinį vaidmenį užtikrinant elektros sistemų saugą ir patikimumą, greitai pertraukiant grandinę gedimų ar neįprastų sąlygų atveju. Pasirinkite LiuGao pažangiems sprendimams, kurie iš naujo apibrėžia patalpų vakuuminių grandinės pertraukiklių standartus.

Siųsti užklausą

Prekės aprašymas

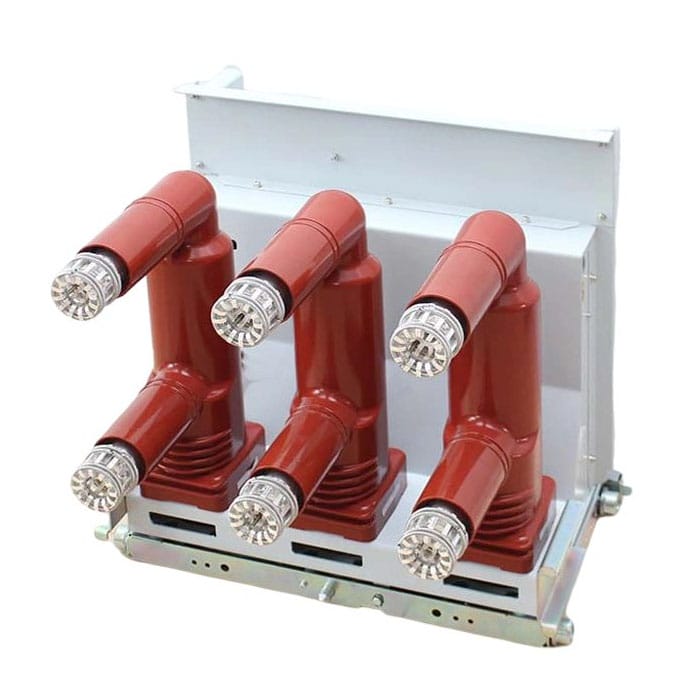

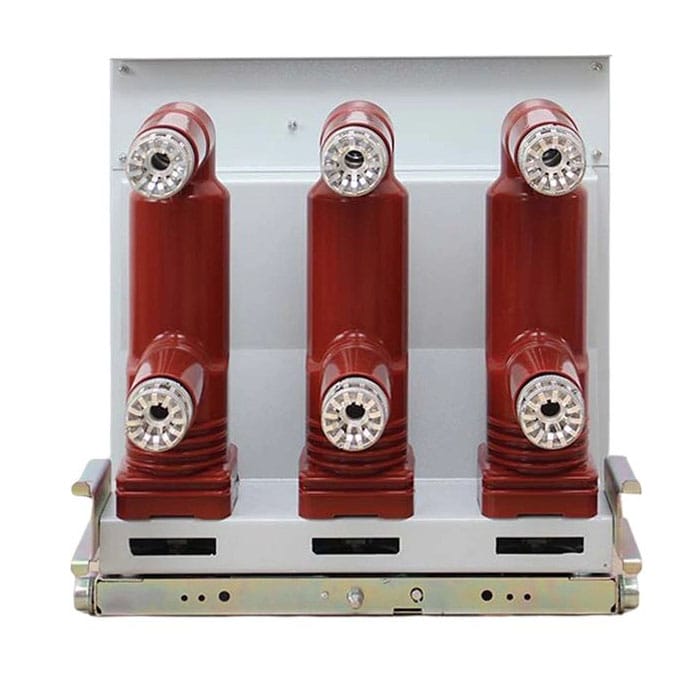

„Liugao“ yra 630A vidaus HV vakuuminių grandinės pertraukiklių tiekėjas. VS1-24 serijos patalpų vakuuminiai grandinės pertraukikliai su įterptais poliais naudoja įterptųjų polių konstrukciją pagrindinei laidžiajai grandinei. Ši naujoviška konstrukcija žymiai pagerina izoliaciją, mechaninį patikimumą ir lūžimo charakteristikas, todėl eksploatacija nereikalauja priežiūros ir pailgėja mechaninis bei elektrinis tarnavimo laikas. Vakuuminis grandinės pertraukiklis atitinka tiek nacionalinius, tiek IEC standartus, todėl jo našumas yra M-E2-C2.

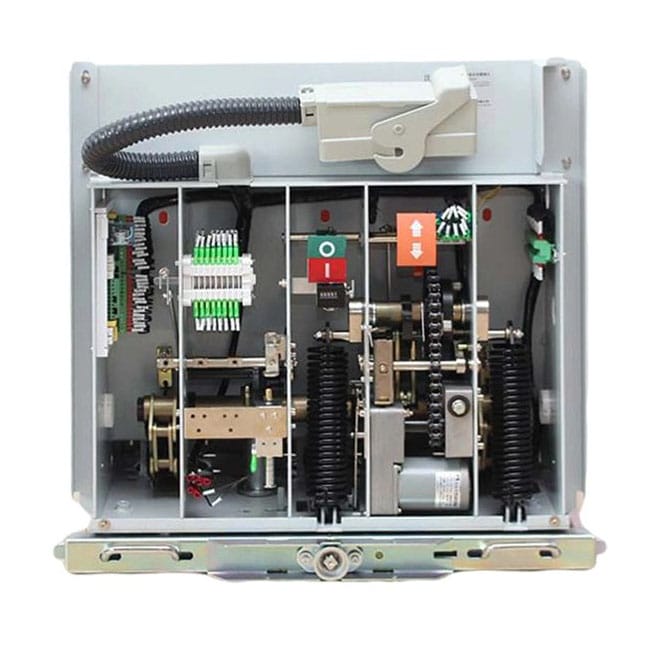

Sukurtas suderinamumui su skirstomaisiais įrenginiais, tokiais kaip KYN28-24(GZS1), šis gaminys tinkamas stacionariai. Vakuuminis grandinės pertraukiklis veikia pagal principą, kad, per valdymo mechanizmą atsivėrus judantiems ir statiniams kontaktams, tarp jų susidaro lankas. Aukštos temperatūros kontaktinių paviršių lakavimas sukuria magnetinį lauką, greitai išstumdamas lanką išilgai kontaktinio paviršiaus tangentinės krypties. Metalo garai kondensuojami ant metalinio cilindro (skydo), o lankas natūraliai užgęsta, kai kerta nulį, todėl greitai atsistato terpės stiprumas.

Be patikimo veikimo, VS1-24 serija idealiai tinka naudoti pramonėje, kasybos įmonėse, elektrinėse ir pastotėse. Įterpta stulpo konstrukcija užtikrina didesnį izoliacijos patikimumą ir efektyvias lūžimo galimybes. Šis patalpų vakuuminis grandinės pertraukiklis, įmontuotas į skirstomuosius įrenginius, yra tvirtas sprendimas elektros įrangos apsaugai ir valdymui įvairiose aukštos įtampos aplinkose.

630A vidaus HV vakuuminio grandinės pertraukiklio veikimo aplinka

1. Aplinkos oro temperatūra: viršutinė riba +40 laipsnių, apatinė riba -40 laipsnių;

2. Aukštis virš jūros lygio: ≤2000m (jeigu aukštis padidės, atitinkamai bus padidintas vardinis izoliacijos lygis);

3. Vėjo slėgis: ne didesnis kaip 700Pa (atitinka 34m/s vėjo greitį);

4. Žemės drebėjimo intensyvumas: ne daugiau kaip 8 laipsniai;

5. Užterštumo lygis: Ⅳ lygis;

6. Maksimalus paros temperatūros skirtumas: ne daugiau kaip 25 laipsniai;

7. Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, o mėnesio vidurkis ne didesnis kaip 90%;

8. Vietos, kuriose nėra degumo, sprogimo pavojaus, cheminės korozijos ir stiprios vibracijos.

630A vidaus HV vakuuminio grandinės pertraukiklio specifikacija

Skaičius	Parametras		Vienetas	Vertė
1	Nominali įtampa		kV	24
2	Vardinis izoliacijos lygis	Nominali trumpalaikio maitinimo dažnio atsparumo įtampa (1 min.)	kV	65, 79
		(tarpfazė, santykinis įžeminimas, lūžis)
		Vardinė žaibo impulsų atlaikymo įtampa	kV	125, 145
		(fazė, fazė, prievadas)
3	Vardinis dažnis		Hz	50
4	Nominali srovė		A	630, 1250, 1600,
				2000, 2500, 3150
5	Nominali trumpojo jungimo pertraukimo srovė		kA	20, 25, 31,5
6	Vardinis trumpalaikis 4s atlaiko srovę			20, 25, 31,5 d
7	Nominali trumpojo jungimo srovė			50, 63, 80
8	Vardinė didžiausia atsparumo srovė			50, 63, 80
9	Nominali operacijų seka			O-0,3s-CO--180s-CO
10	Nominali trumpojo jungimo srovės nutraukimo trukmė		laikas	20
11	Nominali laido įkrovimo trūkimo srovė		A	31.5
12	Nominali vieno kondensatoriaus bloko trūkimo srovė		A	630
13	Vardinė kondensatoriaus bloko trūkimo srovė		A	400
14	Mechaninis gyvenimas		laikas	10000
15	Judantys ir statiniai kontaktai leidžia sukaupti susidėvėjimo storį		mm	3
