40.5KV automatinis užsidarantis vakuuminis grandinės pertraukiklis 40.5KV

„LiuGao“ didžiuojasi kaip pirmaujantis patalpų vakuuminių grandinės pertraukiklių gamintojas, turintis 40,5 KV automatinį užsidarantį vakuuminį grandinės pertraukiklį 40,5 KV – patalpų aukštos įtampos elektros prietaisą, kurio vardinė įtampa yra 40,5 kV, veikiantį trifaziu 50 Hz kintamosios srovės dažniu. Šis pertraukiklis, pritaikytas pramonės ir kasybos įmonėms, pastotėms, perdavimo ir paskirstymo sistemoms, užtikrina patikimą valdymo ir apsaugos perjungimą. Išskirtinis pritaikymas metalurgijoje ir elektros lankinio plieno gamyboje, kur būtinos dažnos operacijos, išskiria jį. LiuGao, atitinkantis GB 1984-89 „AC High Voltage Circuit Breaker“ standartą, kviečia jus išbandyti pažangiausius sprendimus, kurie iš naujo apibrėžia patalpų vakuuminių grandinės pertraukiklių patikimumą ir našumą.

Siųsti užklausą

Prekės aprašymas

„LiuGao“ yra specialus patalpų vakuuminių grandinės pertraukiklių gamintojas. ZN23-40.5 vakuuminiai grandinės pertraukikliai yra patalpose esantys aukštos įtampos elektros paskirstymo įrenginiai, skirti 40,5 kV vardinei įtampai ir veikia trifaziu 50 Hz kintamosios srovės dažniu. Juos galima sklandžiai integruoti su JYN1-35 ir GBC-35 skirstomaisiais įrenginiais. Šie automatiniai jungikliai puikiai tinka valdyti ir apsaugoti elektros perdavimo ir paskirstymo sistemas tokiose patalpose kaip elektrinės ir pastotės. Ypač jie puikiai tinka dažnai atliekamoms operacijoms, pavyzdžiui, metalurgijos ir lankinio plieno pramonėje.

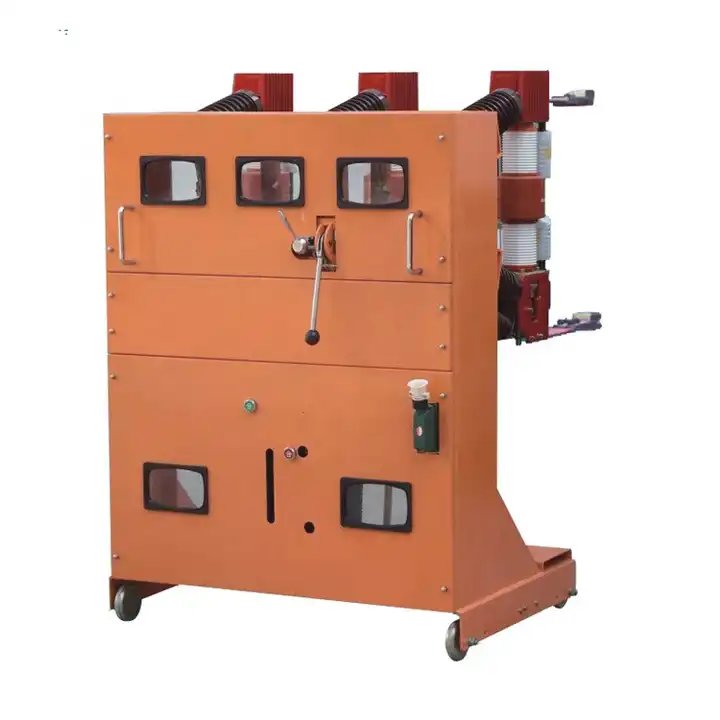

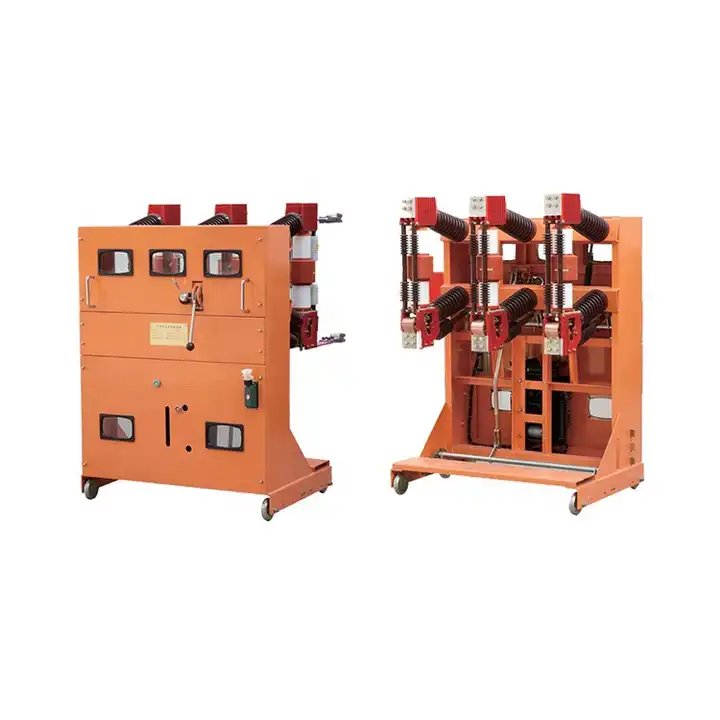

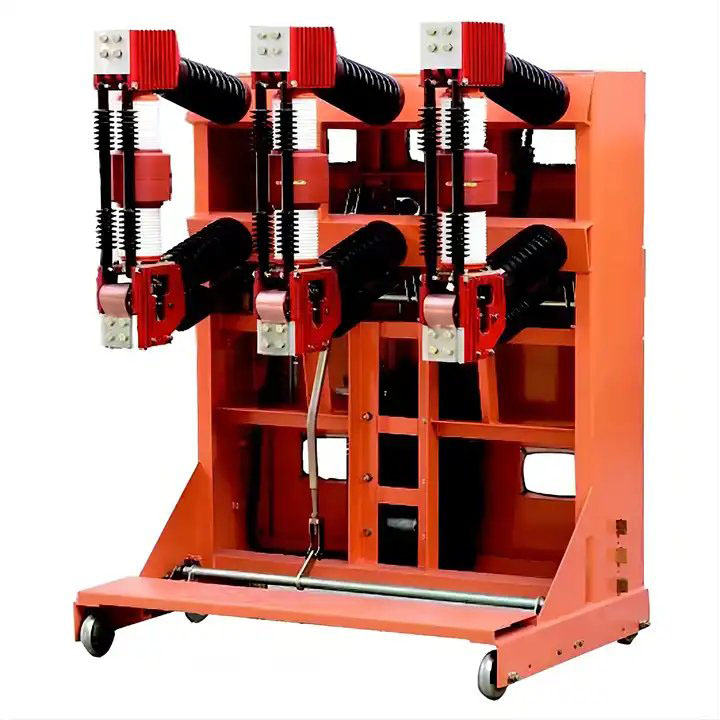

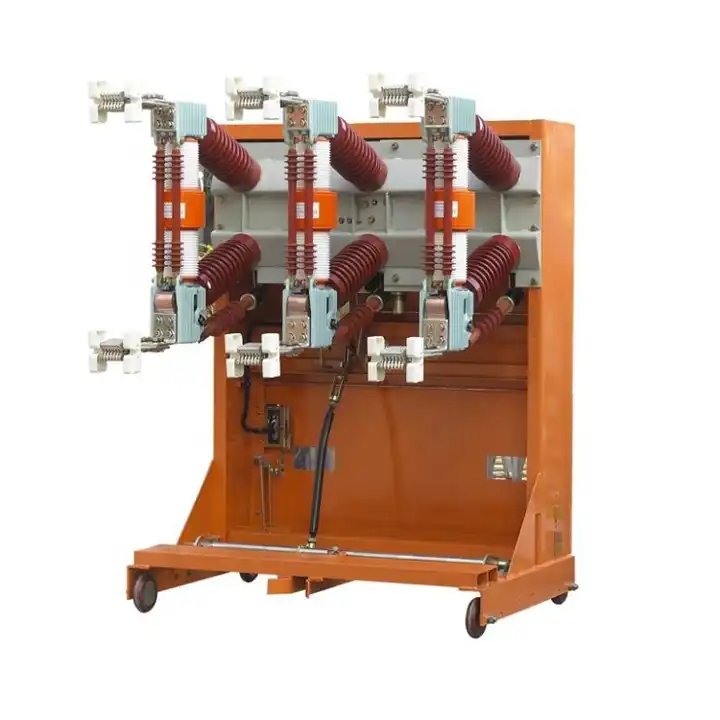

ZN23-40.5 vakuuminiai grandinės pertraukikliai, pasižymintys rankinio vežimėlio tipo dizainu, gali pasigirti gerai apgalvota struktūra, kad būtų lengviau prižiūrėti. Juose yra arba CD10-Ⅱ elektromagnetinis valdymo mechanizmas, arba CT19-BN spyruoklinis valdymo mechanizmas. Šie pertraukikliai yra specialiai sukurti montuoti aukštos įtampos skirstomuosiuose įrenginiuose, tokiuose kaip GBC-40.5, JYN1-40.5 ir kitose aukštos įtampos spintelėse.

40,5 KV automatinio uždarymo vakuuminis grandinės pertraukiklis 40,5 KV darbo aplinka

1. Viršutinė aplinkos oro temperatūros riba ne aukštesnė kaip +40"C, o apatinė ne žemesnė kaip -10°C (sandėliavimas ir transportavimas -30°C temperatūroje leidžiamas):

2. Teritorijose, kuriose aukštis virš jūros lygio neviršija 1000m, kai gaminys naudojamas 7,2kV sistemoje, taikomas aukštis gali būti padidintas iki 3000m;

3. Santykinė oro drėgmė: paros vidurkis ne didesnis kaip 95%, o mėnesio vidurkis ne didesnis kaip 90%;

4. Sočiųjų garų slėgis: paros vidutinė vertė ne didesnė kaip 2,2x 103 MPa, mėnesio vidutinė vertė ne didesnė kaip 1,8x 103 MPa, o drėgmės laikotarpiu smarkiai nukritus temperatūrai gali susidaryti kondensatas;

5. Montavimo vietoje neturėtų būti dažnų stiprių vibracijų;

6. Aplinkinis oras neturėtų būti labai užterštas ėsdinančiomis ar degiomis dujomis ir vandens garais;

7. Montavimo vieta turi būti sausa ir švari;

8. Seisminis intensyvumas neturi viršyti 8 laipsnių.

40,5 KV automatinio uždarymo vakuuminis grandinės pertraukiklis 40,5 KV specifikacija

Nr.	Prekė	Vienetas	Duomenys
1	Nominali įtampa	Kv	40.5
2	Nominali izoliacija (1 min. galios dažnio atsparumo įtampai)	Kv	95
3	Nominali izoliacija (vardinė žaibo impulso atsparumo įtampa)	A	185
4	Vardinis dažnis	Hz	50
5	Nominali srovė	A	630 / 1250 / 1600 / 2000 / 2500
6	Nominali trumpojo jungimo stabdymo srovė	The	25 / 31.5
7	Vardinė didžiausia atspari srovė	The	63/80
8.a	Nominali trumpojo jungimo srovė	The	63/80
8.b	Vardinis trumpojo jungimo srovės pertraukimo laikas	t	20
9	Pertraukos laikas	ms	≤80
10	Vardinis terminio stabilizavimo laikas	s	4
11	Nominali operacijų seka	/	O-0,3s-CO-180s-CO
12	Nominali darbinė įtampa	V	AC110 / AC 220 / DC110 / DC 220
13	Uždarymo ir atidarymo ritės vardinė darbinė srovė	/	1,05 (110 V) / 0,96 (220 V)
14	Fazės centro atstumas	mm	300±1,5 / 380±1,5 / 440± 1,5
15	Leidžiamas kontaktų dėvėjimosi storis	mm	≤3
16	Pagrindinės grandinės varža kiekvienai fazei	mΩ	80
17	Mechaninis tarnavimo laikas	F	10000

Nr.	Prekė	Vienetas	Duomenys
1	Kontaktinis atstumas	mm	20±2
2	Perkeliauti	mm	4±1
3	Vidutinis uždarymo greitis	m/s	0,6±0,2
4	Vidutinis atidarymo greitis	m/s	1,6±0,3
5	Uždarymo laikas	ms	50-85
6	Atidarymo laikas	ms	40-85
7	Uždarymo kontakto atmetimo laikas	ms	≤3
8	Trifazis uždarymas ir atidarymas skirtinguose etapuose	ms	≤2
9	Buferinis smūgis	mm	17
