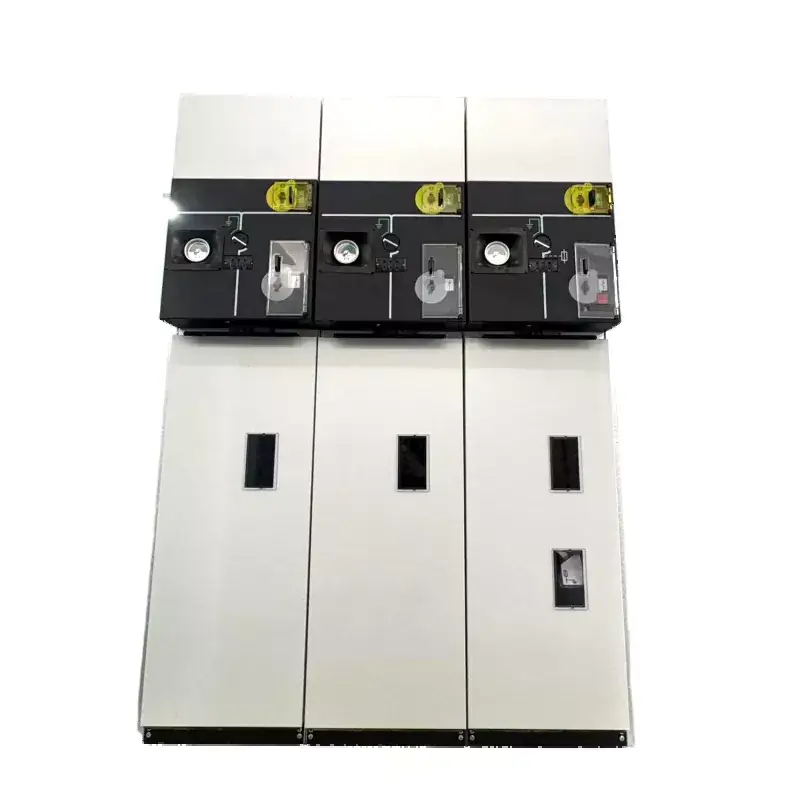

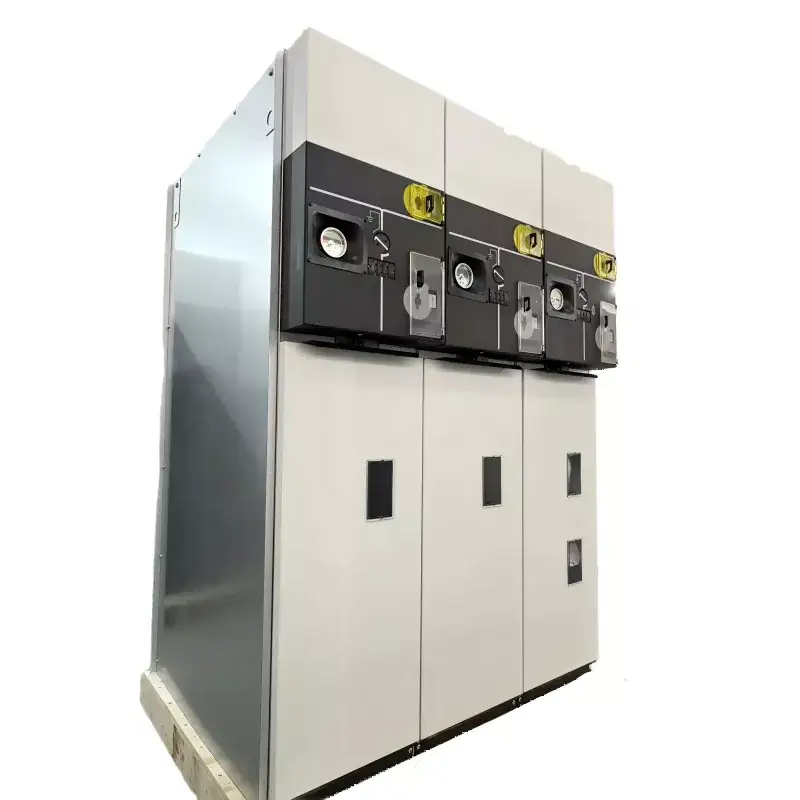

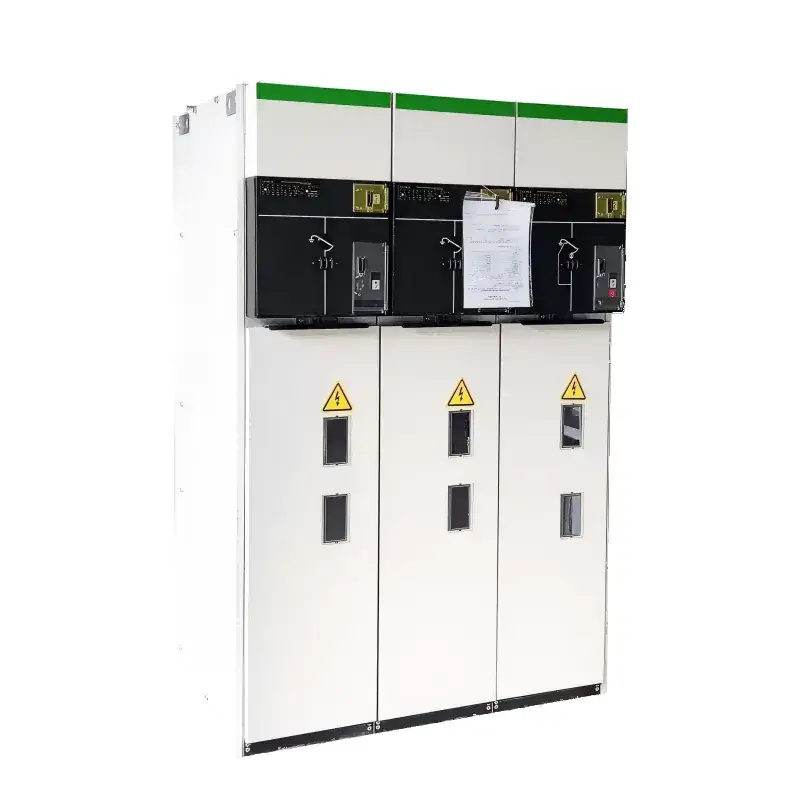

SM6 SF6 Dujomis izoliuotas kompaktiškas RMU metalinis skirstomasis įrenginys

LGSM6 SF6 dujomis izoliuotame kompaktiškame RMU metaliniame skirstomajame įrenginyje kaip izoliacinė terpė naudojamos SF6 dujos, o tai suteikia tokių pranašumų kaip kompaktiška struktūra, veikimas nereikalaujantis priežiūros ir didelis patikimumas. Lugao turi pažangias MTTP technologijas ir visiškai automatizuotas gamybos linijas, užtikrinančias aukštą produktų kokybę. LGSM6 buvo eksportuotas į Pietryčių Aziją, Europą ir kitus regionus, o metiniai pardavimai viršija 5000 vienetų. Pakankamas atsargų kiekis palaikomas greitam pristatymui.

Siųsti užklausą

Prekės aprašymas

SM6 SF6 dujomis izoliuoti kompaktiški RMU metaliniai skirstomieji įrenginiai yra šis skirstomųjų įrenginių dalykas, žinote, kompaktiškas RMU, izoliuotas SF6 dujomis ir metalu. Tai naujesnis tipas, kuriame kaip pagrindinė perjungimo dalis naudojamas SF6 apkrovos jungiklis. Viduje jis užsandarina svarbius dalykus, pvz., grandinės pertraukiklį, apkrovos jungiklį ir atjungiklį, nerūdijančio plieno dėžėje, užpildytoje SF6 dujomis. Dėl šios sąrankos jis veikia patikimai ir apsaugo žmones, be to, jai visiškai nereikia jokios priežiūros. Tai viena iš geresnių jo dalių. Su juo galite pasirinkti išplečiamas šynas, kurios leidžia derinti dalykus taip, kaip norite, kad būtų visiškai moduliuojamas. Šios šynos išsiplečia, tačiau išlieka saugiai izoliuotos ir ekranuotos. Jie yra mažo dydžio, veikia lanksčiai, turi gerą blokavimą, todėl nieko nenutiks, o juos sumontuoti gana paprasta. Apskritai tai padeda sutaupyti daug vietos tokiose vietose kaip paskirstymo patalpos ar transformatorių pastotės. Jis tinka įvairioms situacijoms ir tai, ko reikia vartotojams.

Pagrindiniai techniniai parametrai

Nr.	Prekė		Vienetas	Parametrai
1	Nominali įtampa		kV	12	24	36	40.5
2	Nominali srovė		A	630/1250
3	Vardinis dažnis		Hz	50/60
4	1 minutės maitinimo dažnio atsparumo įtampa	Bendra vertė	kV	42	55	80	95
		Lūžio taškas		48	65	95	110
5	Žaibo impulsų atsparumo įtampa	Bendra vertė	kV	75	125/150	170	95
		Lūžio taškas		85	150/160	185	215
6	Nominali trumpalaikė atsparumo srovė	Pagrindinė grandinė	kA	25/2s
		Įžeminimo grandinė		25/2s
7	Vardinė didžiausia atsparumo srovė		kA	63			50
8	Nominali perdavimo srovė		A	1300–1700
9	Nominali apkrova Uždarymo trūkimo srovė		A	630
10	Nominali laido įkrovimo trūkimo srovė		A	50/10
11	Neapkrauta transformatoriaus stabdymo srovė		A	20
12	Kabelio įkrovimo įžeminimo gedimo stabdymo srovė		A	100			80
13	Nominali trumpojo jungimo pertraukimo srovė		kA	20
14	Nominali trumpojo jungimo uždarymo srovė		kA	63			50
15	Apsaugos klasė			IP3X
16	Apkrovos jungiklio tarnavimo laikas		Laikas	5000
17	Įžeminimo jungiklio tarnavimo laikas		Laikas	5000

Tipinė schemos schema:

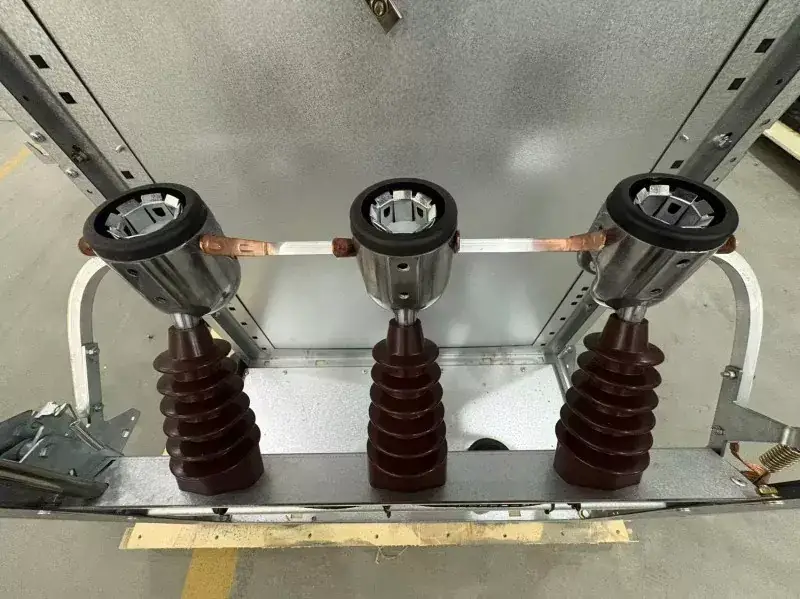

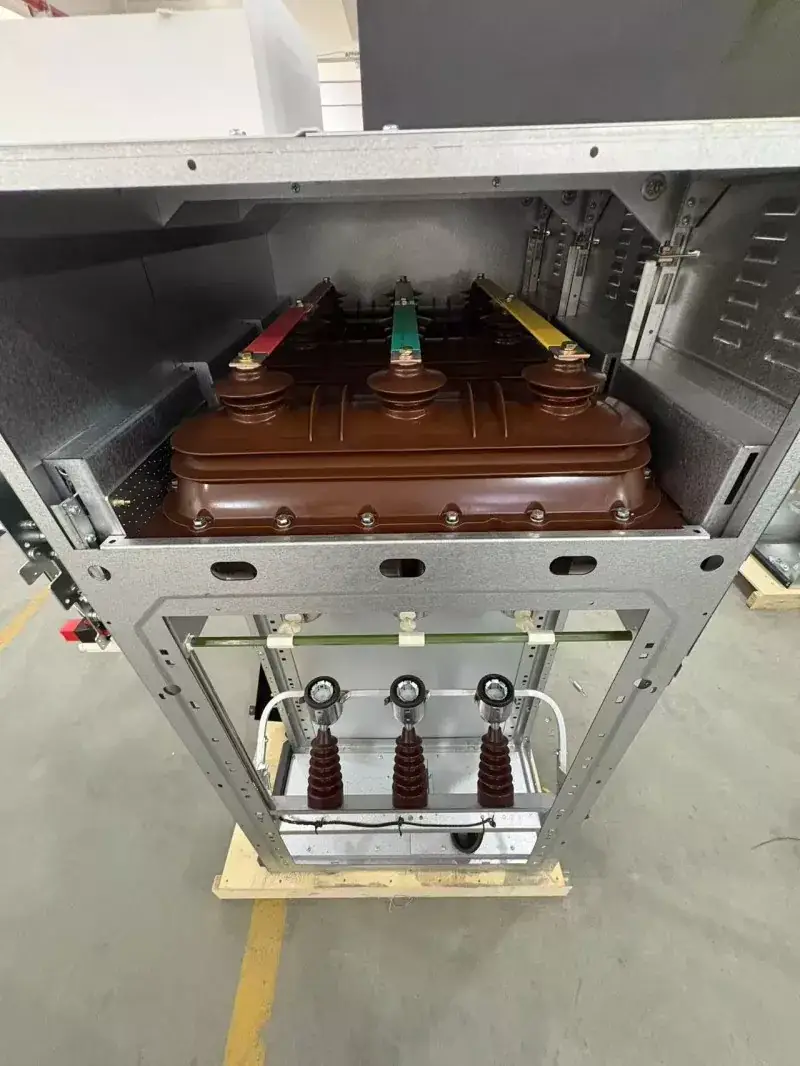

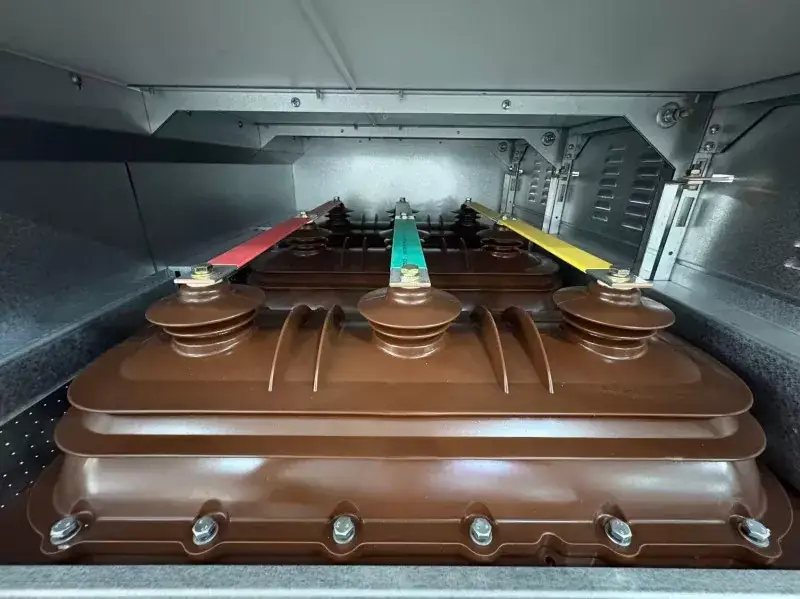

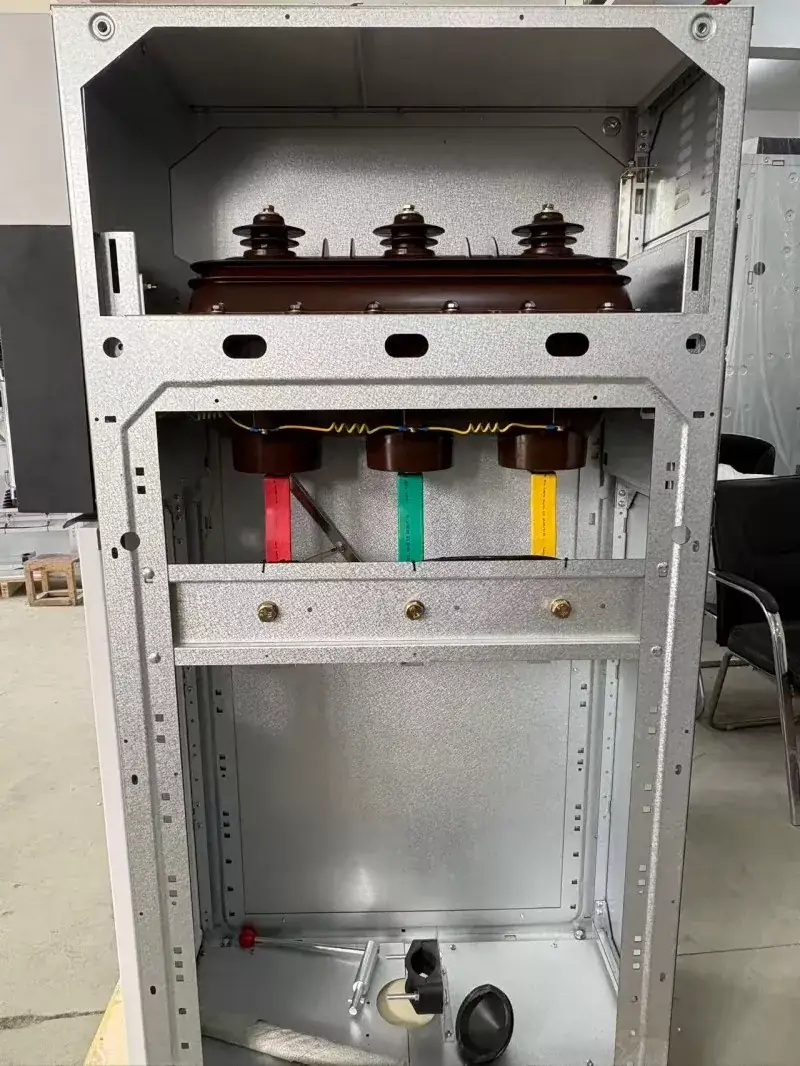

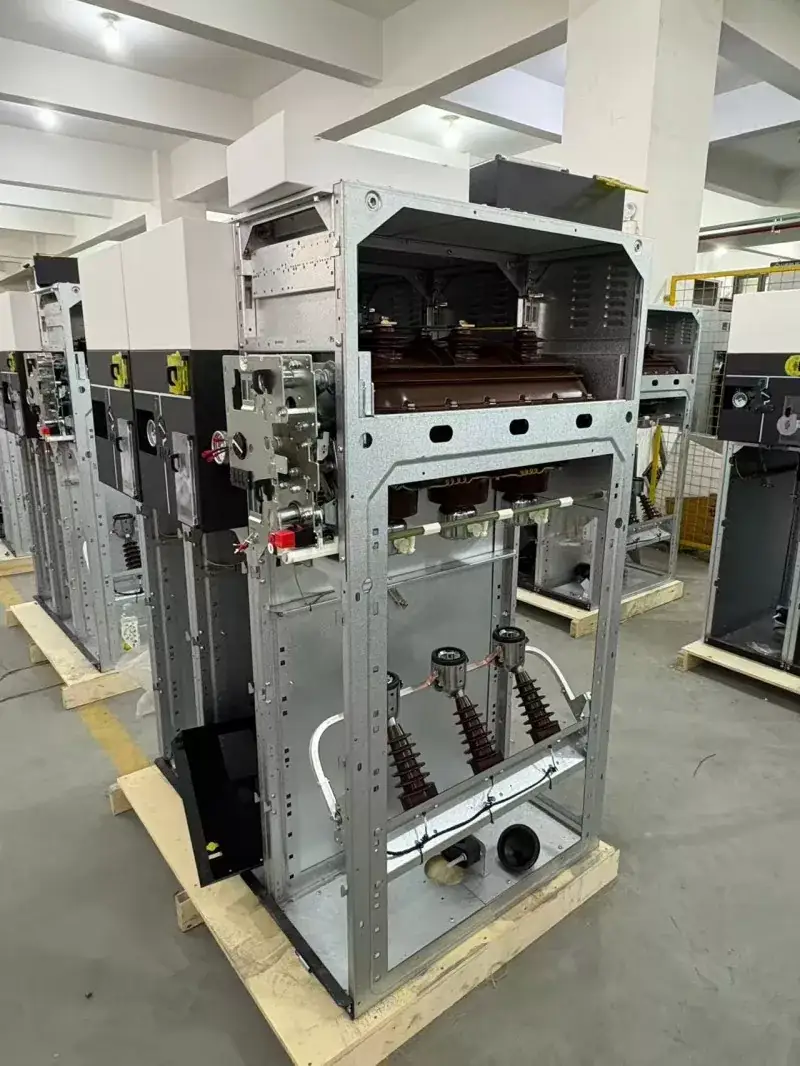

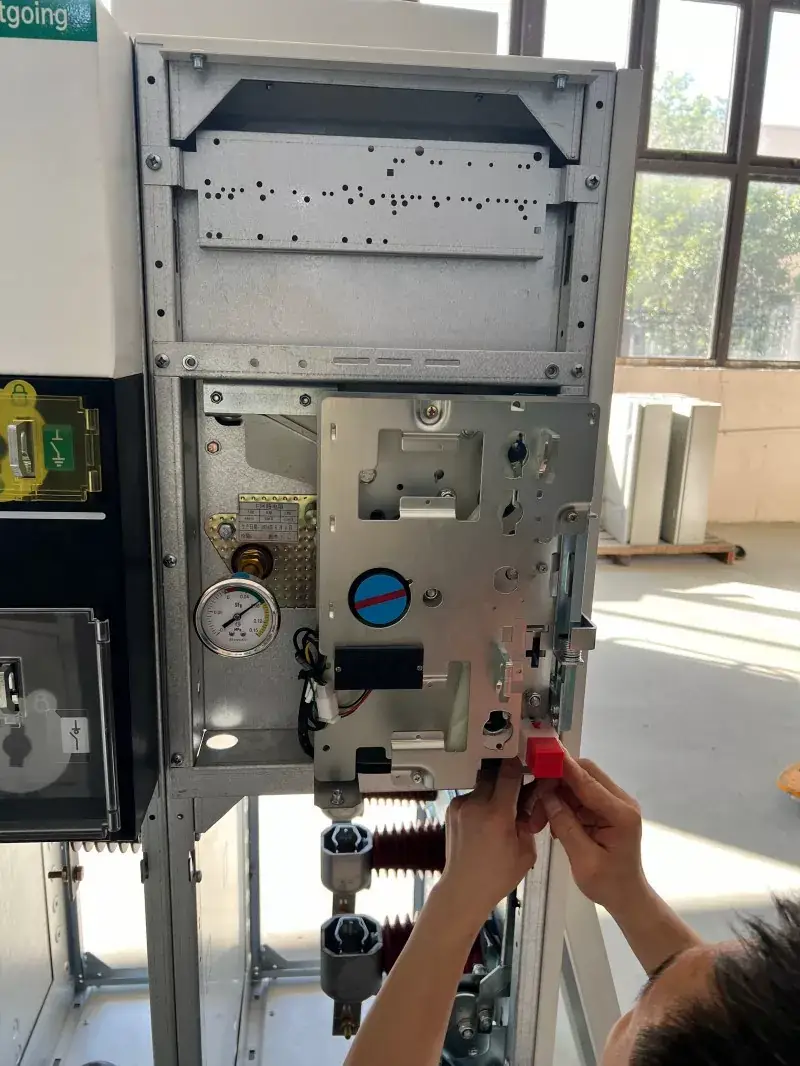

Gamyklinis šaudymas:

Kodėl verta rinktis LGSM6 RMU

1. Visiškai sandarus dizainas: SM6 SF6 dujomis izoliuoto kompaktiško RMU metalinio skirstomojo įrenginio dujų kamera yra suvirinta lazeriu, kad būtų užtikrintas patikimas sandarinimas. Išnaudojant puikias SF6 dujų izoliacijos ir lanko gesinimo savybes, fazės-fazės ir fazės-žemės izoliacijos atstumai žymiai sutrumpėja, o dėl žemo dujų slėgio jis tampa nejautrus temperatūros pokyčiams.

2. Trijų padėčių jungiklio konstrukcija: šis apkrovos/atjungimo jungiklis turi tris padėtis: uždarytas, atidarytas ir įžemintas. Sukamojo judančio kontakto konstrukcija užtikrina paprastą ir intuityvų valdymą, o per stebėjimo langą aiškiai matomas lūžio taško matomumas, atitinkantis priežiūros saugos reikalavimus. Išsamus mechaninis blokavimas tarp trijų padėčių pašalina netinkamo veikimo galimybę.

3. Didelis moduliavimas ir išplečiamumas: Moduliai gali būti savavališkai sujungti ir išplėsti naudojant tvirtai izoliuotas šynas arba specialias jungtis, tinkančias paprastoms terminalų linijoms ir sudėtingoms žiedinio tinklo maitinimo sistemoms. Visi įrenginiai taip pat turi rezervuotas sąsajas elektriniam veikimui ir automatizavimui.

4. Itin aukštas apsaugos įvertinimas: visas korpuso korpusas atitinka IP3X arba IP4X apsaugos laipsnį. Įrengtas visapusiškas mechaninis blokavimo įtaisas, užtikrina personalo ir įrangos saugumą. Spintoje yra slėgio mažinimo kanalas, skirtas tikslingai sumažinti slėgį.

Dažnai užduodami klausimai

•Ar šio tipo SM6 SF6 dujomis izoliuotiems kompaktiškiems RMU skirstomiesiems įrenginiams reikia nuolatinės priežiūros?

Ne. Kadangi visos įtampingosios dalys yra sandariai uždarytos nerūdijančio plieno kameroje, užpildytoje SF6 dujomis, jos yra visiškai izoliuotos nuo išorinių teršalų, drėgmės ir oksidacijos. Norint atlikti įprastinį darbą, reikia tik patikrinti mechaninius valdymo dėžutės judesius ir prietaiso rodmenis, kad jie tinkamai veiktų.

•Ar yra pakankamai vietos kabelių jungtims? Ar lengva įdiegti?

„Lugao“ optimizavo kabelių skyriaus išdėstymą, suteikdama pakankamai vietos kabelių jungtims, palengvindama kabelių galų gamybą ir įžeminimo laidus.

• Kokia yra produkto naudojimo trukmė?

Įprastomis eksploatavimo sąlygomis numatytas gaminio tarnavimo laikas paprastai yra iki 30 metų. Nerūdijančio plieno dujų dėžės pasižymi dideliu atsparumu korozijai, o pagrindinio jungiklio (pvz., apkrovos jungiklio) mechaninis tarnavimo laikas paprastai gali siekti daugiau nei 5000 ciklų.

• Ar jūsų įmonė turi atsargų? Koks pristatymo laikas?

Įprastus užsakymus galima išsiųsti per maždaug 15 darbo dienų. Specialiems pritaikytiems sprendimams (pvz., didelės srovės, nestandartinės įtampos) paprastai reikia 15–30 dienų.
