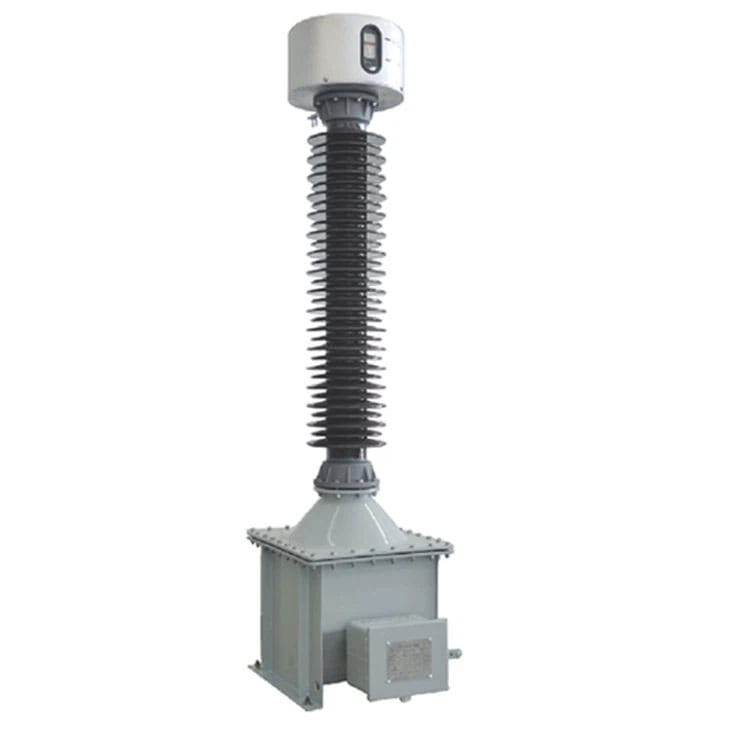

220KV indukcinis įtampos transformatorius

Lugao yra įtampos transformatorių gamintojas, turintis 15 metų profesinę patirtį. Šis įtampos transformatorius suprojektuotas ir pagamintas remiantis IEC 61869-1/3. 220 kV indukcinis įtampos transformatorius skirtas naudoti „iki raktų“ pastotėse, lauko vardinės paskirstymo klasės indukciniai įtampos transformatoriai yra kompaktiškų vienfazių konstrukcijų ir skirti fazės ir žemės jungtims (viena įvorė), kad būtų galima pateikti kritinę įtampos matavimo informaciją. Hermetiškas konstrukcijos sandarinimas atliekamas naudojant virš alyvos esančią dujinę pagalvę, kuri neleidžia laisvai kvėpuoti drėgmės pripildytam orui.

Siųsti užklausą

Prekės aprašymas

Lugao yra įtampos transformatorių tiekėjas, turintis 15 metų profesinę patirtį

Lugao pripažintas žinomu Kinijos prekės ženklu.

Mūsų įtampos transformatorius yra suprojektuotas ir pagamintas pagal IEC 61869-1/3. 220 kV indukcinis įtampos transformatorius skirtas naudoti „iki raktų“ pastotėse, lauko vardinės paskirstymo klasės indukciniai įtampos transformatoriai yra kompaktiškų vienfazių konstrukcijų ir skirti fazės ir žemės jungtims (viena įvorė), kad būtų galima pateikti kritinę įtampos matavimo informaciją. Hermetiškas konstrukcijos sandarinimas atliekamas naudojant virš alyvos esančią dujų pagalvę, kad būtų išvengta laisvai kvėpuoti drėgmės pripildyto lauko.

Veikimo aplinka

Montavimo aukštis neviršija 2000 metrų

Aplinkos temperatūra: -5°C-40°C; Vidutinė temperatūra ne aukštesnė kaip +35°C

Montavimo vieta turi būti sausa ir vėdinama; Santykinė oro drėgmė ne didesnė kaip 80%, aplink nėra agresyvių sprogstamųjų medžiagų.

Produkto charakteristikos

Tai alyvos / popieriaus izoliacinė struktūra. Pagrindinė izoliacija yra apvyniota aukštos įtampos kabeliu popieriumi, o pirminėje izoliacijoje yra keli įtampos padalijimo kondensatorių ekranai, kurie gali pagerinti elektrinio lauko pasiskirstymą ir sumažinti izoliacinės medžiagos, panardintos į įtampos transformatoriaus alyvą, suvartojimą po džiovinimo vakuume. Jis turi stabilios ir patikimos izoliacijos privalumus. turtinga eksploatavimo patirtis, ilgas tarnavimo laikas. Puikios įtampos transformatoriaus alyvos sklandumo savybės gerai išsklaido šilumą, ji taip pat turi galimybę savaime atsigauti, jei dėl oro burbuliukų nutrūksta dalinis iškrovimas

ir dulkės.

Viršuje sumontuoti hermetiškai sandarūs nerūdijančio plieno metaliniai silfonai, kurie apsaugo įtampos transformatoriaus alyvą nuo drėgmės ir prailgina tarnavimo laiką. Taip pat ant silfono yra alyvos lygio matuoklis, skirtas stebėti alyvos kiekio pasikeitimą. Ant pagrindo yra daugiafunkcinis alyvos išleidimo vožtuvas, kuris palengvina alyvos mėginių ėmimą, išleidimą. Srovės santykį galima lengvai reguliuoti pakeičiant jungiamąją plokštę į nuoseklią arba lygiagrečią jungtį.

Visos naudojamos izoliacinės dalys yra aplinkosaugos medžiagos. Antrinė gnybtų plokštė pagaminta iš epoksidinio liejimo, todėl sandarinimas yra patikimesnis.

Pagrindas naudojamas purškiamas dažymas arba karštas cinkavimas, kuris suteikia aukštą atsparumo korozijai laipsnį.

Tvirtinimo detalės ir vardinė lentelė yra iš nerūdijančio plieno

Specifikacija

Produkto pavadinimas	220kV įtampos transformatorius
Kilmė	Dalianas, CN (žemyninė dalis)
Fazė	Vienišas
Ritės struktūra	Toroidinis
Ritės numeris	sausio 4 d
Spalva	Ruda/pilka
Dažnis	50/60Hz
Sertifikavimas	ASTA/CTQC/IEC/SGS/ISO9001
Paketas	Medinė dėžutė
Pristatymo laikas:	30 dienų

Nominali pirminė įtampa, kV	220 arba 230/√3
Aukščiausia įtampa įrangai, kV	245/252
Vardinis dažnis, Hz	50；60
Vardinės galios dažnio atsparumo įtampa, kV	460
Nominali žaibo impulso įtampa, kV	1050
Blykstės atstumas, mm	2000
Cree. atstumas, mm	W1:5040
	W2: 6300
	W3:7820
Mechaninė apkrova, N	1250
Nominali antrinė įtampa, kV	0,115/√3 arba 0,11/√3 arba 0,1/√3
Antriniai terminalų ženklai	1a-1n	2a-2n	taip
Tikslumo klasė	0.2	0.5	3P
Nominali galia, VA	100	250	300
	150	150	300
	150	-	300
Šiluminė ribinė galia, VA	2000
Vardinės įtampos koeficientas	1.2nepertraukiamas; 1,9/8h (66kV)
	1.2nepertraukiamas; 1,5/30 s (110 ~ 230 kV)
Dielektrinės sklaidos koeficientas tgδ, mažesnis nei 10kV	Produkto tgδ≤0,02; rėmo tgδ≤0,05
