Kodėl elektros saugos standartai reikalauja aukštos kokybės žiedinių pagrindinių įrenginių?

Elektros skirstomieji tinklai susiduria su nuolatinėmis grėsmėmis: trumpuoju jungimu, perkrovomis, aplinkos nusidėvėjimu. Saugos standartai, tokie kaip IEC 62271-200 ir IEEE C37.122, nėra savavališkos gairės – jie egzistuoja siekiant išvengti lanko blyksnių, įrangos sprogimų ir kaskadinių elektros energijos tiekimo nutraukimų. Žiedinis pagrindinis blokas (RMU) yra svarbiausias antrinio paskirstymo mazgas, valdantis galios srautą ir apsaugantis pasrovinius transformatorius. Žemos kokybės RMU su nekokybiška izoliacija, silpnais veikimo mechanizmais arba prastu sandarinimu negali atlaikyti griežtų bandymų, kurių reikalaujama pagal šiuos standartus. Kai atsiranda vidinis lankas arba gedimas išlieka, reikalavimų neatitinkantis RMU gali plyšti, išskirdamas perkaitintas dujas ir išsilydžiusį metalą, o tai kelti pavojų personalui ir sunaikinti turtą. Taigi kodams vienareikšmiškai reikalinga tvirta inžinerija, įrodytas dielektrinis stiprumas ir gedimų atsiradimo / nutraukimo galimybės – tai tik aukštos kokybės savybės.Pagrindinis žiedo blokasgali garantuoti.

AtLugao Power Co., Ltd., matėme, kaip šio principo nepaisymas sukelia katastrofiškų nesėkmių. Mūsų dešimtmečių gamybos patirtis patvirtina, kad elektros saugos standartų atitiktis neįmanoma be aukščiausios kokybės medžiagų, tikslaus surinkimo ir tipo patikrinto patvirtinimo. Tikras aukštos kokybės žiedinis pagrindinis blokas turi SF6 izoliuotą arba ekologišką dujų izoliaciją, nerūdijančio plieno bakus ir vakuuminio pertraukiklio technologiją. Šie komponentai atlaiko žaibo impulsus, ekstremalias temperatūras ir perjungimo bangas. Priešingai, padirbti arba nebrangūs RMU dažnai praleidžia vidinę lanko klasifikaciją (IAC) arba naudoja perdirbtą epoksidą, kuris plyšta veikiant terminiam ciklams. Kad būtų laikomasi AOR (prieinamumas, veikimas, patikimumas), šiuolaikinių tinklų kodeksų straipsniai, komunalinės paslaugos ir pramonės įrenginiai turi gauti RMU iš sertifikuotų gamyklų. Šiame straipsnyje išsamiai aprašome konkrečius standartus, gedimų mechanizmus ir kodėl mūsų gamyklos požiūris užtikrina saugumą ir ilgalaikį pelningumą.

Turinys

• 1. Kurie tarptautiniai saugos standartai įpareigoja aukštos kokybės žiedo pagrindinius įrenginius?
• 2. Kaip prastesni žiediniai pagrindiniai įrenginiai prisideda prie elektros avarijų ir sistemos gedimų?
• 3. Kodėl mūsų gamykla pirmenybę teikia pažangiajai gamybai ir žiedinių pagrindinių įrenginių bandymams?
• Santrauka: nenutrūkstamas ryšys tarp standartų ir aukščiausios kokybės RMU
• Dažnai užduodami klausimai (DUK)

1. Kurie tarptautiniai saugos standartai įpareigoja aukštos kokybės žiedo pagrindinius įrenginius?

Pasaulinis metalo uždarų skirstomųjų ir valdymo įrenginių etalonas yraIEC 62271-200. Šis standartas apibrėžia reikalavimus vardinei įtampai, izoliacijos lygiams, temperatūros kilimo riboms ir vidinei lanko klasifikacijai (IAC). Konkrečiai žiediniams pagrindiniams įrenginiams taikomi papildomi IEC 62271-103 punktai (apkrovos jungikliai) ir vietiniai tinklo kodai. Atitiktis neprivaloma: bet koks RMU, naudojamas viešuosiuose ar pramoniniuose tinkluose, turi būti išbandytas, įskaitant atsparumą dielektrinei įtampai, trumpalaikę atsparumo srovę ir mechaninį patvarumą. Aukštos kokybės žiedinis pagrindinis blokas išlaiko šiuos testus su didelėmis paraštėmis. Pavyzdžiui, mūsų gamyklos įrenginiai pasiekia 42 kV galios dažnio atlaikymą 12 kV sistemoms, o tai gerokai viršija 28 kV bazinę liniją, reikalingą daugeliui komunalinių paslaugų. Žemiau pateikiami kritiniai standartai ir jų reikalavimai RMU statybai:

• IEC 62271-200 (2.0 leidimas):Reikalinga vidinė lanko klasifikacija IAC AFLR (prieinamos pusės, priekinė, galinė, žemo slėgio). Tik RMU su sustiprintais gaubtais, slėgio mažinimo kanalais ir lankui atspariais tvirtinimo elementais gali pretenduoti į IAC.
• IEC 62271-100:Taikoma grandinės pertraukiklio funkcijai, jei RMU yra pertraukiklis; reikalauja gedimų nustatymo / nutraukimo galimybių iki 20 kA/1s ar daugiau.
• IEC 60529 (IP reitingai):Reikalauja bent IP3X vidaus ir IP54/IP67 lauko RMU. Aukštos kokybės RMU naudojamos lazeriu suvirintos talpyklos ir dvigubai sandarūs O žiedai, kad būtų išlaikytas dujų vientisumas daugiau nei 30 metų.
• IEEE C37.20.3 (Šiaurės Amerika):Pabrėžia gedimų uždarymo reitingus ir įtampos viršįtampių bandymus. Aukščiausios kokybės žiedinis pagrindinis blokas turi atlaikyti 95 kV BIL (pagrindinį impulsų lygį) 15 kV klasėje.
• Vietiniai tinklo kodai (pvz., ENA TS 41-36 JK, VDE 0670 Vokietijoje):Dažnai prideda atsparumą korozijai, žemos temperatūros veikimą ir seisminį atsparumą. Mūsų gamykla projektuoja RMU nuo -25°C iki +50°C aplinkos diapazone.

Kodėl tai verčia rinktis aukštos kokybės komponentus? Apsvarstykite dielektrinį testą: standartinis 12 kV RMU turi išlaikyti 28 kV kvadratinę įtampą 1 minutę be blyksnio. Pigūs RMU su tuštumais liejamoje dervoje arba netinkamais tarpais sugenda nenuspėjamai. Be to, vidinio lanko bandymas imituoja 20 kA gedimą 1 sekundę bako viduje – tik tvirta konstrukcija (3 mm nerūdijantis plienas, pritvirtinti kabelių skyriai) apsaugo nuo plyšimo.Lugao Power Co., Ltd.atlieka šiuos tipo bandymus nepriklausomose laboratorijose, sertifikuodamas kiekvieną dizainą. Be šios kilmės dokumento operatoriai rizikuoja prarasti saugos sertifikatą ir teisinę atsakomybę. Apibendrinant galima pasakyti, kad kiekvienam saugos standartui aiškiai ar netiesiogiai reikia aukštos kokybės medžiagų, griežtos gamybos kontrolės ir trečiosios šalies patvirtinimo – tai savybės, kurios atskiria patikimus pagrindinius žiedo blokus nuo pavojingų padirbtų gaminių.

Be to, išmaniųjų tinklų ir paskirstytos gamybos augimas kelia naują įtampą RMU izoliacijos koordinavimui. Standartai dabar reikalauja sustiprinto dalinio iškrovimo stebėjimo (<10 pC). Mūsų gamykla integruoja įterptus PD jutiklius, tačiau tik tuo atveju, jei pagrindinė RMU struktūra yra tiksliai suformuota. Netinkami įrenginiai nuo pirmos dienos sukuria aukštą PD lygį, pagreitindami izoliacijos gedimą. Taigi, saugos standartai iš tikrųjų yra kokybės filtras: jie įpareigoja aukštos kokybės inžineriją bet kuriam teisėtai įrengtam pagrindiniam žiedo įrenginiui. Projektų rengėjams, įsigijus tiekimą iš reikalavimus atitinkančio gamintojo, pvz., mūsų įrenginio, užtikrinamas patikimas veikimas ir draudimo patvirtinimas ateityje.

2. Kaip prastesni žiediniai pagrindiniai įrenginiai prisideda prie elektros avarijų ir sistemos gedimų?

Elektros saugos incidentai retai įvyksta spontaniškai – tai galutinis susikaupusių defektų ir projektavimo nuorodų rezultatas. Įdiegus žemos kokybės žiedinį pagrindinį įrenginį, atsiranda keli gedimo būdai. Labiausiai paplitęs yra dielektrinis gedimas, kurį sukelia drėgmės patekimas. RMU su nekokybišku sandarikliu arba vienos tarpinės flanšais leidžia drėgmei patekti į SF6 arba oro izoliuotą skyrių. Kai vidinis rasos taškas viršija -10°C, kietuose izoliatoriuose atsiranda pliūpsniai. Ištyrėme atvejus, kai 6 mėnesių RMU sprogo dėl epoksidinio šliaužimo ir buvo sužaloti techninės priežiūros darbuotojai. Kitas scenarijus yra susijęs su nepakankamu trumpalaikio atsparumo įvertinimu: trumpasis jungimas pasroviui sunaudoja 16 kA 0,5 sekundės, tačiau padirbtame RMU viduje esančios šynos yra per mažo dydžio (tik 40x5 mm, palyginti su reikiamu 80x10 mm). Susidariusios elektromagnetinės jėgos sulenkia strypus, sukeldamos fazės gedimą ir gaisrą. Išskirkime atskirus pavojus:

• Lanko blykstės sprogimas:Žemos kokybės korpusuose trūksta vidinių lanko atvartų. Slėgis pakyla iki 10 barų, nupūtus duris, kai šrapnelio greitis viršija 200 m/s. Norint to išvengti, standartai reikalauja IAC reitingo; aukštos kokybės RMU iš mūsų gamyklos paskaičiavo slėgio mažinimo ir liepsnos gesinimo kaminus.
• Kontaktinio suvirinimo ir perjungimo gedimai:Žiedinio pagrindinio bloko apkrovos jungikliai turi nutrūkti 630A ar net 1250A. Dėl prastesnių sidabro-volframo kontaktų arba silpnų spyruoklių mechanizmų atsiranda kontaktinis suvirinimas arba susiliejimas. Dėl to susidaro nuolatiniai lankai, dega skirstomieji įrenginiai ir gali užsidegti netoliese esantys kabeliai.
• Dujų izoliacijos praradimas:SF6 izoliuotų RMU atveju dėl skylės nuotėkio (dažnas prastai suvirintuose rezervuaruose) sumažėja slėgis. Esant 0,8 baro absoliučiam slėgiui (vardinis 1,4 baro), izoliacijos lygis nukrenta 30%, o perjungimo banga gali pramušti tarpą. Pripildymo rinkiniuose trūksta atbulinių vožtuvų pigiuose vienetuose, todėl išmetama laipsniškai.
• Kabelio nutraukimo gedimai:Integruoti kabelių bandymo taškai ir įtempių kūgiai yra prastai apdirbti žemos kokybės RMU. Dideli elektrinio lauko gradientai sukelia sekimą išilgai įvorės ir galiausiai sukelia įžeminimo gedimą.

Realūs CIGRE duomenys rodo, kad 43% skirstomųjų įrenginių gedimų kyla dėl izoliacijos ar veikimo mechanizmų defektų. Kai toks gedimas įvyksta pagrindiniame žiedo bloke, remonto išlaidos dažnai viršija pradinį sutaupytą biudžetą 10 kartų. Be to, saugos standartai reikalauja periodinės priežiūros (termografijos, kontaktinės varžos matavimo). Tačiau žemos kokybės RMU genda taip greitai, kad net du kartus per metus atliekamos patikros negali užkirsti kelio gedimui. Mūsų gamykloje gaminami RMU su savaime tepančiais guoliais ir sidabruotomis šynomis, užtikrinančiomis 5000 operacijų mechaninį ištvermę (dviguba standartinė 2000). Tai tiesioginė investicija į saugumą.

Be to, žemos kokybės žiedinio pagrindinio bloko komplekte nėra tinkamų fazių barjerų. Kabelio gedimo metu lanko plazma gali plisti į gretimus funkcinius blokus, sunaikindama visą RMU plokštę – reiškinį, vadinamą „lanko sklidimu“. Aukščiausios kokybės konstrukcijos, kaip ir Lugao Power Co.,Ltd., apima lankui atsparias pertvaras ir metalines užtvaras tarp kabelių skyriaus ir šynų skyriaus. Apibendrinant galima pasakyti, kad prastesnės RMU tiesiogiai pažeidžia keletą IEC 62271-200 pastraipų, o neatitikimo kaina matuojama žmonių gyvybėmis ir verslo nutraukimu. Bet kokiam projektui, kuris supranta saugumą, aukštos kokybės žiedinio pagrindinio bloko pasirinkimas nėra kaštai; tai vienintelė priimtina rizikos mažinimo strategija.

3. Kodėl mūsų gamykla pirmenybę teikia pažangiajai gamybai ir žiedinių pagrindinių įrenginių bandymams?

AtLugao Power Co., Ltd., valdome moderniausią gamybos įrenginį, kuriame kiekvienam žiedo pagrindiniam įrenginiui taikoma griežta visapusiška kokybės kontrolė. Mūsų gamyklos šūkis yra „standartai yra grindys, o ne lubos“. Investavome į visiškai automatizuotus SF6 nuotėkio detektorius, nerūdijančio plieno gaubtų suvirinimą ir aukštos įtampos dalinio iškrovimo laboratorijas. Šis įsipareigojimas kyla iš supratimo, kad saugumas negali būti pasenęs. Žemiau pateikiame pagrindinius gamybos ir testavimo procesus, kurie užtikrina, kad kiekvienas RMU viršytų elektros saugos standartus. Mūsų skaidrus procesas didina komunalinių paslaugų, EPC rangovų ir atsinaujinančios energijos kūrėjų pasitikėjimą.

Medžiagos pasirinkimas ir dizaino patvirtinimas:Naudojame tik aukštos kokybės varį (mažiausiai 99,9 % grynumo), 304 l nerūdijantį plieną (2,5 mm storis viduje, 3,0 mm lauke) ir VO klasės epoksidinę dervą įvorėms. Kiekviena gaunamų medžiagų partija tikrinama dėl laidumo ir atsparumo tempimui. Mūsų žiedinio pagrindinio bloko konstrukcijoje yra trys darbo veleno sandarikliai ir slėgio matuokliai, skirti stebėti veikiančias dujas. Izoliacijos koordinavimas patikrinamas 3D elektrostatinio lauko modeliavimu, pašalinant bet kokius aštrius kraštus.

Surinkimo linijos procesai:Mūsų gamykloje dirba kvalifikuoti technikai, apmokyti pagal DIN EN ISO 9001 procedūras. Kiekvieno žiedinio pagrindinio bloko surinkimas apima penkias tam skirtas stotis: 1) rezervuaro gamybą su helio masės spektrometrijos sandarumo bandymu (<1 × 10⁻⁶ mbar·l/s), 2) pertraukiklio ir šynų montavimą su reguliuojamu sukimo momentu, 3) mechanizmo surinkimą ir tepimą, 4) galutinį kabelių dėžių blokų surinkimą ir blokavimą. Kiekvienoje stotyje registruojami skaitmeniniai sukimo momento rodmenys ir dujų slėgio žurnalai. Šis atsekamumas yra mūsų garantija.

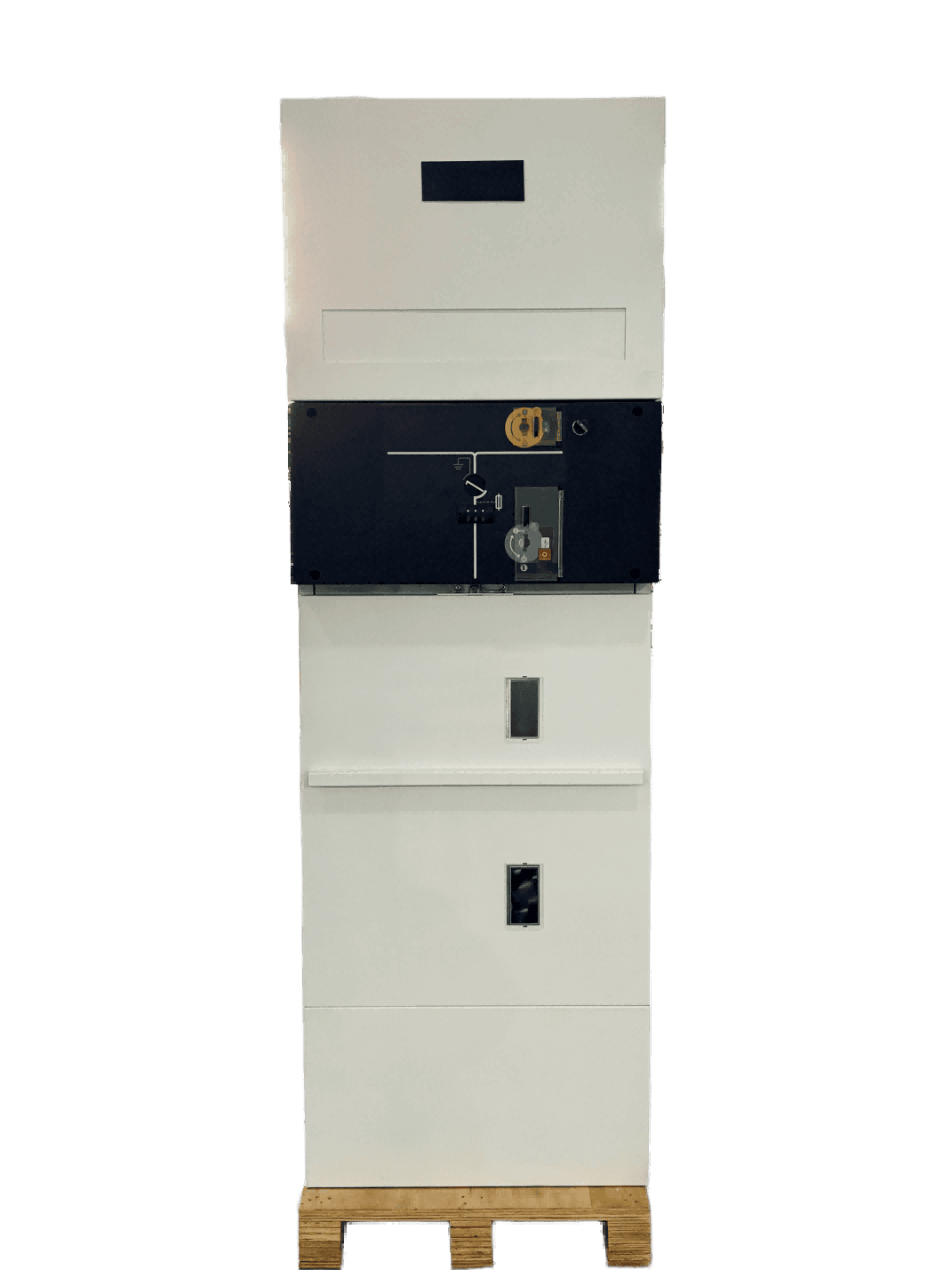

Dabar pažvelkite į pagrindinius mūsų geriausiai parduodamų 12kV/24kV žiedinių pagrindinių blokų (modelis LGU-RMU-24) elektrinius parametrus. Šie skaičiai rodo kokybės skirtumą, palyginti su pagrindiniais reikalavimais:

Mūsų gamykloje atliekami 100% įprastiniai bandymai pagal IEC 62271-200, įskaitant: galios dažnio įtampos bandymą, dalinio iškrovimo matavimą (≤5 pC esant 1,2 Ur), kontaktinio pasipriešinimo matavimą (≤40 µΩ pagrindinei grandinei), sandarumo dujoms bandymą, mechaninio veikimo bandymą (5 pilni ciklai). Be to, KEMA/CESI laboratorijose atliekami mėginių vienetų terminio ciklo (nuo -25°C iki +70°C) ir trumpojo jungimo bandymai. Turėdamas tokį kokybės lygį, mūsų pagrindinis žiedinis įrenginys ne tik patenkina, bet ir viršija saugos inspektorių ir tinklo operatorių lūkesčius. Mus pasirinkę klientai sumažina bendras nuosavybės išlaidas, pašalindami neplanuotus gedimus ir ieškinius. Mūsų į klientus orientuotas požiūris kartu su vietiniu aptarnavimu po pardavimo tampa pirmenybe infrastruktūros projektų partneriais visoje Europoje, Azijoje ir Amerikoje. Iki šiol mūsų gamykla pristatė daugiau nei 15 000 vienetų be jokio sužalojimo, susijusio su vidiniu lanku. Tai yra bekompromisės kokybės galia.

Santrauka: nenutrūkstamas ryšys tarp standartų ir aukščiausios kokybės RMU

Elektros saugos standartai egzistuoja, nes nekontroliuojama elektra yra mirtina. Jie reikalauja specifinių eksploatacinių savybių – dielektrinio stiprumo, lanko izoliavimo, gedimų atsiradimo/laužymo ir mechaninio patvarumo. Tik aukštos kokybės žiedinis pagrindinis blokas gali patikimai atitikti šiuos rodiklius per dešimtmečius. Mūsų gamyklos patirtis rodo, kad išankstinė sertifikuoto RMU priemoka yra nedidelė, palyginti su vienos avarijos išlaidomis, į kurias įeina reguliavimo baudos, medicininiai reikalavimai, gamybos prastovos ir žala reputacijai. Mes įrodėme, kad nuoseklus IEC 62271-200 taikymas kartu su gamybos meistriškumuLugao, tiekia RMU, apsaugančius tiek personalą, tiek turtą. Nesvarbu, ar naudojate duomenų centrą, vėjo jėgainių parką ar komunalinių paslaugų pastotę, aukštos kokybės žiedinio pagrindinio įrenginio reikalauti negalima – tai yra jūsų saugos strategijos pagrindas. Atminkite: šiandien panaudoti spartieji klavišai tampa rytojaus įvykiais. Pasirinkite kokybę, rinkitės atitiktį ir bendradarbiaukite su gamintoju, kuris visų pirma teikia pirmenybę gyvybės saugumui.

Dažnai užduodami klausimai (DUK)

1 klausimas: kodėl elektros saugos standartai specialiai reikalauja vidinės lanko klasifikacijos (IAC) žiediniams pagrindiniams įrenginiams?

Atsakymas: vidinė lanko klasifikacija (IAC) yra privaloma, nes RMU gali susidurti su vidine klaida, pvz., dėl izoliacijos gedimo arba operatoriaus klaidos. Be IAC įvertinto gaubto, dėl lanko kylantis slėgis gali plyšti baką ir išleisti plazmą, kai temperatūra viršija 10 000 °C. Standartai, tokie kaip IEC 62271-200, reikalauja, kad IAC AFLR užtikrintų, kad durys ir dangčiai liktų užrakinti, karštos dujos būtų nukreiptos į saugias zonas ir nebūtų išmetamos jokios dalys. Aukštos kokybės žiedo pagrindiniam blokui iš sertifikuotos gamyklos atliekami viso masto lankiniai bandymai, kad būtų įrodyta ši galimybė. Žemos kokybės įrenginiai neturi IAC ženklinimo, o tai reiškia, kad jie nesuteikia personalo apsaugos. Investavimas į IAC sertifikuotą RMU yra vienintelis būdas laikytis darbo saugos taisyklių (pvz., NFPA 70E).

2 klausimas: kaip galiu vizualiai atpažinti žemos kokybės žiedinį pagrindinį įrenginį, kuris gali neatitikti saugos standartų?

Atsakymas: Pagrindinės vaizdinės raudonos vėliavėlės yra: ploni gaubto lakštai (nerūdijančio plieno atveju – žemiau 1,5 mm), netaisyklingos suvirinimo briaunos, matomų slėgio mažinimo angų trūkumas, neoriginalus dujų tankio matuoklis (arba jo nėra) ir tipo bandymo etiketės nebuvimas. Be to, žemos kokybės RMU dažnai turi plastikinius veikimo mechanizmus, o ne plieninius, ir trūksta blokavimo sistemų, neleidžiančių patekti į įtampingąsias dalis. Mūsų gamykloje kiekvienas žiedo pagrindinis blokas turi serijos numerį su bandymo sertifikatais. Jei tiekėjas negali parengti IEC tipo bandymo ataskaitų arba vidinių lanko vaizdo įrašų, laikykite tą įrenginį neatitinkančiu. Prieš pirkdami visada paprašykite trečiosios šalies bandymo dokumentų.

3 klausimas: ar reguliari priežiūra kompensuoja žemos kokybės žiedinio pagrindinio bloko pirkimą, o ne aukščiausios kokybės įrenginį?

Atsakymas: Ne. Nors priežiūra yra gyvybiškai svarbi, ji negali ištaisyti esminių dizaino trūkumų. Žemos kokybės žiediniame pagrindiniame bloke gali būti nepakankami izoliacijos atstumai, gali būti įdubimų kontaktų arba gali būti mikronutekėjimų dujų sistemoje – problemų, kurių negalima išspręsti periodiškai valant ar priveržiant. Standartai įpareigoja, kad įranga nuo pat pradžių turi būti saugi. Tiesą sakant, per daug bandymų prižiūrėti nekokybišką RMU gali kilti papildomų pavojų, pvz., nuimti sriegius arba netinkamai suderinti kontaktus. Priešingai, mūsų gamyklos aukštos kokybės RMU yra suprojektuoti taip, kad 10–15 metų nereikėtų priežiūros, neskaitant vizualinės patikros. Investavimas į kokybę drastiškai sumažina gyvavimo ciklo išlaidas ir užtikrina būdingą atitiktį.

4 klausimas: Kokie konkretūs testai įrodo, kad žiedinis pagrindinis blokas atitinka aukštus saugos standartus?

Atsakymas: Privalomi tipo bandymai pagal IEC 62271-200 apima: dielektrinius bandymus (galios dažnis ir žaibo impulsas), temperatūros padidėjimo bandymą esant vardinei srovei, trumpalaikio atsparumo ir didžiausios srovės atsparumo bandymą, vidinio lanko bandymą (IAC), mechaninio patvarumo bandymą (pvz., 2000 apkrovos jungiklių operacijas (IP)) ir apsaugą. Be to, gamykliniai įprastiniai kiekvieno įrenginio bandymai apima maitinimo dažnio įtampos atsparumą, dalinio iškrovimo matavimą, atsparumą kontaktui, dujų sandarumą ir mechaninio veikimo patikrinimus. „Lugao Power Co., Ltd.“ mūsų žiediniam pagrindiniam blokui atliekami visi šie bandymai ir pasirenkamas seisminis bei klimatinis senėjimas. Jei kuris nors bandymas nepavyksta, dizainas atmetamas. Tik juos išlaikę, galime teisėtai pažymėti įrenginį kaip atitinkantį reikalavimus.

5 klausimas: kodėl projekto inžinierius turėtų nurodyti Lugao Power Co.,Ltd. kaip aukštos kokybės žiedinių pagrindinių įrenginių tiekėjas?

Atsakymas: Lugao Power Co.,Ltd. sujungia daugiau nei 20 metų skirstomųjų įrenginių gamybos patirtį su vidaus tipo bandymų įrenginiais ir tarptautiniais sertifikatais (KEMA, CE, TUV). Mūsų žiedinis pagrindinis blokas siūlo puikius parametrus (didesnis BIL, mažesnis PD, mažesnis nuotėkio greitis), palyginti su nebrangiomis alternatyvomis. Mes teikiame visą dokumentaciją, atsekamumą ir specialią techninės pagalbos komandą. Be to, mūsų gamyklos kokybės kontrolė apima 100% helio nuotėkio aptikimą ir kiekvieno įrenginio dalinio iškrovimo bandymą. Nurodydami mus, inžinieriai sumažina atsakomybę, užtikrina tinklo kodo laikymąsi ir gauna gaminį, kuris tarnaus 30 metų. Norėdami tiesiogiai pamatyti kokybės skirtumą, paprašykite pasiūlymo arba pavyzdžio įvertinimo – susisiekite su mūsų komanda dėl konkrečių projektų sprendimų ir nemokamų techninių konsultacijų. Jūsų saugumas yra mūsų reikalas.
