Kaip įtampos reitingai įtakoja žiedo pagrindinio įrenginio veikimą?

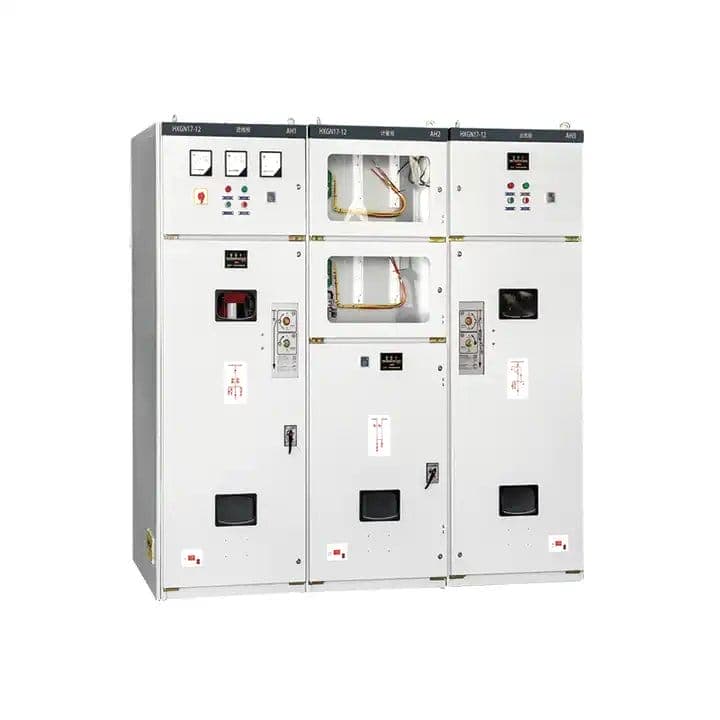

Vardinė įtampa nėra tik specifikacija vardinėje lentelėje; jie yra kertinis akmuoPagrindinis žiedo blokas(RMU) našumą, saugumą ir ilgaamžiškumą. Vidutinės įtampos skirstomuosiuose tinkluose (paprastai nuo 6 kV iki 40,5 kV) netinkamos įtampos RMU parinkimas sukelia katastrofiškus izoliacijos gedimus, pernelyg didelį dalinį iškrovimą ir veikimo nestabilumą. „Lugao Power Co., Ltd.“ gamykla sukūrė „Ring Main Unit“ sprendimus, kurie tiksliai atitinka tinklo įtampos profilius ir užtikrina, kad kiekvienas komponentas nuo šynų iki vakuuminių pertraukiklių veiktų optimaliame elektros įtempių lange. Šiame straipsnyje paaiškinama, kodėl įtampos vertės lemia dielektrinį stiprumą, apkrovos pertraukimo gebą ir atsparumą gedimams.

Komunalinių paslaugų vadovams ir pramonės objektų inžinieriams, suprasdami ryšį tarp sistemos vardinės įtampos ir RMU atsparumo galimybių, išvengiama brangių prastovų. Žiedinis pagrindinis blokas, sukurtas 12 kV, naudojamas 24 kV sistemoje, patirs dvigubai didesnį nei numatyta elektrinio lauko įtempį, pagreitins izoliacijos senėjimą ir padidins fazinio lanko susidarymo riziką. Ir atvirkščiai, per daug nurodant RMU žemesnės įtampos tinklui, švaistomos kapitalo išlaidos. Mūsų gamykla Lugao Power Co., Ltd. kuria pritaikomus RMU su patikrintomis įtampomis, atitinkančiomis IEC 62271-200 ir GB/T 3906 standartus. Šiame išsamiame vadove aprašoma, kaip įtampa veikia kiekvieną našumo parametrą, paremtą mūsų vidaus bandymų duomenimis ir patirtimi.

Katalogas

Kodėl įtampos reitingas lemia dielektrinį stiprumą ir izoliacijos koordinavimą žiediniame pagrindiniame bloke

Bet kurio žiedinio pagrindinio bloko dielektrinė charakteristika iš esmės priklauso nuo jo vardinės įtampos lygio. Vardinė įtampa įtakoja elektros tarpus, valkšnumo atstumus ir izoliacinės terpės rūšį (SF6, kieta epoksidinė medžiaga arba sausas oras). „Lugao Power Co., Ltd.“ žiediniam pagrindiniam blokui mūsų gamykla suprojektuoja kiekvieną RMU su nurodytu maitinimo dažnio atsparumo įtampa ir atsparumo žaibo impulsams įtampa, kuri tiesiogiai koreliuoja su maksimalia sistemos darbine įtampa. Žemiau pateikiamas išsamus suskirstymas, kaip įtampa nustato izoliacijos slenksčius.

• Pagrindinis izoliacijos lygis (BIL):12 kV RMU standartinė žaibo impulsų atlaikymo įtampa yra 75 kV didžiausia. 24 kV įrenginiui BIL pakyla iki 125 kV. Šis 66 % padidėjimas reikalauja didesnio atstumo tarp fazių ir tvirtų tvirtų izoliacinių barjerų.
• Dalinio iškrovimo pradinė įtampa (PDIV):Didesnė įtampa eksponentiškai padidina dalinio iškrovimo riziką. Mūsų gamykla kiekvieną žiedinį pagrindinį bloką išbando esant 1,5 karto vardinei įtampai, kad užtikrintų, jog PDIV neviršija 10 pC. Esant 36 kV įtampai, PD valdymui reikalingas trijų sluoksnių epoksidinis liejimas.
• Klirensas ir šliaužimas:IEC 62271-1 reikalauja minimalaus 60 mm atstumo 12 kV, bet 120 mm 24 kV. Mūsų žiedinio pagrindinio bloko konstrukcijose yra optimizuotas vakuuminis liejimas, kad sumažintų reikiamus tarpus ir viršytų standartus.
• SF6 slėgio priklausomybė:Dujomis izoliuotiems RMU aukštesnei įtampai reikalingas didesnis SF6 dujų tankis (0,25 MPa 12 kV ir 0,45 MPa 40,5 kV), kad būtų išlaikytas dielektrinis standumas. Lugao Power Co., Ltd. naudojami sandarūs suvirinti nerūdijančio plieno rezervuarai.

Mūsų gamykla surinko daugiau nei 500 RMU įrenginių bandymų rezultatus. Šioje lentelėje parodyta tiesioginė koreliacija tarp nominalios įtampos ir pagrindinių izoliacijos parametrųLugao Power Co., Ltd.Žiedo pagrindinio bloko serija.

Tinkamos įtampos pasirinkimas neprivalomas. Kai žiedinis pagrindinis blokas veikia virš numatytos įtampos, per dvejus metus pradedamas elektrinis sutvarkymas. Mūsų gamykla rekomenduoja visada nurodyti RMU, kurios vardinė įtampa yra lygi arba 10 % didesnė už didžiausią tinklo darbinę įtampą. Lugao Power Co., Ltd. siūlo pritaikytus RMU nuo 6 kV iki 40,5 kV, kiekvienas patvirtintas mūsų sertifikuotoje aukštos įtampos laboratorijoje atlikus dielektrinio tipo bandymus.

Kaip įtampos vertės tiesiogiai veikia apkrovos pertraukų perjungimą ir trumpojo jungimo pajėgumą

Žiedinio pagrindinio bloko apkrovos pertraukimo perjungimo našumas ir trumpojo jungimo pajėgumai nėra statiški; jie keičiasi pagal vardinę įtampą. Tam tikros fizinio kontakto konstrukcijos atveju padidinus įtampą, perjungimo operacijų metu padidėja lanko energija. Mūsų gamyklos inžinieriai Lugao Power Co., Ltd. suprojektuokite mūsų žiedinį pagrindinį bloką su kontaktų geometrija, kurioje vienu metu atsižvelgiama į įtampą ir srovę. Štai kaip įtampa įtakoja dinaminį veikimą.

• Lanko gesinimo galimybė:Esant 12 kV įtampai, apkrovos pertraukiklis turi užgesinti maždaug 250 V lanką mm. Esant 24 kV, lanko įtampa padvigubėja, todėl reikia didesnio kontakto atsiskyrimo greičio ir patobulintų lanko latakų. Mūsų RMU naudoja ašinius magnetinio lauko vakuuminius pertraukiklius, užtikrinančius pastovų veikimą iki 40,5 kV.
• Pajėgumas (didžiausia srovė):IEC standartai reikalauja, kad žiedinis pagrindinis blokas atlaikytų sroves, iki 2,5 karto didesnes už vardinę trumpojo jungimo srovę. Tačiau aukštesnė sistemos įtampa sumažina leistiną gamybos srovę, nebent padidėtų kontaktinis slėgis. Lugao Power Co., Ltd. naudojami sidabro-volframo kontaktai, kurie palaiko mažą kontaktinę varžą net esant 40,5 kV/1250A vardinėms įtampai.
• Perjungimo viršįtampiai:Perjungiant indukcines arba talpines apkrovas, aukštesnės įtampos RMU generuoja sunkesnius pakartotinio uždegimo viršįtampius. Mūsų gamykla mūsų žiedinius pagrindinius įrenginius aprūpina RC slopintuvais arba viršįtampių ribotuvais tinklams, viršijantiems 24 kV.
• Kontaktų erozijos laipsnis:Atliekant tiek pat apkrovos nutraukimo operacijų, 36 kV RMU kontaktus ardys 40 % greičiau nei 12 kV įrenginys, jei jis netinkamai suprojektuotas. Mūsų gamykla naudoja CuCr50 kontaktinę medžiagą, kad sumažintų eroziją ir prailgintų elektros tarnavimo laiką iki 10 000 operacijų.

Žemiau yra lyginamoji lentelė, rodanti, kaip mūsų Lugao Power Co.,Ltd. „Ring Main Unit“ serija išlaiko našumą visoje nominalioje įtampoje ir atitinka arba viršija IEC 62271-100 reikalavimus.

Mūsų gamykla atliko daugiau nei 2000 mūsų žiedinio pagrindinio įrenginio šeimos apkrovos pertrūkių bandymų. Duomenys patvirtina, kad su optimizuota kontaktų konstrukcija 40,5 kV RMU gali pasiekti panašų perjungimo patikimumą kaip ir 12 kV įrenginys. Lugao Power Co., Ltd. užtikrina garantuotą trumpojo jungimo ir pertraukimo pajėgumą kiekvienai vardinei įtampai. Esant kritinėms reikmėms, pvz., vėjo jėgainėms ar duomenų centrams, mūsų gamykla rekomenduoja pasirinkti RMU, kurio įtampa yra 15 % didesnė už vardinę tinklo įtampą, kad būtų galima pritaikyti pereinamuosius viršįtampius.

Kas nutinka, kai atsiranda įtampos nominalios nesutapimų – lauko gedimo režimai žiediniame pagrindiniame bloke

Mūsų gamyklos techninės priežiūros komandos duomenys rodo, kad įtampos neatitikimas yra antra dažniausia žiedinio pagrindinio bloko gedimo priežastis po netinkamo įrengimo. Kai 12 kV vardinis RMU yra prijungtas prie 24 kV sistemos, pasekmės atsiranda dėl numatomo gedimo progresavimo. Šių gedimų režimų supratimas padeda inžinieriams nuo pat pradžių teisingai nurodyti. Lugao Power Co., Ltd. visame pasaulyje užfiksavo daugiau nei 150 neatitikimų atvejų.

• Dielektrinis suskirstymas (fazė į žemę):Elektrinio lauko įtempis padvigubėja ir viršija izoliacijos dielektrinį stiprumą. Per 6–12 mėnesių ant epoksidinių izoliatorių atsiranda karbonizuotas pėdsakas. Mūsų gamykloje įvyko RMU įvorių perjungimas, dėl kurio buvo visiškai pakeistas skirstomasis įrenginys.
• Vidinio lanko triktis:Viršįtampa sukelia likusio oro jonizaciją dujų skyriuose. Netgi SF6 izoliuoti RMU praranda dielektrinę galią, jei vardinė įtampa viršijama 30%. Mūsų gamyklos kriminalistinė analizė atskleidė išsilydžiusio vario purslus dėl lanko gedimų nesuderintuose įrenginiuose.
• Priešlaikinis VT/PT senėjimas:Įtampos transformatoriai, skirti žemesniems vardams, prisotinami magnetiniu būdu, traukdami per didelę sužadinimo srovę ir perkaitdami. Tai veda prie antrinės izoliacijos gedimo. Vienu atveju 12 kV RMU PT sprogo po 8 mėnesių 20 kV sistemoje.
• Vakuuminio pertraukiklio skydo pažeidimas:Didesni įtampos gradientai pagreitina jonų bombardavimą ant garų ekrano ir sumažina vakuumo vientisumą. Mūsų gamykla nustatė, kad 12 kV pertraukiklis, naudojamas esant 24 kV įtampai, prarado vakuumą per 2000 operacijų, o ne 30 000.
• Valdymo grandinės problemos:Talpiniai skirstytuvai ir elektroniniai įtampos jutikliai sukuria neteisingus signalus apsauginėms relėms, o tai gali sukelti trikdžių išjungimą arba nesugebėjimą išjungti. Lugao Power Co., Ltd. pataria tiksliai suderinti įtampos jutiklius pagal RMU reitingą.

Siekdama kiekybiškai įvertinti riziką, mūsų gamykla atliko pagreitinto žiedinio pagrindinio bloko mėginių senėjimo bandymus esant 1,2x, 1,5x ir 2,0x vardinei įtampai. Rezultatai apibendrinti žemiau.

Prieš pasirenkant žiedinį pagrindinį įrenginį, mūsų gamykla primygtinai rekomenduoja patikrinti maksimalią sistemos įtampą tiek įprastomis, tiek nenumatytomis sąlygomis. „Lugao“ siūlo įtampos auditą vietoje ir gali aprūpinti RMU patobulinta izoliacija tinklams, kuriuose gali kilti įtampa. Nepasikliaukite vien vardinėje lentelėje nurodyta įtampa; visada paprašykite gamintojo dielektrinių bandymų ataskaitų.

Kaip pasirinkti tinkamą tinklo žiedo pagrindinio įrenginio įtampos įvertinimą

Norint pasirinkti optimalią žiedinio pagrindinio įrenginio įtampą, reikia išanalizuoti tinklo vardinę įtampą, didžiausią nuolatinę darbinę įtampą, pereinamojo laikotarpio viršįtampio lygius ir aukštį. Mūsų gamykla Lugao sukūrė sistemingą atrankos procesą, užtikrinantį, kad RMU veiks daugiau nei 30 metų. Žemiau pateikiame nuoseklią metodiką, kurią naudoja mūsų elektros energijos sistemų inžinieriai.

• 1 veiksmas: nustatykite aukščiausią sistemos įtampą (Um).10 kV vardinėje sistemoje Um paprastai yra 12 kV. Vardinei 20 kV įtampai Um yra 24 kV. Visada naudokite Um kaip bazinę RMU įtampą.
• 2 veiksmas: atsižvelkite į aukščio sumažinimą.Virš 1000 m oro izoliacija susilpnėja. Kas 100 m virš 1000 m sumažinkite nominalią įtampą 1%. Mūsų gamykla tiekia pagal aukštį pakoreguotus RMU iki 4000 m.
• 3 veiksmas: įvertinkite žaibo viršįtampio stiprumą.Regionuose, kuriuose yra didelis izokerauninis lygis (>30 perkūnijos dienų per metus), reikia RMU su didesniu BIL. Lugao Power Co., Ltd. siūlo sustiprintą izoliaciją su išoriniais viršįtampių ribotuvais.
• 4 veiksmas: apsvarstykite būsimus tinklo atnaujinimus.Jei per 10 metų skirstomąjį tinklą galima atnaujinti nuo 12kV iki 24kV, mūsų gamykla rekomenduoja įsigyti 24kV RMU, bet iš pradžių eksploatuoti 12kV. Tai užtikrina investicijas į ateitį.
• 5 veiksmas: patikrinkite trumpojo jungimo lygio suderinamumą.Aukštesnės įtampos RMU paprastai turi mažesnes trumpojo jungimo sroves tokiam pat fiziniam dydžiui. Patikrinkite, ar RMU vardinė trumpalaikė atsparumo srovė (1s) viršija sistemos gedimo lygį.

Mūsų gamykla gamina standartinę įtampos matricą mūsų žiedo pagrindinio įrenginio produktų linijai. Norėdami greitai pasirinkti, žr. toliau pateiktą lentelę.

Mūsų gamykloje yra speciali programų inžinierių komanda, kuri gali padėti pasirinkti bet kurio žiedo pagrindinio įrenginio įtampą. Lugao Power Co., Ltd. taip pat pateikia pasirinktinius vardinių lentelės įvertinimus, atitinkančius nestandartinę tinklo įtampą. Prieš užbaigdami RMU pirkimą, visada paprašykite įtampos atsparumo bandymo sertifikato. Mūsų gamykla atlieka 100% įprastinius kiekvieno išsiųsto RMU dielektrinius bandymus.

„Lugao Power Co.,Ltd.“ santrauka ir veiksmingos gairės.

Įtampa yra svarbiausias elektrinis parametras, turintis įtakos žiedo pagrindinio įrenginio veikimui. Nuo izoliacijos koordinavimo iki apkrovos pertraukimo perjungimo ir ilgalaikio patikimumo – teisinga įtampa užtikrina saugumą, sumažina bendras nuosavybės išlaidas ir apsaugo nuo neplanuotų gedimų. Mūsų gamykla apibendrino penkis pagrindinius pasiūlymus inžinieriams ir pirkimų specialistams.

• Visada suderinkite RMU vardinę įtampą su aukščiausia sistemos įtampa (Um), o ne tik su vardine įtampa.
• Tinklams, kuriuose dažnai žaibuoja ar persijungia, nurodykite pagrindinį žiedinį įrenginį, kurio BIL yra 20 % didesnis nei reikalaujama minimali.
• Niekada nepertraukiamai nenaudokite RMU, viršijančios 95 % vardinės įtampos; dalinis iškrovimas smarkiai pagreitėja viršijant šią ribą.
• Aukštis virš jūros lygio, taršos lygis ir aplinkos temperatūra taip pat turi įtakos dielektrinėms savybėms – pasikonsultuokite su Lugao Power Co.,Ltd. kreivių mažinimui.
• Investuokite į gamykloje atliktus dielektrinius bandymus, kad patikrintumėte RMU atsparumą įtampai prieš montuodami.

Mūsų gamyklos žiedinio pagrindinio įrenginio asortimente yra nuo 6 kV iki 40,5 kV įtampa, kurių kiekvieno tipas patikrintas pagal tarptautinius standartus. Pasirinkę Lugao Power Co.,Ltd., gausite prieigą prie sukurtų sprendimų, kurie maksimaliai padidina tinklo veikimo laiką.Susisiekite su mūsų gamykla šiandiendėl įtampos suderinamumo įvertinimo ir gaukite pritaikytą RMU duomenų lapą savo konkrečiam projektui.
