Kaip aukštos įtampos grandinės pertraukikliai subalansuoja elektros energijos tiekimo sistemų patikimumą, efektyvumą ir saugumą?

Didžiuliame, dūzgiame šiuolaikinio elektros tinklo tinkle vyksta tylus mūšis. Viena vertus, patikimos, nepertraukiamos energijos poreikis teka šimtus kilometrų perdavimo linijų ir transformatorių. Kita vertus, nuolat kylanti gedimų grėsmė – žaibo trenksmas, nuvirtę medžiai, įrangos gedimai – dėl kurių per sistemą gali kilti destruktyvios srovės. Šios subtilios pusiausvyros sergėtojai yraAukštos įtampos grandinės pertraukiklis. Tai ne tik jungikliai; tai sudėtingos elektromechaninės sistemos, kurios turi atlikti paradoksaliai paprastą, bet nepaprastai sudėtingą užduotį: nešti normalią apkrovos srovę be nuostolių metų metus, tačiau per milisekundes nutraukti milžinišką gedimo srovę. Tai yra inžinerinio iššūkio esmė: kaip aukštos įtampos grandinės pertraukiklis subalansuoja tris svarbiausius elektros energijos sistemos veikimo ramsčius – patikimumą, efektyvumą ir saugumą – dažnai traukiant priešingomis kryptimis?

Atsakymas slypi pažangių fizinių principų, kruopštaus inžinerinio projektavimo ir pažangios sistemos integracijos derinyje. Patikimumas pasiekiamas naudojant tvirtas medžiagas, kelias saugos ribas ir nuspėjamąją diagnostiką. Efektyvumas optimizuojamas dėl mažo pasipriešinimo kontaktų, minimalios veikimo energijos ir ilgų priežiūros intervalų. Saugumas užtikrinamas naudojant inertines lanko gesinimo priemones, tvirtus blokatorius ir nuotolinio valdymo galimybes. Aukštos įtampos grandinės pertraukiklis turi tarnauti kaip puikus laidininkas įprastomis sąlygomis ir puikus izoliatorius gedimo sąlygomis – tai dvilypumas, kuris pasiekiamas tiksliai valdant lanką. Pusiausvyra yra ne statiškas taškas, o dinamiškas, besivystantis tikslas, nes tobulėja technologijos ir keičiasi tinklo reikalavimai. Šiame straipsnyje bus išaiškintos pagrindinės šios pusiausvyros sudedamosios dalys, nagrinėjamos fizinės, mechaninės ir valdymo strategijos, leidžiančios šiuolaikiniam aukštos įtampos grandinės pertraukikliui tobulėti visuose trijuose ramsčiuose. Taip pat pasidalinsime techninėmis specifikacijomis ir eksploatacinėmis įžvalgomis, kurios padės projektuoti ir pasirinkti šiuos svarbius komponentus.

Turinys

• 1. Pertraukimo fizika: kaip užgęsta lankas?
• 2. Patikimumo ramstis: kas daro grandinės pertraukiklį patikimu dešimtmečius?
• 3. Efektyvumo ramstis: kaip grandinės pertraukiklis gali sumažinti nuostolius?
• 4. Saugos ramstis: kaip užtikrinama personalo ir sistemos apsauga?
• 5. Balansavimo aktas: kaip šie trys ramsčiai prieštarauja ir kaip bendradarbiauja?
• Dažnai užduodami klausimai (DUK)
• Išvada: grandinės pertraukiklių dizaino ateitis

1. Pertraukimo fizika: kaip užgęsta lankas?

Norėdami suprasti, kaip aukštos įtampos grandinės pertraukiklis subalansuoja savo pagrindinius tikslus, pirmiausia turime suprasti pagrindinę lanko išnykimo fiziką. Kai grandinės pertraukiklio kontaktai yra veikiami apkrovos, per tarpą susidaro elektros lankas. Šis lankas yra aukštos temperatūros plazma, laidi srovei ir, jei nebus patikrinta, gedimo srovę tęs neribotą laiką. Grandinės pertraukiklio užduotis yra priversti tą lanką užgesinti esant kitoms natūralios srovės nuliui. Iššūkis yra tas, kad lankas sukuria jonizuotą kelią, kuris gali greitai užsidegti, kai įtampa pakyla po srovės nulio. Raktas į sėkmingą pertraukimą yra dejonizuoti tarpą ir atkurti jo dielektrinį stiprumą greičiau, nei susidaro trumpalaikė atkūrimo įtampa (TRV).

Pagrindinis lanko gesinimo mechanizmas šiuolaikiniame aukštos įtampos grandinės pertraukiklyje yra lanko gesinimo terpės naudojimas. Tai gali būti sieros heksafluorido (SF6) dujos, vakuumas arba alyva, kurių kiekviena turi savo fizinių savybių rinkinį. SF6 yra elektronegatyvus, tai reiškia, kad jo molekulės lengvai fiksuoja laisvuosius elektronus, užkertant kelią lanko kanalo susidarymui. Dėl to jis ypač efektyvus esant aukštai įtampai ir didelėms srovėms. Grandinės pertraukiklio konstrukcijoje naudojamas šis principas: judantis kontaktas, prijungtas prie pūtimo cilindro, suspaudžia SF6 dujas atidarymo eigos metu. Tada šios suslėgtos dujos per purkštuką nukreipiamos į lanko sritį, pašalindamos jonizuotas daleles ir atvėsindamos plazmą. Tai yra fizinis principas, leidžiantis aukštos įtampos grandinės pertraukikliui nutraukti didžiules gedimų sroves vos per 30–50 milisekundžių.

Ryšys tarp šių dizaino savybių ir bendros grandinės pertraukiklio pusiausvyros yra intymus. Pertraukiamosios terpės pasirinkimas lemia poveikį aplinkai, priežiūros reikalavimus ir fizinį įrangos dydį. SF6, nors ir itin efektyvus, turi aukštą visuotinio atšilimo potencialą (GWP), todėl vis dažniau ieškoma alternatyvų. Vakuuminiai pertraukikliai, nors ir pasižymi puikiu našumu esant vidutinei įtampai, reikalauja kelių nuoseklių pertraukiklių, skirtų aukštos įtampos įrenginiams. Todėl pertraukiamosios terpės pasirinkimas yra pagrindinis balansavimo veiksmas, nes tai tiesiogiai veikia grandinės pertraukiklio veikimo patikimumą, sąnaudas ir aplinkos tvarumą.

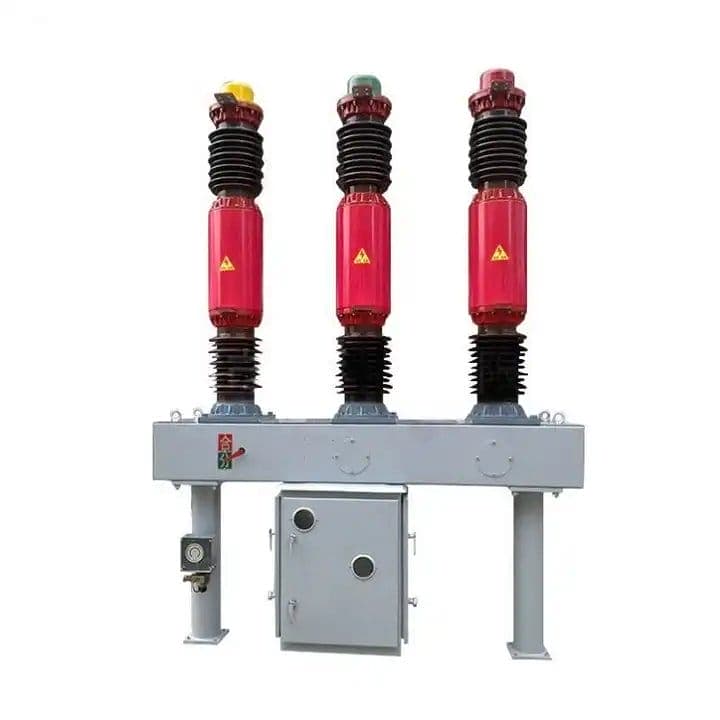

Mūsų gamykla Lugao sukūrė aukštos įtampos grandinės pertraukiklių asortimentą, kuris optimizuoja lanko gesinimo procesą įvairiems pritaikymo poreikiams. Pritaikymui perdavimo lygiu (≥72,5 kV) siūlome SF6 grandinės pertraukiklius su pažangia puffer ir savaiminio sprogimo technologija, sujungiančius didelę trumpojo jungimo pertraukimo galią ir mažą veikimo energiją. Savaiminio sprogimo mechanizmas naudoja pačią lanko energiją, kad padėtų suspausti dujas, sumažindamas mechaninę energiją, reikalingą veikimo mechanizmui, padidindamas bendrą efektyvumą. Toliau pateiktoje lentelėje parodytas tipiškas mūsų aukštos įtampos grandinės pertraukiklių modelių veikimas.

2. Patikimumo ramstis: kas daro grandinės pertraukiklį patikimu dešimtmečius?

Elektros energijos pramonėje patikimumas dažnai yra didžiausias prioritetas. Aukštos įtampos grandinės pertraukiklis yra strateginis turtas, o jo gedimas gali turėti katastrofiškų pasekmių. Patikimumas nepasiekiamas dėl vienos savybės; tai apgalvotos projektavimo filosofijos, apimančios medžiagų pasirinkimą, mechaninį dizainą, atsparumą aplinkai ir nuspėjamąją diagnostiką, rezultatas. Šiuolaikinis aukštos įtampos grandinės pertraukiklis turi neveikti mėnesius, net metus, o tada, kai reikia, visiškai užtikrintai pradėti veikti. Pasiekti tokį patikimumo lygį yra inžinerijos triumfas.

Patikimumo pagrindas yra medžiagų pasirinkimas. Srovės nešimo keliui kontaktų sistema yra ypač svarbi. Kontaktiniai paviršiai paprastai yra padengti sidabru arba iš sidabro-volframo lydinio, parenkami dėl didelio laidumo ir atsparumo kontaktiniam suvirinimui. Kontaktinis slėgis yra kruopščiai kontroliuojamas, kad būtų išlaikytas mažas pasipriešinimas, nesukeliant pernelyg didelio susidėvėjimo ilgai uždarytoje padėtyje. Naudojami tepalai yra specialiai sukurti ilgam mechaninio mechanizmo tarnavimo laikui. Tepalai parenkami atsižvelgiant į jų gebėjimą išlaikyti savo savybes plačiame temperatūrų diapazone ir užtikrinti pastovų veikimą per grandinės pertraukiklio eksploatavimo laiką. Tai nėra paruošti komponentai; jie sukurti specialiai reikliai aukštos įtampos grandinės pertraukiklio aplinkai.

Mechaninė veikimo mechanizmo konstrukcija yra vienodai svarbi. Mechanizmas turi sugebėti pakartotinai ir patikimai per tūkstančius operacijų pakankamai greitai judinti judančio kontaktinio mazgo masę, kad būtų pasiektas reikiamas pertraukimo laikas. Tai pasiekiama derinant spyruoklines, hidraulines arba pneumatines energijos kaupimo sistemas. Spyruoklių mechanizmai, nors ir paprastesni, turi turėti spyruokles, kurios gali išlaikyti savo jėgą dešimtmečius. Štai kodėl spyruoklės dažnai būna iš anksto apkrautos gamykloje, o mechanizmas sukurtas taip, kad būtų kuo mažiau judančių dalių, taip sumažinant mechaninio nusidėvėjimo ir gedimo galimybę.

Atsparumas aplinkai yra dar vienas pagrindinis patikimumo elementas. Aukštos įtampos grandinės pertraukikliai dažnai įrengiami lauke, kur juos veikia lietus, sniegas, ledas, druskos purslai ir ekstremalios temperatūros. SF6 dujos pertraukiklio viduje užtikrina švarią, kontroliuojamą aplinką kontaktams, tačiau išorinė konstrukcija turi būti apsaugota. Tai pasiekiama kruopščiai suprojektavus korpusą, sandariklius ir naudojant aukštos kokybės korozijai atsparias medžiagas. Naudojamas izoliatorius yra labai svarbus; Keraminiai arba polimeriniai izoliatoriai turi atlaikyti įtampos įtempimą ir aplinkos taršą. Mūsų gamykla adresuLugao Power Co., Ltd.naudoja tik aukštos kokybės medžiagas, o mūsų grandinės pertraukikliai yra išbandyti, kad atlaikytų ekstremalias sąlygas, užtikrinant ilgalaikį patikimumą.

Šiuolaikiniuose grandinės pertraukikliuose vis dažniau įrengiamos būklės stebėjimo sistemos. Šios sistemos stebi veikimo mechanizmą, dujų slėgį, kontakto eigą ir elektros grandinę. Ši informacija naudojama gedimams nuspėti, kad būtų galima suplanuoti techninę priežiūrą prieš iškylant problemai. Sujungus jutiklius, tokius kaip šviesolaidinės srovės ir įtampos jutikliai, gaunami realaus laiko duomenys apie grandinės pertraukiklio būklę, perkeliant priežiūrą nuo laiko pagrįsto prie sąlyga pagrįsto metodo. Tai yra patikimumo ateitis: ne tik užtikrinti, kad aukštos įtampos grandinės pertraukiklis veiktų, kai to reikia, bet ir žinant, kad jis veiks, su vis didesniu tikrumu. Sujungus šiuos metodus, modernus aukštos įtampos grandinės pertraukiklis pasiekia tokį patikimumo lygį, koks buvo neįsivaizduojamas prieš vieną kartą.

3. Efektyvumo ramstis: kaip grandinės pertraukiklis gali sumažinti nuostolius?

Aukštos įtampos grandinės pertraukiklio kontekste efektyvumas nėra susijęs su energijos pavertimu iš vienos formos į kitą. Kalbama apie nuostolių sumažinimą įprastoje srovės būsenoje ir energijos, reikalingos darbui, mažinimą. 99,9 % laiko grandinės pertraukiklis yra energijos srauto kelyje, o bet koks pasipriešinimas šiame kelyje prisideda prie šilumos nuostolių (I²R nuostolių) ir sistemos efektyvumo sumažėjimo. Todėl kontaktų konstrukcija ir srovės kelias yra labai svarbūs. Kontaktinis slėgis turi būti pakankamas, kad būtų sumažintas kontaktinis pasipriešinimas, tačiau pakankamai mažas, kad būtų išvengta pernelyg didelio susidėvėjimo. Medžiagos pasirinkimas yra pagrindinis kintamasis; Pavyzdžiui, pasidabruoti kontaktai užtikrina išskirtinai mažą pasipriešinimo kelią. Be to, kontaktų konstrukcija yra optimizuota, kad būtų išvengta karštų taškų ar vietinio šildymo.

Veikimo energija yra dar vienas efektyvumo veiksnys. Grandinės pertraukiklis turi turėti galimybę greitai atidaryti ir uždaryti kontaktus. Šiai operacijai reikalinga energija gaunama iš sukaupto energijos šaltinio, pavyzdžiui, įkrautos spyruoklės arba hidraulinio akumuliatoriaus. Sumažinus reikiamą energiją, sumažėja mechanizmo dydis ir kaina, sumažėja komponentų apkrova ir prisidedama prie bendro sistemos efektyvumo. Puikus šio principo pavyzdys yra savaiminio sprogimo konstrukcija, kai lanko energija padeda suspausti gesinimo dujas. Naudojant paties lanko energiją, padedančią nutraukti procesą, sumažėja mechaninė energija, reikalinga veikimo mechanizmui, todėl pagerėja bendras įrenginio efektyvumas.

Kitas svarbus efektyvumo aspektas yra SF6 dujų nuotėkio greitis. SF6 yra brangios izoliacinės dujos ir taip pat yra stiprios šiltnamio efektą sukeliančios dujos. Bet koks nuotėkis reiškia ir finansines išlaidas, ir poveikį aplinkai. Šiuolaikiniai aukštos įtampos grandinės pertraukikliai yra suprojektuoti taip, kad nuotėkis būtų ypač mažas. Aukštos kokybės sandarikliai ir tikslūs gamybos standartai užtikrina, kad dujos pertraukiklyje išliks visą jo tarnavimo laiką. Sandarinimo technologija kartu su pažangiu dujų tankio stebėjimu užtikrina, kad grandinės pertraukiklis veiktų optimaliai ir nepakenktų aplinkai.

Aukštos įtampos grandinės pertraukiklio efektyvumas apima ne tik jo paties veikimą, bet ir platesnę maitinimo sistemą. Suteikdamas greitą ir patikimą trikčių pertraukimą, grandinės pertraukiklis sumažina įrangos sugadinimo ir elektros energijos tiekimo nutraukimo riziką, o tai gali turėti didelių ekonominių išlaidų. Grandinės pertraukiklis yra pagrindinis šiuolaikinės, efektyvios elektros energijos sistemos komponentas. Mūsų aukštos įtampos grandinės pertraukikliai skirti ne tik tobulai atlikti savo funkcijas, bet ir prisidėti prie bendro tinklo efektyvumo. Žemiau esančioje lentelėje pateikiamos pagrindinės mūsų grandinės pertraukiklių modelių efektyvumą didinančios savybės.

4. Saugos ramstis: kaip užtikrinama personalo ir sistemos apsauga?

Aukštos įtampos grandinės pertraukiklio kontekste sauga yra daugialypė sąvoka. Tai apima pačios elektros energijos sistemos apsaugą, fizinės infrastruktūros apsaugą nuo terminių ir mechaninių pažeidimų gedimų metu. Tai taip pat apima dirbančio personalo apsaugą, apsaugant juos nuo aukštos įtampos ir didelės energijos elektros įrangos keliamos rizikos. Saugumo gedimas gali būti katastrofiškas, todėl tai yra pagrindinis dizaino veiksnys. Saugumas nėra papildoma funkcija; tai pagrindinis principas, integruotas į grandinės pertraukiklio veikimą.

Saugumas prasideda nuo paties pertraukiklio. Izoliacinės terpės, tokios kaip SF6, pasirinkimas savaime suteikia saugos pranašumų. Dujos yra inertiškos ir nedegios, todėl pašalinama gaisro ir sprogimo rizika, susijusi su alyvos grandinės pertraukikliais. Hermetiškai uždarytas pertraukiklis taip pat apsaugo vidinius kontaktus nuo aplinkos poveikio, užtikrindamas, kad grandinės pertraukiklio apsauginei funkcijai nepakenktų išorinis užterštumas. Korpusas sukurtas taip, kad atlaikytų vidinį lanko slėgį, apsaugotų darbuotojus nuo gedimo padarinių.

Be būdingo pertraukiklio saugos, šiuolaikiniame aukštos įtampos grandinės pertraukiklyje yra daugybė saugos blokavimo ir apsaugos funkcijų. Valdymo mechanizmas sukonstruotas su mechaniniais blokatoriais, kurie apsaugo nuo netinkamo veikimo. Pavyzdžiui, uždarymo operacija mechaniškai užblokuojama, jei duodama atidarymo komanda, neleidžiant grandinės pertraukikliui užsidaryti dėl gedimo. Elektrinė valdymo grandinė yra panašiai apsaugota blokatoriais, kad būtų išvengta kelių operacijų, galinčių sugadinti mechanizmą. Įžeminimo jungikliai dažnai yra integruoti, todėl priežiūros tikslais yra matomas ir patikrinamas kelias iki žemės. Šie blokatoriai yra būtini siekiant užtikrinti personalo saugumą ir elektros energijos tiekimo sistemos patikimumą.

Kitas svarbus saugos aspektas yra gedimo srovės apribojimas. Aukštos įtampos grandinės pertraukiklis yra pagrindinis trikčių srovių pertraukimo įtaisas, o jo gebėjimas tai padaryti greitai sumažina gedimo trukmę. Tai sumažina sistemos komponentų šiluminį ir mechaninį įtempimą, apsaugo transformatorius, kabelius ir generatorius nuo pažeidimų. Greitai pašalindamas gedimą, grandinės pertraukiklis taip pat sumažina antrinių gedimų, tokių kaip lanko blyksnis ar sprogimas, kurie gali kelti pavojų personalui, riziką. Be paties grandinės pertraukiklio, personalo apsaugai būtinos tinkamos saugos procedūros ir mokymas. Grandinės pertraukiklis sukurtas taip, kad būtų galima valdyti nuotoliniu būdu, todėl operatorius gali būti saugiai atokiau nuo įrangos perjungimo operacijos metu.

Pusiausvyra tarp saugos ir kitų ramsčių yra labai svarbi. Grandinės pertraukiklis, suprojektuotas su ypatingomis saugos ribomis, gali būti didesnis, sunkesnis ir brangesnis. Tačiau įrangos teikiama sauga yra neginčijamas veiksnys. Žemiau esančioje lentelėje pateikiamos pagrindinės saugos funkcijos, integruotos į mūsų aukštos įtampos grandinės pertraukiklį.

5. Balansavimo aktas: kaip šie trys ramsčiai prieštarauja ir kaip bendradarbiauja?

Iki šiol patikimumą, efektyvumą ir saugumą nagrinėjome kaip tris skirtingus ramsčius. Tačiau tikrasis aukštos įtampos grandinės pertraukiklio dizaino iššūkis slypi jų tarpusavio sąveikoje. Šie trys tikslai dažnai prieštarauja. Pavyzdžiui, konstrukcija, kuri padidina patikimumą, gali apimti papildomą dubliavimą, todėl padidės svoris ir sąnaudos, o tai gali sumažinti efektyvumą. Projektuojant, kuris padidina efektyvumą, gali būti naudojamos lengvesnės medžiagos, tačiau šios medžiagos gali nesuteikti tokio pat ilgalaikio patikimumo kaip sunkesnės, tvirtesnės alternatyvos. Grandinės pertraukiklio inžinieriaus menas yra rasti optimalų balanso tašką.

Apsvarstykite kontaktinio dizaino atvejį. Norint pasiekti aukštą patikimumą, kontaktai turi būti suprojektuoti taip, kad atlaikytų gedimo srovės elektrinius ir šiluminius įtempius. Tam gali prireikti didesnio kontaktinio ploto arba tvirtesnės medžiagos, o tai gali padidinti kontaktinį atsparumą ir sumažinti efektyvumą. Ir atvirkščiai, norint pasiekti aukštą efektyvumą, kontaktinis pasipriešinimas turi būti sumažintas iki minimumo, tačiau dėl to gali būti sukurta konstrukcija, kuri yra jautresnė kontaktiniam suvirinimui arba erozijai. Inžinierius turi atsižvelgti į šiuos prieštaringus reikalavimus, pasirinkdamas medžiagas ir dizainus, kurie siūlo geriausią kompromisą. Panašiai veikimo mechanizmas turi būti suprojektuotas taip, kad būtų labai patikimas, tačiau jo energijos suvartojimas yra bendro grandinės pertraukiklio efektyvumo veiksnys.

Šie trys ramsčiai taip pat bendradarbiauja. Labai patikimas grandinės pertraukiklis taip pat yra saugesnis. Jei grandinės pertraukiklis yra nepatikimas, jis gali nesugebėti nutraukti gedimo ir sukelti katastrofišką gedimą, galintį kelti pavojų tiek sistemai, tiek personalui. Panašiai efektyvus grandinės pertraukiklis taip pat yra patikimesnis, nes veikia žemesnėje temperatūroje ir mažiau apkrauna jo komponentus. Savaiminio sprogimo technologijos panaudojimas yra puikus šio bendradarbiavimo pavyzdys: ji pagerina efektyvumą sumažindama veikimo energiją, bet taip pat padidina patikimumą, nes sumažina mechaninę mechanizmo apkrovą. Būklės stebėjimo sistemų integravimas yra galingas įrankis, leidžiantis vienu metu tobulinti visus tris ramsčius. Stebėdama grandinės pertraukiklio būklę, sistema gali numatyti ir užkirsti kelią gedimams, taip padidindama patikimumą. Nustačius neefektyvius darbo režimus galima optimizuoti sistemą, pagerinti efektyvumą. Ir iš anksto įspėjant apie galimas problemas, sistema gali būti naudojama saugumui padidinti.

Pusiausvyra yra dinamiška. Tobulėjant technologijoms, keičiasi optimalaus balanso apibrėžimas. Naujų medžiagų, naujų jutiklių ir naujų valdymo algoritmų diegimas nuolat plečia galimybes. Aukštos įtampos grandinės pertraukiklio ateitis yra dar didesnė integracija, kai grandinės pertraukiklis tampa išmaniu, bendraujančiu skaitmeninio tinklo mazgu. Tai bus sistema, kuri bus ne tik patikima, efektyvi ir saugi, bet ir aktyviai valdanti savo sveikatą, numatanti savo poreikius ir optimizuojanti savo veiklą. Tai ateitis, kuriai mūsų Lugao gamykla skirta kurti.

Toliau pateiktoje lentelėje parodyta, kaip aukštos įtampos grandinės pertraukiklio dizaino pasirinkimas gali paveikti tris ramsčius, parodydamas būdingus kompromisus.

Dažnai užduodami klausimai (DUK)

1 klausimas: kokia yra tipiška aukštos įtampos grandinės pertraukiklio eksploatavimo trukmė ir kokie veiksniai turi įtakos jo ilgaamžiškumui?

Atsakymas: Aukštos kokybės aukštos įtampos grandinės pertraukiklis, pvz., pagamintas Lugao Power Co., Ltd., paprastai tarnauja 30–40 metų. Tikroji eksploatavimo trukmė priklauso nuo kelių faktorių: gedimo srovės pertrūkių skaičiaus (dėl kurių pablogėja lanko kontaktai), mechaninių operacijų dažnio (tai turi įtakos mechanizmui), aplinkos aplinkos (korozija, temperatūra) ir priežiūros kokybės. Gerai prižiūrimas SF6 grandinės pertraukiklis su ribotu gedimų skaičiumi gali lengvai viršyti savo projektinį tarnavimo laiką. Mūsų grandinės pertraukikliai suprojektuoti su keičiamais lankiniais kontaktais, kad būtų galima ekonomiškai pratęsti eksploatavimo laiką. Reguliarus būklės stebėjimas ir priežiūra yra labai svarbūs norint pailginti tarnavimo laiką.

2 klausimas: kaip aukštos įtampos grandinės pertraukiklis susidoroja su nuolatinės srovės (DC) gedimu, kuris neturi natūralaus nulio kirtimo?

Atsakymas: Aukštos įtampos grandinės pertraukikliai pirmiausia skirti kintamosios srovės sistemoms, kur srovė natūraliai kerta nulį du kartus per ciklą. Nuolatinės srovės sistemos neturi šio natūralaus nulio, todėl pertraukimas yra daug sunkesnis. Dėl nuolatinės srovės gedimų grandinės pertraukiklis turi priversti nulinę srovę. Paprastai tai pasiekiama aukštos įtampos nuolatinės srovės (HVDC) sistemose, kuriose naudojamas specialus HVDC grandinės pertraukiklis, kuriame naudojamas kitoks pertraukimo mechanizmas, pvz., hibridinis metodas, naudojant galios elektroniką, kad srovė būtų nulinė, kartu su mechaniniu jungikliu gedimui izoliuoti. Mūsų gamykla gamina specializuotus aukštos įtampos grandinės pertraukiklius, skirtus HVDC programoms, kuriuose yra šios pažangios technologijos.

3 klausimas: kuo skiriasi neveikiančio bako ir veikiančio bako grandinės pertraukiklio konfigūracija?

Atsakymas: Neveikiančiame bako grandinės pertraukiklyje pertraukiklis yra įžemintame metaliniame korpuse. Tai suteikia aiškų saugumo pranašumą, nes aukšta įtampa yra uždara, o korpusas yra su įžeminimo potencialu. Esant įtampingam bako grandinės pertraukikliui, pertraukiklis yra esant aukštai įtampai, o bakas neįžemintas. Dead tank pertraukikliai paprastai yra lengviau prižiūrimi ir siūlo daugiau dizaino lankstumo, tačiau jie yra sunkesni ir brangesni. Įtampos tankų pertraukikliai yra lengvesni ir turi mažesnius dielektrinius nuostolius, todėl kai kuriais atvejais jie yra efektyvesni. Abu dizainus gamina mūsų gamykla Lugao Power Co., Ltd., todėl klientams suteikiama galimybė rinktis pagal jų specifinius reikalavimus.

4 klausimas: kokios galimos aplinkosaugos problemos, susijusios su SF6 grandinės pertraukikliais ir kaip jos sprendžiamos?

Atsakymas: SF6 turi didelį visuotinio atšilimo potencialą (GWP), todėl jis yra stiprios šiltnamio efektą sukeliančios dujos. Pramonė aktyviai stengiasi sumažinti SF6 išmetimą pagerindama sandarinimą, griežtesnes dujų tvarkymo procedūras ir kuriant alternatyvias dujas. Mūsų gamykla Lugao Power Co., Ltd. įgyvendino SF6 nuotėkio mažinimo programą, kurios rodikliai mažesni nei 0,1 % per metus. Be to, aktyviai plėtojame aukštos įtampos grandinės pertraukiklius, naudodami ekologiškai efektyvias alternatyvas, tokias kaip AirPlus (dujų mišinys su žymiai sumažintu GWP), kad klientams pasiūlytume tvaresnį sprendimą. Perėjimas prie šių alternatyvų yra pagrindinis mūsų mokslinių tyrimų ir plėtros pastangų prioritetas.

5 klausimas: kaip apskaičiuoti reikiamą trumpojo jungimo pertraukiklio galią mano pastotėje?

Atsakymas: Reikalinga trumpojo jungimo pertraukimo galia nustatoma pagal maksimalią gedimo srovę, kuri gali tekėti grandinės pertraukiklio įrengimo vietoje. Tam reikia atlikti išsamų elektros energijos sistemos tyrimą, kuriame atsižvelgiama į šaltinio varžą, transformatoriaus varžą ir tinklo konfigūraciją. Tyrimo metu bus apskaičiuojama simetrinė trumpojo jungimo srovė (kA) ir X/R santykis, kuris lemia gedimo srovės nuolatinę dedamąją. Grandinės pertraukiklio vardinė trumpojo jungimo pertraukimo srovė turi būti didesnė už šią apskaičiuotąją srovę ir ji turi būti pajėgi nutraukti visą asimetrinę gedimo srovę. Mūsų gamyklos inžinierių komanda gali padėti atlikti šį skaičiavimą ir suteikti ekspertų patarimų dėl jūsų pritaikymui tinkamo aukštos įtampos grandinės pertraukiklio.

Išvada: grandinės pertraukiklių dizaino ateitis

Aukštos įtampos grandinės pertraukiklis yra inžinerijos šedevras, turintis nuolat subalansuoti konkuruojančius patikimumo, efektyvumo ir saugos reikalavimus. Ši pusiausvyra pasiekiama kruopščiai parinkus medžiagas, mechaninį dizainą ir sistemos integravimą. Kai elektros energijos sistemos tampa vis sudėtingesnės, atsiranda daugiau atsinaujinančių energijos šaltinių, paskirstyta gamyba ir nuolatinės srovės jungtys, grandinės pertraukiklio reikalavimai tik didės. „High Voltage Circuit Breaker“ ateitis slypi išmaniųjų technologijų integravime, leidžiančioje atlikti techninę priežiūrą pagal sąlygas, optimizuoti našumą realiuoju laiku ir sklandžiai integruoti į skaitmeninį tinklą. Kuklus jungiklis, apsaugantis tinklelį, tampa sudėtingu, išmaniu mazgu.

Lugao Power Co., Ltd. yra skirta vadovauti šiai evoliucijai. Mūsų įsipareigojimas tyrimams ir plėtrai užtikrina, kad mūsų aukštos įtampos grandinės pertraukiklis yra technologijų priešakyje, siūlydamas savo klientams geriausią našumo, patikimumo ir tvarumo pusiausvyrą. Kviečiame susipažinti su mūsų gaminių asortimentu ir susisiekti su mūsų inžinierių komanda, kad aptartume konkrečius elektros energijos sistemos reikalavimus. Nesvarbu, ar planuojate naują pastotę, atnaujinate esamą, ar siekiate pagerinti savo tinklo efektyvumą, mūsų ekspertų komanda pasiruošusi padėti.Susisiekite su Lugao Power Co.,Ltd. šiandienNorėdami sužinoti daugiau apie mūsų platų aukštos įtampos grandinės pertraukiklių sprendimų asortimentą.
