Kokie yra CGS žemos įtampos ištraukiamos jungiklio spintelės naudojimo planai?

Kokie yra CGS žemos įtampos ištraukiamos jungiklio spintelės naudojimo planai?

Pagrindinės grandinės planas

  Pagrindiniame GCS spintelės grandinės plane yra 32 grupės ir 118 specifikacijų, išskyrus planus ir specifikacijas, gautus iš pagalbinių grandinių kontrolės ir apsaugos pokyčių. Tai apima energijos gamybos, maitinimo šaltinio ir kitų energijos vartotojų poreikius, kurių įvertinta 5000A darbo srovė, tinkama pasirinkti 2500 kVV ir žemiau paskirstymo transformatorius. Kondensatorių kompensavimo spintelės yra skirtos patenkinti energijos tiekimo ir naudojimo poreikius, siekiant pagerinti galios faktorių, o reaktorių spintelės yra skirtos atsižvelgti į išsamias investicijas.

Pagalbinis grandinės planas

  GCS pagalbinių grandinių atlaso „GCS“ pagalbinių grandinių planuose yra 120 pagalbinių grandinių planų. DC operacijos dalies pagalbinės grandinės planas daugiausia naudojamas žemos įtampos augalų (stoties) elektrinių pastočių sistemai. Jis tinka žemos įtampos augalų sistemai, kurios yra 200 MW ir žemiau, 300 MW ir aukščiau esančių įrenginių, veikiančios (budėjimo režimo) maitinimo linijos, maitinimo tiektuvo bendrojo valdymo režimo.

  Pagalbinis kintamosios srovės operacijos dalies planas daugiausia naudojamas žemos įtampos pastočių sistemai gamyklose, kasyklose, įmonėse ir aukštybiniuose pastatuose. Yra 6 deriniai, tinkami dvigubai maitinimo šaltinio valdymui. Nėra jokio veikimo elektros blokavimo budėjimo režimo automatinis metimas, savęs ir kitos valdymo grandinės, kurios gali būti tiesiogiai naudojamos inžinerinio dizaino metu.

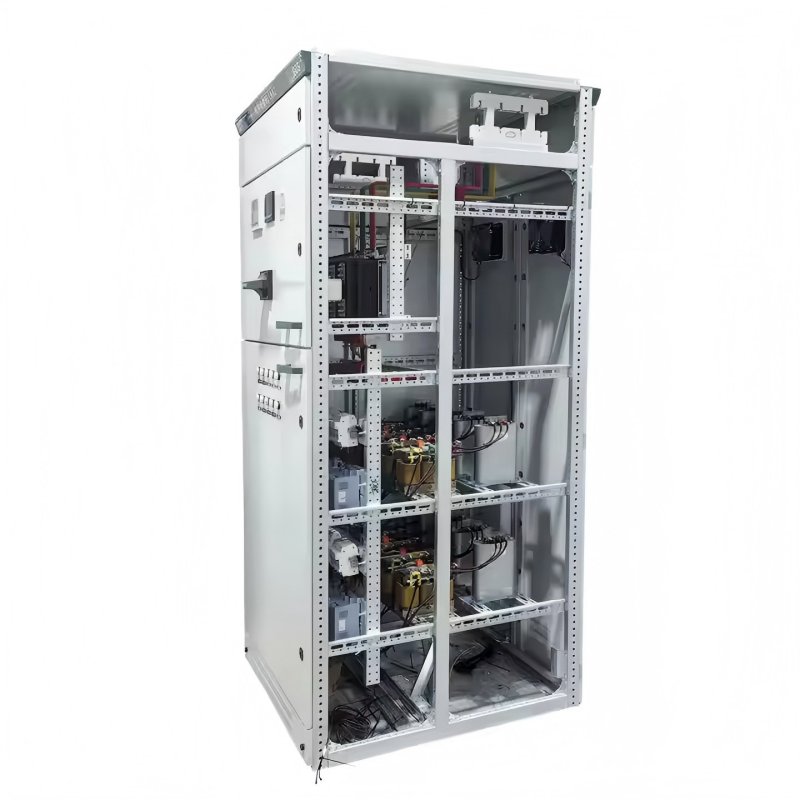

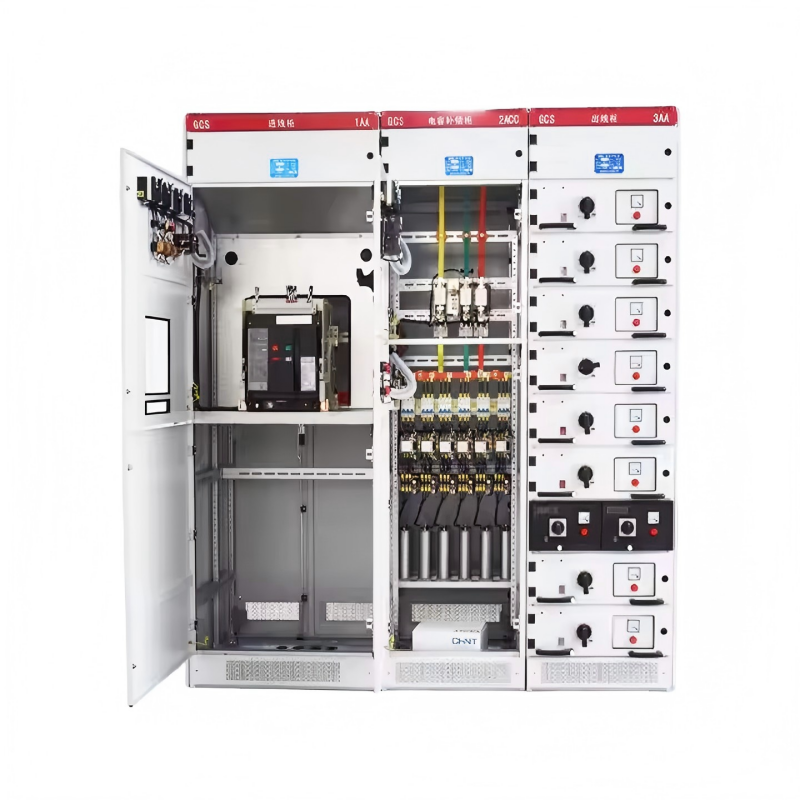

  DC valdymo maitinimo šaltinis yra DC 220 V arba 110 V, o kintamos srovės valdymo maitinimo šaltinis yra AC 380 V arba 220 V. Tai yra visas spintelė, sudaryta iš stalčių vienetų. 220 V valdymo maitinimo šaltinis gaunamas iš viešosios valdymo maitinimo šaltinio, kurį maitina skirtas šio spintelės valdymo transformatorius. Visuomenės valdymo maitinimo šaltinis naudoja nepagrįstą valdymo transformatorių, o 24 V maitinimo šaltinis yra skirtas naudoti, kai reikalingi silpni srovės signalo žibintai.

  „Wat-Hour“ matuoklio montavimo vieta, įtampos signalo įvedimo metodas ir kiti montavimo bei naudojimo reikalavimai yra išsamūs pagalbinės grandinės diagramos „paruošimo instrukcijose“.

Pagrindinis autobusas

Siekdama pagerinti dinaminį autobuso šiluminį stabilumą ir pagerinti kontaktinio paviršiaus temperatūros pakilimą, visoje įrangoje naudojama „TMY-T2“ serijos kietas vario autobusas. Vario autobusai yra pilno ilgio skardos dengtos, taip pat gali būti naudojami pilno ilgio sidabriniai variniai autobusai. Horizontalusis autobusas ir vertikalioji autobuso juosta yra sumontuoti atitinkamai spintelėje esančioje autobusų izoliacijos kambaryje. Neutralioje įžemintoje autobuso juostoje naudojama kieta vario juosta. Prijungta horizontali neutralios įžeminimo viela (PEN) arba įžeminimo + neutralioji viela (PE + N).

Pagrindinis jungiklis

Dėl maitinimo linijų ir 630A ir daugiau tiektuvo jungiklių daugiausia pasirinkta „DW45“ serija, taip pat galima pasirinkti „DW48“ serijos, AE serijos, 3WE arba ME serijas. Jei reikia, taip pat galima pasirinkti importuotą M seriją arba F seriją.

Feeder ir variklio valdymo jungikliams, esantiems žemiau 630A, „Wang A Selecks TG“ ir CM1 serijos. NM serijos, CDM serijos, TG30 serijos ir kiti suformuoti dėklų jungikliai.

Siekiant pagerinti pagrindinės grandinės dinaminį stabilumą, suprojektuoti GCS serijos specialūs kombinuotai „Busbar“ spaustukai ir izoliacijos atramos. Jie yra pagaminti iš aukšto stiprumo, liepsnos sulaikančių sintetinių pagalvių medžiagų, turinčių didelę izoliacijos stiprumą, gerą savaime suprantamą našumą ir unikalią struktūrą.

Siekiant sumažinti pertvarų temperatūros kilimą, yra sukurtas specialusis GCS spintelės specialusis adapteris ir „GCS“ spintelės įsilaužimo ir kabelio galvutės. Adapteris turi didelę talpą ir kyla žemoje temperatūroje.

Jei projektavimo skyrius pasirenka naujus elektrinius komponentus, turinčius geresnį našumą ir sudėtingesnes technologijas pagal vartotojo poreikius, GCS serijos spintelės turi gerą universalumą ir nesukels sunkumų gaminant ir montuojant dėl atnaujintų elektrinių komponentų.

Elektros komponentų pasirinkimas

GCS spintelės daugiausia naudoja elektrinius komponentus su pažangiomis technologijomis, aukšto našumo ir stabilumo rodikliais, taip pat naudoja importuotą technologiją, kuri gali būti masiškai gaminama Kinijoje.
