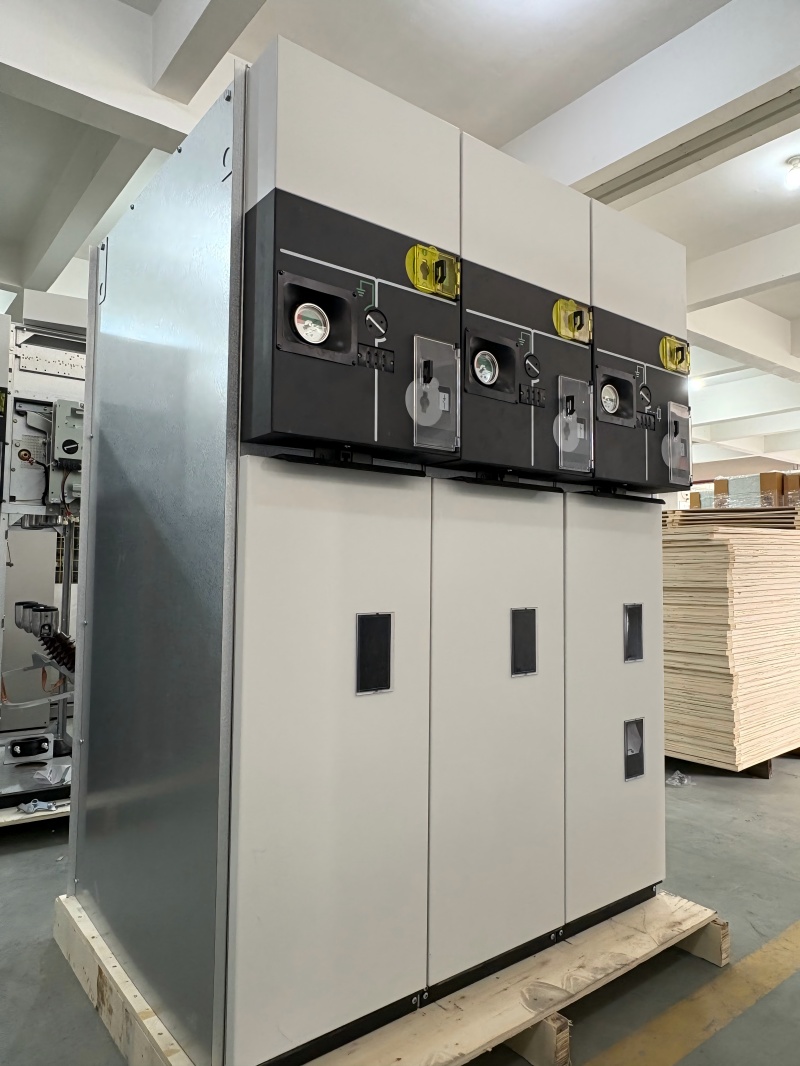

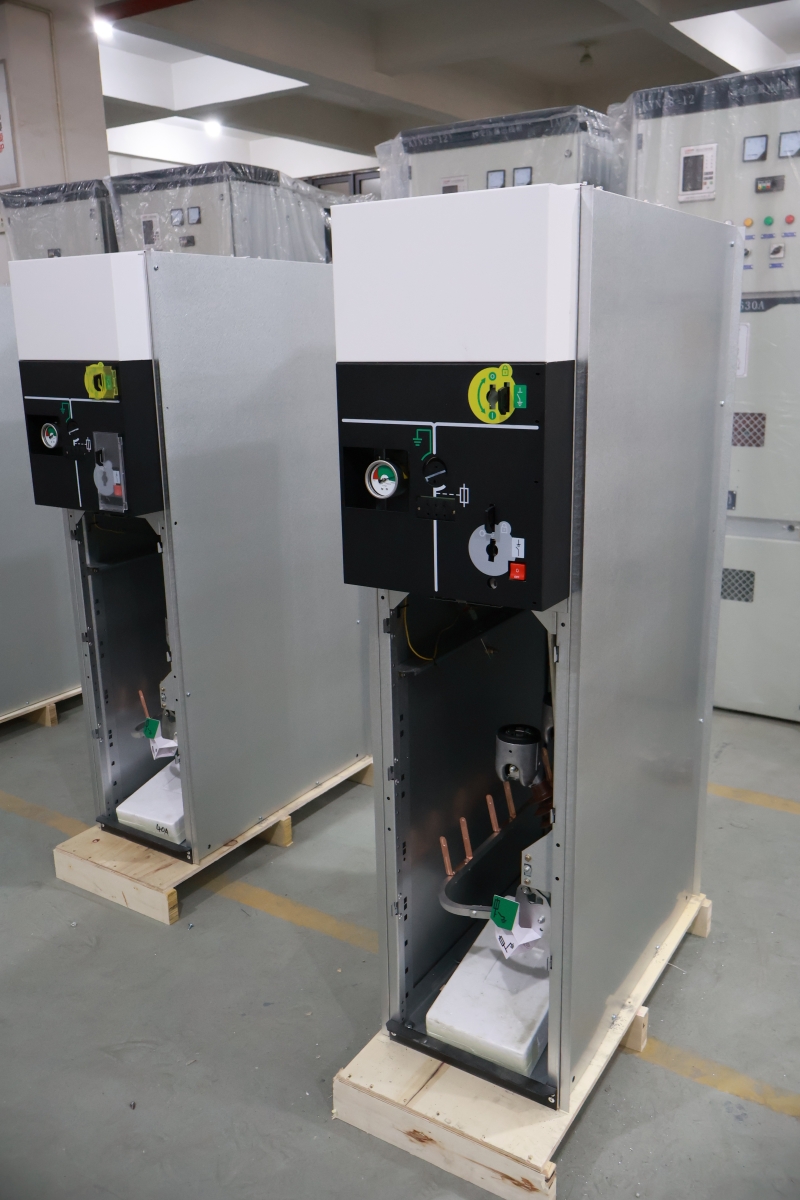

Aukštos įtampos skirstomojo įrenginio dujomis izoliuotos SRM tipas

SRM serijos SF6 dujos visiškai izoliuotos visiškai uždarytos metalo uždengtos skirstomojo įrenginio (C-GIS) yra naujos kartos miniatiūrinių dujų, visiškai izoliuotų gaminių, sukurtų ir sukūrė mūsų įmonę, absorbuojant pažangias technologijas namuose ir užsienyje. Produktas yra efektyvus fiksuoto vieneto derinio ir lanksčios išplėtimo derinys, tinkamas žiedo tinklo paskirstymo ar vartotojo terminalų reikalavimams ir patenkina įvairių antrinių pastočių poreikius lanksčiai naudoti kompaktiškus skirstomuosius įrenginius. Įrangos SRM-12KV, SRM-24KV ir SRM6-40,5KV SRM-12KV įtampos lygiai yra trys įvertinti(Norėdami gauti išsamesnį įvadą), kuris atitinka tarptautinius standartus, tokius kaip IEC 62271, IEC 60420 ir kt.

Produkto savybės:

1. Visiškai izoliuotas ir visiškai uždarytas dizainas

Pagrindinės gyvos NG7 serijos skirstomųjų įrenginių dalys yra visiškai uždarytos uždarytose dujų dėžutėje, suvirintame nerūdijančio plieno plokštelėmis. Įleidimo ir išleidimo angos linijos yra sujungtos per visiškai izoliuotas, visiškai uždarytas, ekranuotas kabelių jungtis. Dujų dėžutės infliacijos slėgis yra 0,04MPa, o IP67 apsaugos lygis. Produktas gali veikti atšiaurioje aplinkoje, tokioje kaip didelis aukštis, didelis druskos rūkas, didelė tarša ir drėgmė.

2. Standartinis modulinis dizainas, lankstus išplėtimas ir patogus derinys.

Produktas turi aukštą standartizacijos laipsnį ir priima modulinę projektavimo schemą, kuri yra lanksti ir greitai sujungti. Dujų dėžutės bloką galima išskleisti savavališkai kairėje ir dešinėje, o įvairius įrenginių derinius galima pasiekti per specialias autobusų juostų jungtis, kad būtų patenkinti įvairūs vartotojų energijos paskirstymo poreikiai kuo didesniu mastu.

3. Išplėstinė suvirinimo ir sandarinimo technologija

Nerūdijančio plieno plokštelės dujų dėžutės korpuse yra supjaustytos lazeriu ir suvirintos ABB suvirinimo robotai, kad būtų užtikrintas plokštelių matmenų tikslumas ir suvirinimo kokybė. Susirinkusi dujų dėžutė priima izobarinį siurbimo ir helio nuotėkio aptikimo technologiją, kad būtų užtikrinta, jog metinis dujų dėžutės nuotėkio greitis yra mažesnis nei 0,01%.

4. Galima įgyvendinti intelektualius internetinius stebėjimo ir apsaugos sprendimus.

Skirstomieji įrenginiai gali būti prijungti prie automatizavimo sistemos per ryšių tinklą, kad būtų galima realizuoti jungiklio spintelės nuotolinio valdymo, telemetrijos ir telesignalinimo funkcijas. Tai taip pat gali suvokti paskirstymo tinklo gedimų izoliacijos, atkūrimo ir tinklo rekonstrukcijos funkcijas.

5. Specialios kabelinės šakos dėžutės taikymo schema

Dėl didėjančio paskirstytų žiedinių tinklo jungiklių stočių pritaikymo, NG7 serijos skirstomieji įrenginiai yra specialiai aprūpinti sprendimu, kurį autobuso juosta gali būti prijungta prie kairės ir dešinės per įvorę. Jis tinka kabelių šakų dėžutėms su vienu ar daugiau apkrovos jungiklių, kad vartotojams būtų teikiami lankstūs ir ekonomiški energijos paskirstymo sprendimai.

6. Draugiška vartotojo sąsaja ir tobula „Penkių apsaugos“ dizaino schema

Skirstomieji įrenginiai gali būti valdomi rankiniu būdu arba elektra, o darbo procesas yra paprastas ir patikimas. Bendras konstrukcinis dizainas turi puikų „penkių apsaugos“ tarpusavyje esančių dizainą, kad būtų užtikrinta operatyvinė sauga. Įranga yra plačiai naudojama. Miesto elektros tinkluose jis tinka centrinėms aukštos įtampos paskirstymo sistemoms, taupant žemę ir pagerinant maitinimo šaltinio patikimumą. Pastotėms tai būdinga įvairių rūšių, ypač požeminėms ir kompaktiškoms pastotėms. Pramoninės energijos sistemose jis patenkina didelių įmonių energijos paskirstymo poreikius ir suteikia veiksmingą apsaugą bei valdymą.
