Koks yra vakuuminio grandinės pertraukiklis?

„Lugao“ vakuuminės grandinės pertraukiklis (VCB) yra esminė aukštos įtampos energijos sistemų elektros įrangos dalis. Tikslas yra nukirpti srovę gedimo atveju, taip apsaugant grandinę. „Lugao“ vakuuminės grandinės pertraukiklis yra plačiai naudojamas įvairiose pramoninėse ir komercinėse programose, ypač vidutinės ir aukštos įtampos programose, kur labai svarbu patikima ir efektyvi apsauga. Šiame straipsnyje „Lugao“ paskatins jus ištirti darbo principą, pagrindinius komponentus, pranašumus, pritaikymus ir priežiūrą mūsų „Lugao“ vakuuminių grandinių pertraukikliuose, siūlydami įžvalgą apie tai, kodėl jie tapo populiariu pasirinkimu elektros energijos sistemose.

Darbo principas - vakuuminės grandinės pertraukiklio

Pagrindinė „Lugao“ vakuuminės grandinės pertraukiklio funkcija yra nutraukti gedimo sroves ir apsaugoti elektros grandines nuo galimo pažeidimo. Kai įvyks gedimas, vakuuminės grandinės pertraukiklis greitai nukirs srovę, kad būtų išvengta perkaitimo, ugnies ar kitų pavojingų padarinių. Skirtingai nuo kitų tipų grandinių pertraukiklių, „Lugao“ vakuuminės grandinės pertraukikliai guli vakuuminės kameroje. Kai kontaktai grandinės pertraukiklio viduje atsiskiria, tarp jų susidarys lankas. Lugao vakuuminės grandinės pertraukiklyje vakuumas gali užkirsti kelią jonizacijai ir greitai atkurti izoliaciją tarp kontaktų, todėl lanką galima beveik akimirksniu užgesinti.

Kodėl verta naudoti vakuumą?

Lugao vakuuminės grandinės pertraukiklio vakuuminė kamera yra raktas į jo veikimą. Vakuume beveik nėra dalelių, o dėl jonizacijos trūkumo lankui sunku išlikti. Todėl lanko gesinimo greitis yra daug greitesnis nei ore ar dujose. Šis efektyvus srovės pertraukimas yra viena iš pagrindinių priežasčių, kodėl vakuuminės grandinės pertraukikliai yra plačiai naudojami aukštos įtampos galios sistemose.

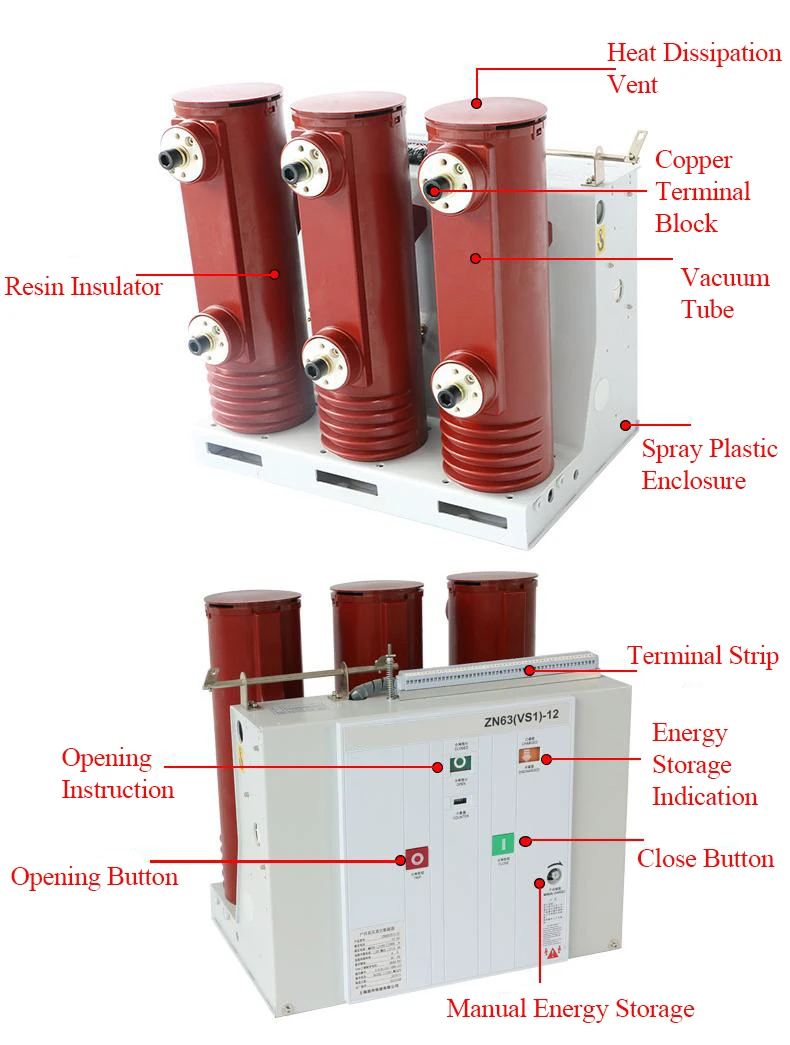

Pagrindiniai vakuuminės grandinės pertraukiklio komponentai

1. Vacuum pertraukėjas: Vakuuminio lanko gesinimo kamera yra vakuuminės grandinės pertraukiklio šerdis. Jį sudaro du kontaktai, uždaryti vakuume. Kai šie du kontaktai atsiskiria, vakuuminis lankai gesinanti kamerą iškart užgesina lanką vakuume.

2. Veiklos mechanizmas:Veiklos mechanizmas yra atsakingas už kontaktų atidarymą ir uždarymą vakuuminės lanko gesinimo kameroje. Jis gali būti rankiniu būdu arba elektra valdyti, kad būtų tiksliai kontroliuojamas vakuuminio grandinės pertraukiklio veikimas.

3. Izoliacijos medžiaga:Dėl to, kad vakuuminės grandinės pertraukikliai paprastai naudojami vidutinės ir aukštos įtampos naudojimui, izoliacija tarp komponentų yra labai svarbi. Norėdami užtikrinti saugų veikimą esant aukštai įtampai, naudojame aukštos kokybės izoliacines medžiagas.

4. Būstas: Vakuuminės grandinės pertraukikliai paprastai yra montuojami tvirtuose gaubtuose, kad apsaugotų juos nuo aplinkos veiksnių, tokių kaip drėgmė ir dulkės, o tai gali turėti įtakos jų veikimui.

Vakuuminių grandinių pertraukiklių pranašumai

Palyginti su kitų tipų grandinės pertraukikliais, vakuuminių grandinių pertraukikliai turi daugybę pranašumų, todėl tai yra populiarus pasirinkimas elektros energijos sistemose:

1. Didelis dielektrinis stiprumas: Vakuuminės grandinės pertraukiklio vakuuminė kamera turi puikų dielektrinį stiprumą, todėl ji gali atjungti aukštos įtampos grandines, be gedimo rizikos.

2. Minimali techninė priežiūra:Vakuuminės grandinės pertraukikliai turi mažiau judančių dalių ir reikalinga minimali techninė priežiūra. Tai ypač naudinga nuotoliniam montavimui ar aukštos įtampos pastotėms, kai sunku reguliariai priežiūra.

3. Greitas operacija: Vakuuminės grandinės pertraukikliai veikia greitai, todėl jie yra labai veiksmingi saugant įrangą nuo gedimų padarinių. Šis greitas operacija kuo mažiau įmanomus pažeidimus ir prastovą sumažina, pagerindamas elektros sistemos patikimumą.

4. Aplinkai draugiška: Skirtingai nuo dujų izoliuotų grandinių pertraukiklių, vakuuminių grandinių pertraukikliams nereikia kenksmingų dujų, tokių kaip sieros heksafluoridas (SF6), todėl jos tampa ekologiškomis grandinės pertraukikliu.

5. Ilgas tarnavimo gyvenimas: Vakuuminių grandinių pertraukiklių patvarumas ir efektyvumas padeda prailginti jų tarnavimo laiką. Dėl to, kad bėgant laikui vakuuminis lygis nesumažėja, šie grandinių pertraukikliai daugelį metų gali išlaikyti savo efektyvumą ir taip sumažinti poreikį dažnai pakeisti.

Vakuuminių grandinių pertraukiklių pritaikymai

Vakuuminės grandinės pertraukikliai gali būti naudojami įvairiais atvejais, daugiausia vidutinės ir aukštos įtampos. Kai kurios įprastos programos apima:

1. Energijos generavimas: Elektrinėse vakuuminės grandinės pertraukikliai yra labai svarbūs siekiant apsaugoti generatorius, transformatorius ir kitą kritinę įrangą. Vakuuminės grandinės pertraukikliai užtikrina, kad bet kokius gedimus būtų galima greitai nutraukti, kad būtų išvengta didelio masto pažeidimų ir brangių prastovų.

2. Pastotės: Vakuuminės grandinės pertraukikliai yra plačiai naudojami pastotėse, skirtose valdyti vidutinės ir aukštos įtampos sistemas. Vakuuminės grandinės pertraukikliai gali greitai ir efektyviai nutraukti gedimų sroves, todėl jos yra labai tinkamos šioje aplinkoje.

3. Pramoniniai nustatymai: Gamybos įrenginiai ir sunki pramonė priklauso nuo vakuuminių grandinių pertraukiklių, kad apsaugotų įrangą nuo gedimų padarinių. Vakuuminės grandinės pertraukikliai yra patvarūs ir reikalauja mažai priežiūros, todėl jie yra labai tinkami pritaikymams, reikalaujantiems didelio patikimumo.

4. Komerciniai pastatai: Dideli komerciniai pastatai ir biurų kompleksai paprastai naudoja vakuuminių grandinių pertraukiklius, kad užtikrintų jų elektros sistemų saugumą ir patikimumą. Vakuuminės grandinės pertraukikliai yra suprojektuoti taip, kad būtų kompaktiški, efektyvūs ir lengvai integruoti į esamą elektrinę infrastruktūrą.

5. Geležinkelio sistemos: Geležinkelių pramonėje vakuuminės grandinės pertraukikliai naudojami apsaugotiems traukiniams, valdančioms maitinimo sistemas. Dėl tvirto dizaino ir patikimumo jie yra tinkami šiai kritinei infrastruktūrai.

Vakuuminių grandinių pertraukiklių priežiūra

Reikšmingas vakuuminių grandinių pertraukiklių bruožas yra ypač žemi priežiūros reikalavimai. Tačiau reguliarūs patikrinimai ir techninė priežiūra gali užtikrinti optimalų našumą ir aptarnavimo tarnavimo laiką. Pagrindiniai vakuuminių grandinių pertraukiklių techninės priežiūros metodai apima:

1. Kontaktų patikrinimas: Nors vakuuminių grandinių pertraukiklių susidėvėjimas yra minimalus, vis tiek reikia patikrinti, ar kontaktuose nėra korozijos požymių. Laiku keičiant susidėvėjusius kontaktus, reikia išlaikyti grandinių pertraukiklių efektyvumą.

2. Vakuuminio vientisumo patikrinimas: Norint užtikrinti patikimą lanko gesinimą, reikia išlaikyti vakuumą lanko gesinimo kameroje. Rekomenduojama reguliariai išbandyti vakuuminį vientisumą, kad būtų galima patikrinti, ar nėra nuotėkių ar skilimo.

3. Mechaninis operacijos testas: Norint užtikrinti sklandų vakuuminės grandinės pertraukiklio atidarymą ir uždarymą, būtina reguliariai išbandyti veikimo mechanizmą. Mechaniniai komponentai turi būti reguliariai sutepti, kad būtų išvengta nusidėvėjimo.

4. Elektros bandymai: Reguliarūs elektriniai bandymai, tokie kaip izoliacijos pasipriešinimas ir kontaktinių atsparumo bandymai, gali padėti nustatyti visas galimus vakuuminių grandinių pertraukiklių problemas.

Palyginimas su kitų tipų grandinių pertraukikliais

Norint suprasti unikalią vakuuminės grandinės pertraukiklio vertę, naudinga ją palyginti su kitų tipų grandinės pertraukikliais, tokiais kaip oro grandinės pertraukikliai ir dujomis izoliuotos grandinės pertraukikliai.

- Oro grandinės pertraukiklis (ACB):

Oro grandinės pertraukikliai, norėdami užgesinti lanką, pasikliauja atmosferos oru, todėl jie yra mažiau veiksmingi aukštos įtampos naudojimui, palyginti su vakuuminių grandinių pertraukikliais. Vakuuminės grandinės pertraukikliai turi didesnį dielektrinį stiprumą, leidžiantį jiems efektyviau valdyti aukštesnę įtampą.

- Dujomis izoliuotas grandinės pertraukiklis (GCB):

Dujomis izoliuotos grandinės pertraukikliai dažnai naudoja SF6 dujas, kad užgesintų lanką. Nors SF6 yra efektyvus, jis yra stiprios šiltnamio efektą sukeliančios dujos, o dujomis izoliuojami pertraukikliai reikalauja griežtų tvarkymo procedūrų. Vakuuminės grandinės pertraukikliai, priešingai, naudokite švarų ir tvarų požiūrį, neturintį poveikio aplinkai.

Ateities tendencijos ir pokyčiai vakuuminės grandinės pertraukikliuose

Tikimasi, kad vykstant nuolatinėms technologijos pažangoms, vakuuminių grandinių pertraukikliai taps dar efektyvesni ir plačiai naudojami. Kai kurios tendencijos ir ateities pokyčiai šioje srityje apima:

1. Integracija į išmaniuosius tinklelius: Populiarius išmaniesiems tinkleliams, vakuuminių grandinių pertraukiklių dizainas vis labiau aprūpintas pažangiomis stebėjimo ir valdymo galimybėmis. Tai įgalina duomenų rinkimą ir nuotolinio valdymo pultą realiuoju laiku, taip pagerinant maitinimo sistemos patikimumą ir efektyvumą.

2. Patobulintos medžiagos: Medžiagų mokslo tyrimai skatina vakuuminių grandinių pertraukiklių medžiagas būti patvaresnėms ir efektyvesnėms. Šios medžiagos yra skirtos toliau pratęsti jų tarnavimo laiką ir sumažinti priežiūros reikalavimus.

3. Kompaktiški dizainai: Vakuuminių grandinių pertraukiklių struktūra tampa vis kompaktiškesnė, todėl jie yra tinkami naudoti ribotai erdvėje, tokiose kaip miesto pastotės ir komerciniai pastatai.

4. Patobulintas gedimų aptikimas: Būsimi vakuuminių grandinių pertraukikliai gali pritaikyti pažangią gedimų aptikimo technologiją, kad būtų užtikrinta greitesnė ir tikslesnė reakcija į gedimus. Tai dar labiau sumažins žalos riziką ir pagerins bendrą elektros sistemos patikimumą.

Išvada

„Vacuum“ grandinės pertraukiklis yra neįkainojamas komponentas šiuolaikinėse elektrinėse sistemose, užtikrinantis patikimą ir efektyvią apsaugą vidutinės ir aukštos įtampos. Turėdamas unikalų vakuuminį mechanizmą, jis greitai užgeso lankus ir nutraukia gedimų sroves, siūlydamas puikų dielektrinį stiprumą ir aplinkos tvarumą, palyginti su kitomis grandinių pertraukiklių rūšimis. Dėl minimalių priežiūros reikalavimų, ilgos gyvenimo trukmės ir tinkamumo įvairiausioms reikmėms skirtas įvairovė daro vakuuminio grandinės pertraukiklį populiarų pasirinkimą energijos gamybai, pramoninėms parametrams ir komerciniams pastatams. Tobulėjant technologijoms, vakuuminės grandinės pertraukiklių ateitis žada dar didesnį efektyvumą, intelektualią tinklo integraciją ir kompaktiškus dizainus.
